Rapporto di Disponibilità degli Utensili

Nella fase Prepare, il Tool Availability Report mostra quali gruppi di strumenti verranno potenzialmente utilizzati da CAM Assist quando verrà eseguito, e anche quali operazioni potrebbero essere influenzate dalla carenza degli strumenti della sessione allegati o delle librerie di strumenti cloud. L'obiettivo di questo report è aiutarti a risolvere i problemi di attrezzaggio che potrebbero influenzare la tua capacità di generare un risultato di successo con CAM Assist.

Il Tool Availability Report è accessibile facendo clic sul pulsante a sinistra del pulsante 'Run CAM Assist':



Inoltre, durante le condizioni in cui gli strumenti della sessione e/o le librerie di strumenti selezionate non sono sufficienti per completare le operazioni di lavorazione richieste, il pulsante 'Run CAM Assist' verrà presentato in rosso e avrà un'icona '!':

Quando il pulsante 'Run CAM Assist' è rosso, è un chiaro segnale che gli strumenti selezionati non sono sufficienti per completare le operazioni richieste. Apri il Tool Availability Report per ulteriori dettagli.

Per visualizzare il Tool Availability Report

1. Fai clic sul pulsante Tool Availability Report.

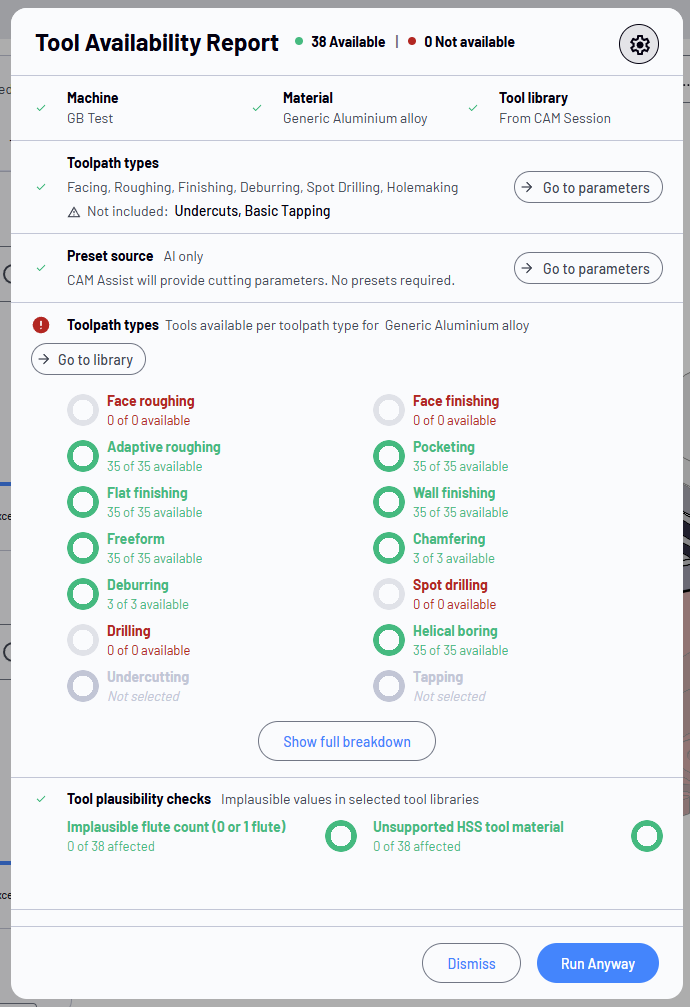

2. Si aprirà il Tool Availability Report.

3. L'intestazione del report contiene informazioni riassuntive sugli strumenti disponibili e sul pulsante Impostazioni:

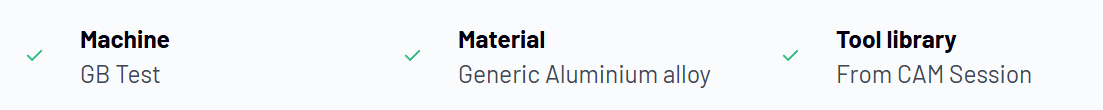

4. Vengono mostrati i Macchinari, il Materiale e le librerie di strumenti selezionate:

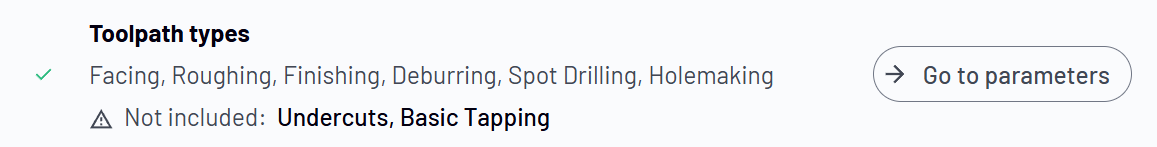

3. La sezione Toolpath types è la terza sezione. Se ci sono problemi identificati. Se alcuni tipi di percorso utensile non sono stati controllati in Prepare > Advanced mode > Parameters, verranno identificati qui. Potresti voler selezionare il pulsante Go to Parameters per apportare modifiche. (Quell'azione ti riporta a Prepare > Advanced mode > Parameters.

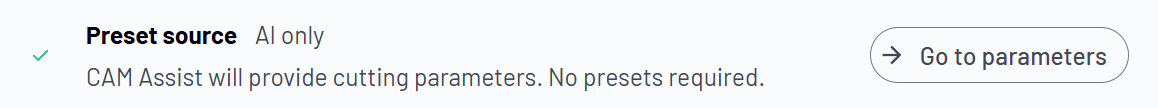

4. È identificata la Preset source. Questo riassume le selezioni della Cutting parameter generation da Prepare > Advanced mode > Parameters. Se necessario, seleziona il pulsante Go to Parameters per apportare modifiche. (Quell'azione ti riporta a Prepare > Advanced mode > Parameters.

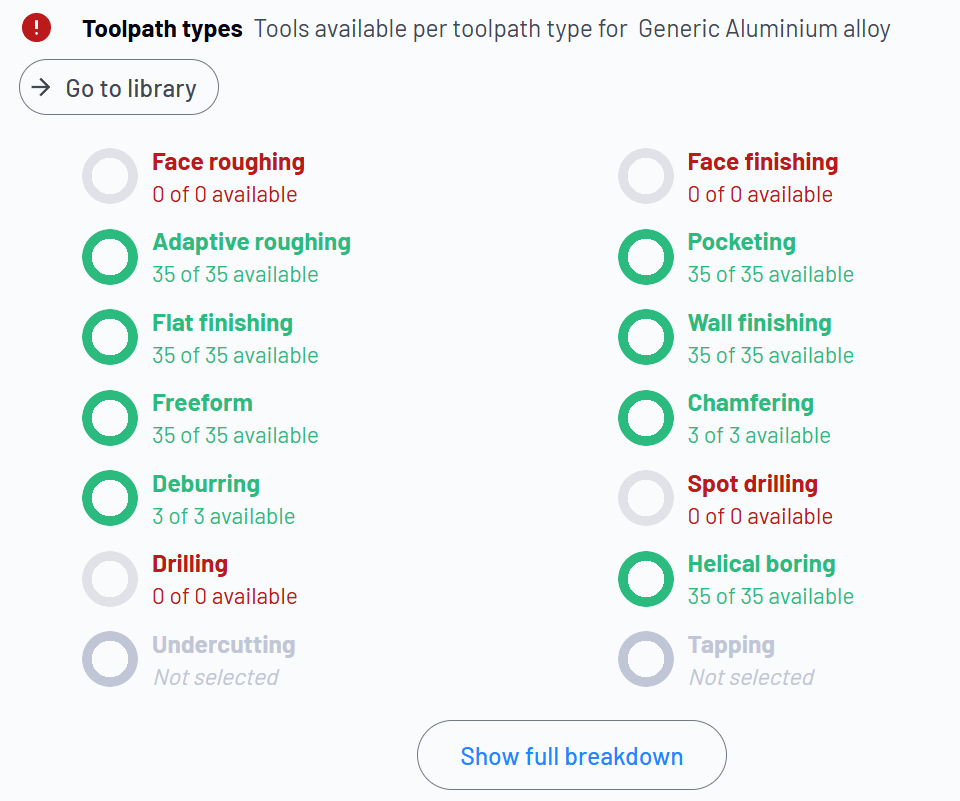

5. La sezione Toolpath types delinea gli utensili disponibili negli strumenti della sessione e/o nelle librerie di strumenti cloud per ogni tipo:



   1. Seleziona Go to library (o il pulsante con il nome della libreria di strumenti se ci sono più di un elemento disponibile) per aprire la libreria:

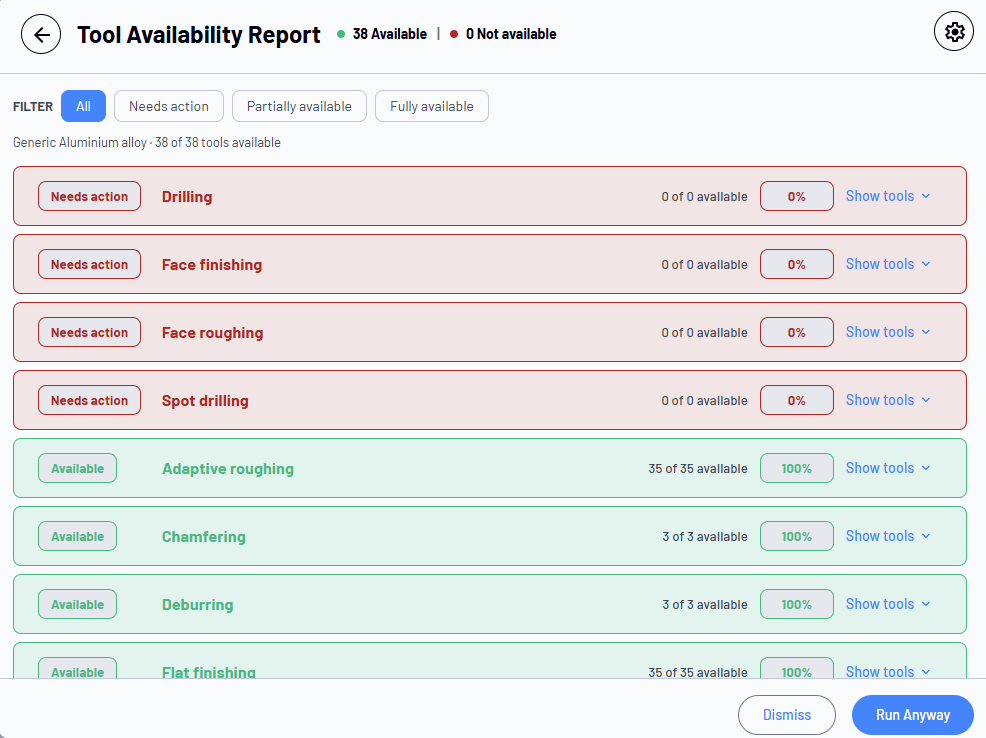

   2. Seleziona Show full breakdown per esaminare la disponibilità degli utensili con una spiegazione di ciascun gruppo di utensili.

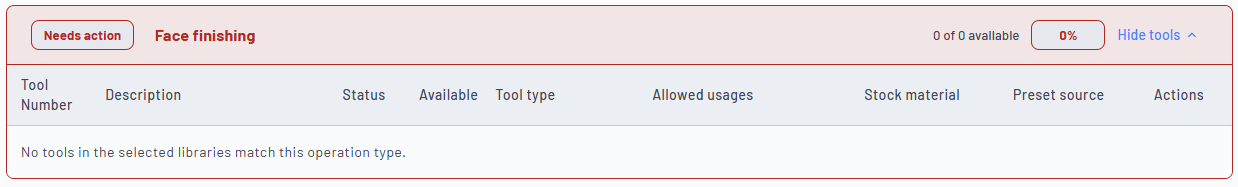

   3. In questa vista, seleziona Needs action per qualsiasi utensile per ulteriori informazioni.

Impostazioni Tool Availability Report

Per modificare le impostazioni del Tool Availability Report:

1. Fai clic sull'icona Impostazioni nella parte superiore del report:

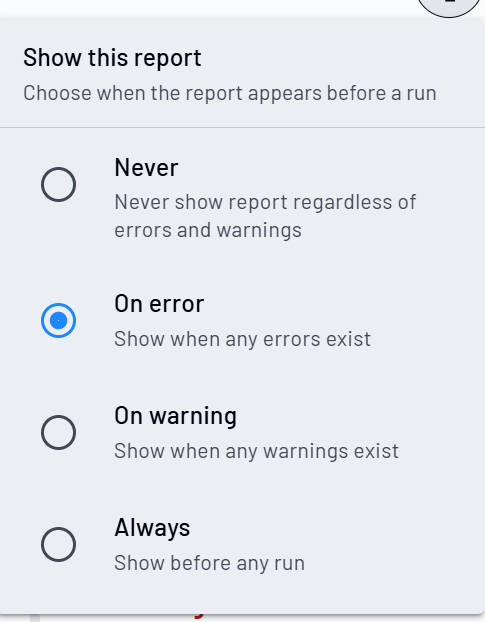

2. Si apriranno le impostazioni del report:

3.

   Scegli quando mostrare il report. Le selezioni disponibili sono:

   1. Mai - Il Tool Availability Report non sarà mai mostrato
   2. In caso di errore - Il Tool Availability Report verrà mostrato dopo che il pulsante Run CAM Assist è stato selezionato, se ci sono errori presenti solo nella libreria di strumenti.
   3. In caso di avviso - Il Tool Availability Report verrà mostrato dopo che il pulsante Run CAM Assist è stato selezionato, se ci sono errori o avvisi presenti nella libreria di strumenti.
   4. Sempre - Il Tool Availability Report verrà mostrato ogni volta che il pulsante Run CAM Assist è selezionato.
