Controlli condivisi e come interpretare gli slider

Ogni operazione nell' Exploratore dei Parametri di Taglio utilizza lo stesso set di controlli. Imparali una volta qui, poi ogni pagina dell'operazione elenca solo quali parametri mostra quell'operazione.

Conservativo ↔ Aggressivo

Il grande cursore sotto il diagramma è un singolo quadrante principale. Scorri verso Conservativo e ogni valore raccomandato si sposta verso un taglio più sicuro — forze inferiori, meno calore, vita utensile più lunga, ma un lavoro più lento. Scorri verso Aggressivo e le raccomandazioni puntano alla velocità e a un maggior rimozione del materiale, a scapito di un carico maggiore sull'utensile, sulla parte e sulla macchina. È il modo più veloce per riequilibrare l'intero lavoro in un solo movimento; i cursori singoli poi affineranno da lì.

Lettura di un cursore di parametro

Ogni parametro è un tracciato orizzontale con dei marcatori. La legenda nella parte superiore del pannello li nomina:

Intervallo — le estremità del campo in cui stai permettendo al valore di rimanere.

Valore attuale — dove si trova attualmente il valore.

Valore raccomandato — l'impostazione suggerita dall'esploratore.

Valore al limite — mostrato quando un valore è bloccato contro un limite utensile o macchina.

Trascina un manico	Ristretto o allarga l'intervallo che il valore è autorizzato a prendere.
Digita un valore	Clicca sul valore per inserire un numero esatto invece di trascinare. (Clicca sull'icona del lucchetto per digitare un valore).
Blocco	Fissa un valore così l'esploratore non può spostarlo quando cambi qualcos'altro. Clicca sul pulsante dell'icona del lucchetto per digitare un valore.
Reset	Riporta un parametro al valore raccomandato.

Righe regolabili vs. letture

I parametri regolabili sono quelli che puoi vincolare direttamente con il cursore. I parametri di lettura (ad esempio, il tasso di rimozione materiale, l'avanzamento per dente o la deflessione dell'utensile in alcune operazioni) sono risultati calcolati — reagiscono quando cambiate quelli regolabili, così puoi vedere le conseguenze di un cambiamento prima di impegnarti.

Riga regolabile

(Esempio: Velocità del mandrino)

Solo lettura

(Esempio: Tasso di rimozione materiale)

Unità

Le lunghezze seguono la tua preferenza di unità — l'etichetta nell'angolo dello schermo (ad esempio, pollici) ti dice quale è attiva. Cambiare la tua preferenza tra millimetri e pollici rietichetta e converte automaticamente ogni valore. Le velocità (giri/min), gli angoli (gradi) e altri valori vengono mostrati nelle loro unità standard, indipendentemente.

Schede di Taglio e Ramping

Alcune operazioni hanno bisogno di facilitare l'utensile nel materiale con un movimento di ramping o di entrata elicoidale. Per queste, l'esploratore divide i controlli in una scheda di Taglio (il passaggio principale) e una scheda di Ramping (il movimento di ingresso), ognuna con i propri parametri.

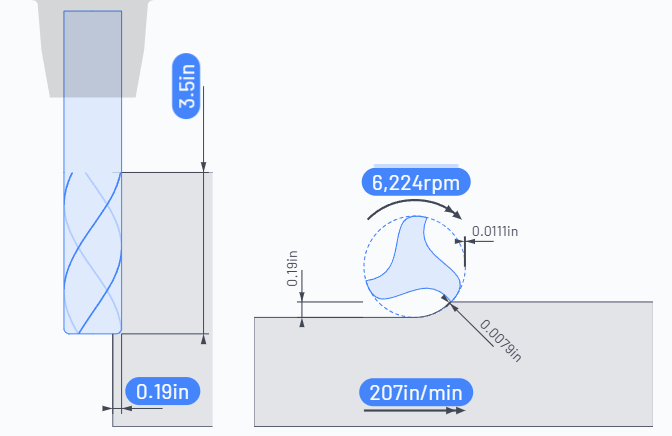

Il diagramma di ingaggio

L'illustrazione a sinistra mostra l'utensile e il taglio che sta effettuando, annotato con le dimensioni chiave (profondità di taglio, larghezza di taglio, velocità e avanzamenti). Si aggiorna man mano che regoli i parametri, fornendoti una sensazione visiva di cosa significano i numeri.

Salvataggio

Salva parametri di taglio memorizza le tue scelte per l'operazione; Annulla rifiuta l'esploratore.
