Un molino a sfera (ball-nose) ha una punta emispferica ed è il tagliente principale di CAM Assist per il contornamento 3D, la finitura di superfici curve e la lavorazione di raggi.
ℹ️ Ogni utensile mostra anche Nome, Descrizione, Tipo di utensile, Usos consentiti e Materiali di stoccaggio consentiti sopra le sezioni geometriche — vedi la panoramica.
|

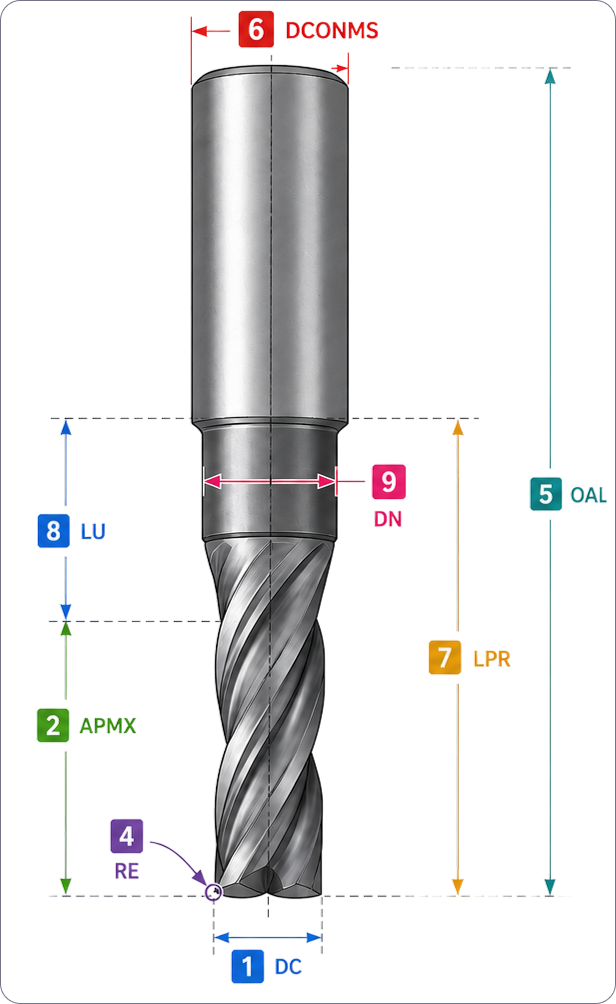

Usa questa chiave per capire cosa controlla ogni valore di input sull'utensile.
1. Diametro (DC)Il diametro totale della parte di taglio dell'utensile.
2. Profondità di taglio massima (APMX)La lunghezza di taglio assiale massima disponibile. Dalla punta dell'utensile fino alla fine della parte di taglio.
3. Numero di scanalature (ZEFP)
Il numero di scanalature di taglio (bordi di taglio) sull'utensile.
4. Raggio d'angolo (RE)Il raggio sull'angolo di taglio inferiore dell'utensile.
5. Lunghezza totale (OAL)La lunghezza fisica totale dell'utensile dalla punta fino all'estremità lato macchina.
6. Diametro di connessione lato macchina (DCONMS)Il diametro del gambo lato macchina che si inserisce nel portautensile o nel mandrino.
7. Lunghezza di sporgenza (LPR)La lunghezza che l'utensile sporge dal portautensile in un assemblaggio (sporgenza).
8. Lunghezza utilizzabile (LU)La portata utilizzabile dell'utensile prima che il gambo o la spalla possano interferire. La lunghezza utilizzabile (LU) determina la portata massima dell'utensile in direzione assiale prima che il gambo o la spalla interferiscano con il pezzo da lavorare. Se il tagliente non raggiunge il fondo di un pozzetto o contro un muro, di solito è perché la lunghezza utilizzabile è insufficiente.
9. Diametro del collo (DN)Il diametro della sezione di collo ridotto (relief) dietro la parte di taglio per il passaggio.
|
|
Geometria di taglio principale
| Modalità di dimensionamento | Se definire la sfera per il suo diametro o il suo raggio d'angolo. Per una vera punta a sfera i due sono collegati (raggio = ½ diametro); inserisci quello che hai e l'altro seguirà. |
|---|---|
Diametro DC
|
Il diametro di taglio. Un fattore primario per avanzamenti, velocità e step-over. |
Raggio d'angolo RE
|
Il raggio della punta. Per una punta sferica completa questo equivale alla metà del diametro; definisce i fondi e i raggi che l'utensile può produrre. |
Profondità di taglio massima APMX
|
La profondità massima che l'utensile può tagliare in un'unica passata assiale; di solito è la lunghezza della scanalatura. |
Numero di scanalature ZEFP
|
Numero di bordi di taglio attorno alla periferia. Scalano direttamente la velocità di avanzamento. |
Geometria non di taglio
Lunghezza totale OAL
|
Lunghezza totale dalla faccia del portautensile alla punta. |
|---|---|
Diametro di connessione lato macchina DCONMS
|
Il diametro del gambo/collegamento dove l'utensile incontra il portautensile. |
Lunghezza di sporgenza LPR
|
La lunghezza di sporgenza predefinita dell'utensile (sporgenza); gli assemblaggi possono sovrascriverla. |
Geometria di relief / gambo
Lunghezza utilizzabile LU
|
La lunghezza sotto il portautensile che può essere portata nel taglio. |
|---|---|
| Modalità di gambo | Base per un collo semplice, o Avanzato per un profilo di corpo a gradini. |
Diametro del collo DN Base |
Diametro del collo ridotto per il passaggio in caratteristiche profonde. |
| Segmenti del corpo Avanzato | Un profilo del corpo multi-step (diametri, lunghezze, angoli di inclinazione). |
Materiali degli utensili
Materiale dell'utensile BMC
|
Il substrato del tagliente (e.g. carburo, HSS). |
|---|---|
Rivestimento COATN
|
Il nome/designazione del rivestimento, se presente. |
Proprietà del rivestimento CTP
|
Se l'utensile è rivestito. |
Identificazione del grado GRDID
|
Il grado del produttore. |
Geometria di taglio supplementare
Angolo di elica della scanalatura FHA
|
Angolo di elica delle scanalature. |
|---|---|
Fornitura di refrigerante CSP
|
Se l'utensile ha refrigerante attraverso l'utensile. |
Angolo di inclinazione radiale GAMF
|
Angolo di inclinazione radiale del bordo di taglio. |
Rottura del truciolo CBMD
|
Designazione del produttore del rompitruciolo, se presente. |
Codice tipo di connessione lato macchina CCTMS
|
Codice di connessione/interfaccia standardizzato sul lato macchina. |
Dettagli opzionali
Produttore BR
|
|---|
