Come far sì che le stime dei tempi di ciclo di CAM Assist corrispondano a ciò che accade realmente sulla tua macchina.
Cosa fa il fattore di scala
Il fattore di scala regola il tempo di ciclo calcolato da CAM Assist in modo che coincidano con il reale tempo di lavorazione che osservi all'albero. Il calcolo da solo non può considerare tutto ciò che una macchina fisica fa: accelerazione e decelerazione in ogni movimento, pause, cambi utensile e l'efficienza generale dell'attrezzatura, quindi la stima spesso risulta un po' corta o lunga. Il fattore di scala colma quell'arco.
È un semplice moltiplicatore percentuale applicato alla stima. A 100% la stima rimane esattamente come calcolata. A 150% ogni stima viene moltiplicata per 1,5. Quindi, se CAM Assist stima 20 minuti ma il pezzo richiede realmente 30, un fattore di scala di 150% riporta il report in linea.
Dove trovarlo

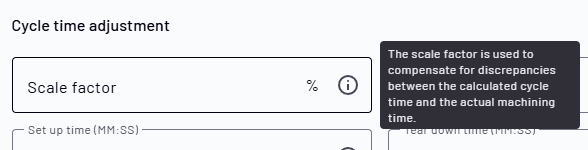

Il fattore di scala si trova nelle impostazioni di una macchina, quindi ogni macchina può portare il proprio valore — utile quando le tue macchine funzionano a velocità reali diverse.
Lascia il campo vuoto o impostalo su 100% se non desideri alcuna regolazione. Qualsiasi valore inserisci si applica a ogni stima prodotta da CAM Assist per quella macchina.
Come determinare il valore corretto
Non devi indovinare. Esegui un pezzo tramite CAM Assist con il fattore di scala disattivato, confronta l stima con un tempo di cui ti fidi e lascia che i numeri ti diano la percentuale.
- Imposta il fattore di scala su 100% (o lascialo vuoto). Questo ti dà la stima grezza e non regolata di CAM Assist — il numero che andrai a correggere.
- Esegui CAM Assist su un pezzo rappresentativo e annota il tempo di ciclo che riporta. Chiama questo il tempo stimato di CAM Assist.
- Ottieni un tempo di riferimento di cui ti fidi per lo stesso pezzo. Questo di solito è il tempo di ciclo dal tuo pacchetto CAM dopo aver postato i percorsi utensili, ma può anche essere un run reale misurato sulla macchina. Chiama questo il tempo di riferimento.
- Dividi il tempo di riferimento per la stima di CAM Assist, poi moltiplica per 100. È il tuo fattore di scala.
- Inserisci il risultato nel campo del fattore di scala e riesegui. Il tempo riportato dovrebbe ora corrispondere al tuo riferimento.
Il calcolo
Questa è la "cross multiplication" scritta. Stai risolvendo una proporzione: la stima di CAM Assist è al 100% come il tempo di riferimento è al fattore di scala che desideri.
Riordinato, diventa:
9:36 è 9 min 36 s = 576 secondi = 9.6 minuti.Esempi
Esempio 1 — il caso base
CAM Assist stima 20:00. Il pezzo richiede realmente 30:00 sulla macchina.
Fattore di scala = (30 ÷ 20) × 100 = 150%
La stima era bassa, quindi la scalano verso l'alto.
Esempio 2 — tempo di riferimento dal pacchetto CAM
Con il fattore di scala a 100%, CAM Assist riporta 24:00. Il tuo programma del pacchetto CAM per lo stesso pezzo esce a 30:00.
Fattore di scala = (30 ÷ 24) × 100 = 125%
Esempio 3 — quando la stima è lunga
CAM Assist riporta 12:00, ma il tuo tempo di riferimento è solo 9:36 (9.6 minuti).
Fattore di scala = (9.6 ÷ 12) × 100 = 80%
Qui la stima era troppo alta, quindi un valore sotto il 100% la riduce.
Esempio 4 — lavorando in secondi
Stima di CAM Assist 18:45 (1,125 s). Tempo di riferimento 22:30 (1,350 s).
Fattore di scala = (1,350 ÷ 1,125) × 100 = 120%
Riferimento veloce
| Stima di CAM Assist | Tempo di riferimento | Calcolo | Fattore di scala |
|---|---|---|---|
| 20:00 | 30:00 | 30 ÷ 20 × 100 | 150% |
| 24:00 | 30:00 | 30 ÷ 24 × 100 | 125% |
| 12:00 | 9:36 | 9.6 ÷ 12 × 100 | 80% |
| 18:45 | 22:30 | 1350 ÷ 1125 × 100 | 120% |
Suggerimenti per un fattore affidabile
- Utilizza un pezzo che è tipico di ciò che esegui su quella macchina. Un fattore regolato su un pezzo insolito non generalizzerà bene.
- Calcola per macchina. Una macchina veloce e potente e una più vecchia e lenta avranno bisogno di fattori diversi, e l'impostazione è memorizzata contro ogni macchina proprio per questo motivo.
- Per un numero più stabile, media il risultato su due o tre pezzi piuttosto che fare affidamento su uno solo.
- Rivaluta il fattore se cambi strategia di utensili, avanzamenti e velocità, oppure la macchina stessa — il gap che corregge potrebbe variare.
FAQ
Che cosa succede se lascio il fattore di scala vuoto?
CAM Assist lo tratta come 100% e riporta la stima grezza senza alcuna regolazione.
Il fattore di scala può essere sotto 100%?
Sì. Se CAM Assist sovrastima, un valore sotto 100% riduce il tempo riportato (vedi Esempio 3).
Influisce sui miei percorsi utensile o sulla strategia di lavorazione?
No. Il fattore di scala influisce solo sul tempo di ciclo riportato nella stima. Non modifica i percorsi utensili, l'avanzamento, la velocità, o qualsiasi altra cosa che la macchina faccia realmente.
Quale tempo di riferimento dovrei usare — il pacchetto CAM o un run reale sulla macchina?
Entrambi sono validi. Il tempo del pacchetto CAM postato è il più conveniente e ripetibile. Un run misurato sulla macchina è il più accurato. Usa quello di cui ti fidi di più per quella macchina.
