La stima del tempo ciclo è ora semplificata e integrata direttamente nel flusso di lavoro di CAM Assist.
Accesso al Tempo Ciclo

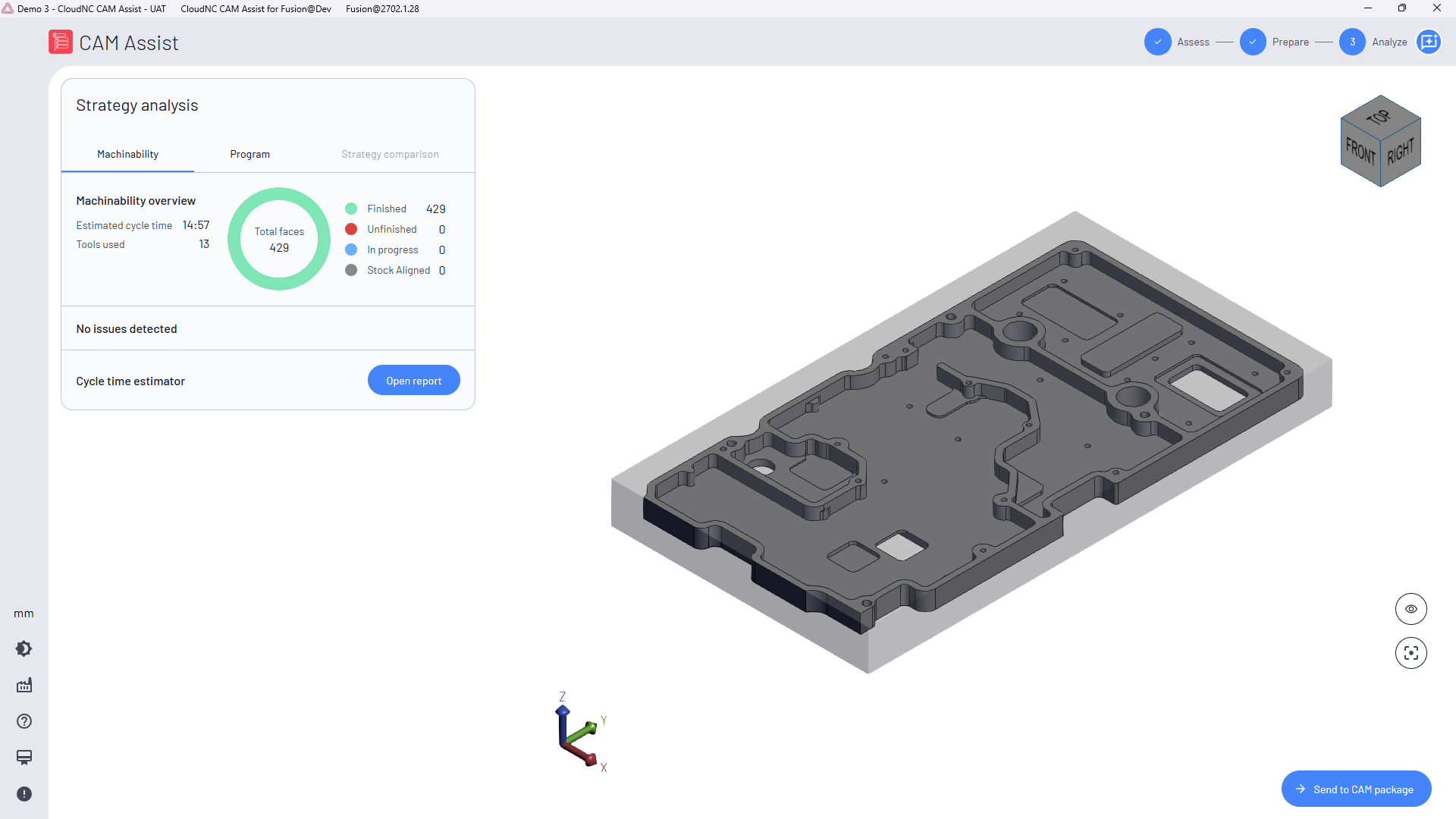

Gli utenti possono visualizzare i tempi ciclo stimati durante la fase Analizza, nella scheda Machinabilità.

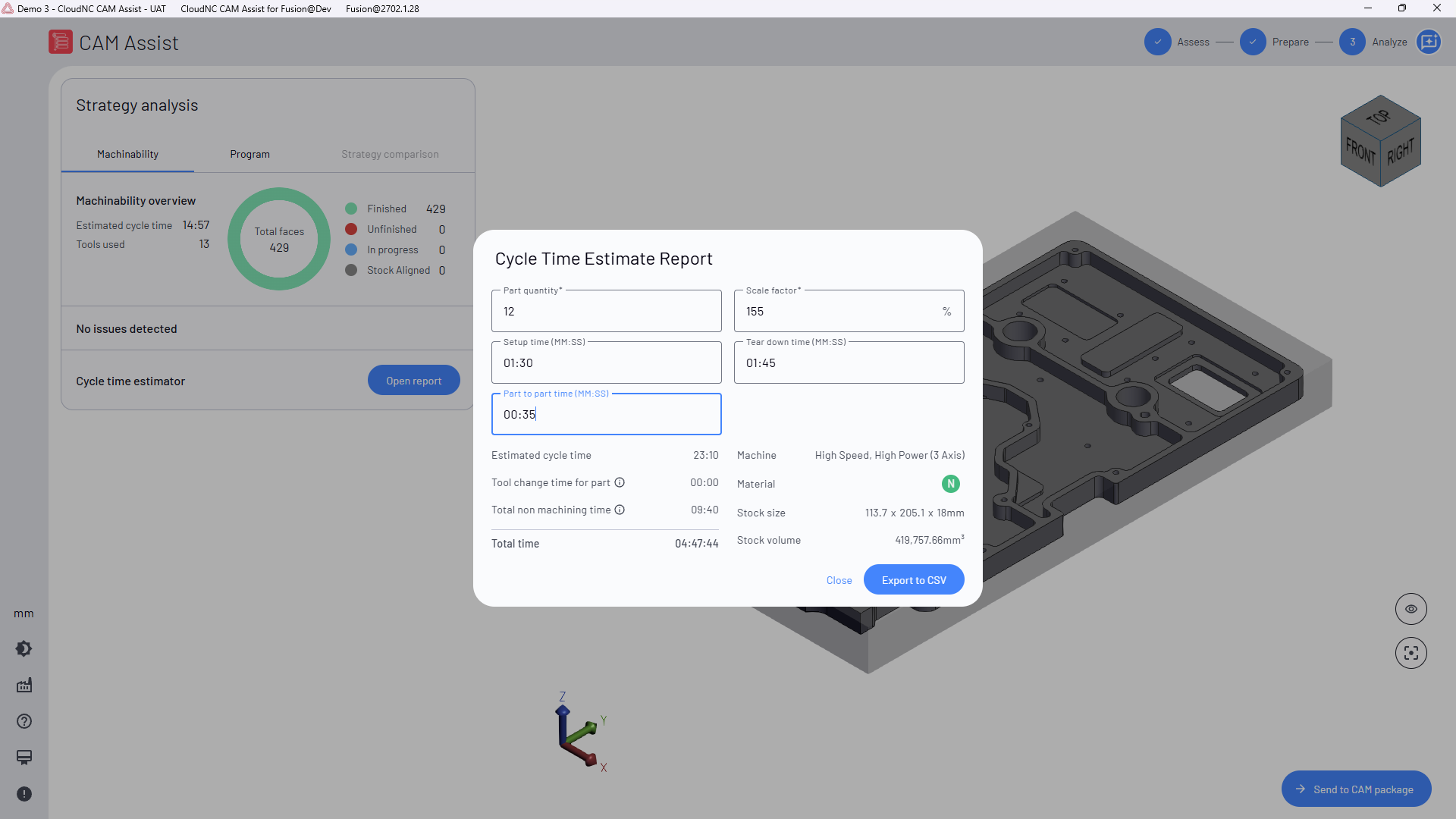

Esempio UI

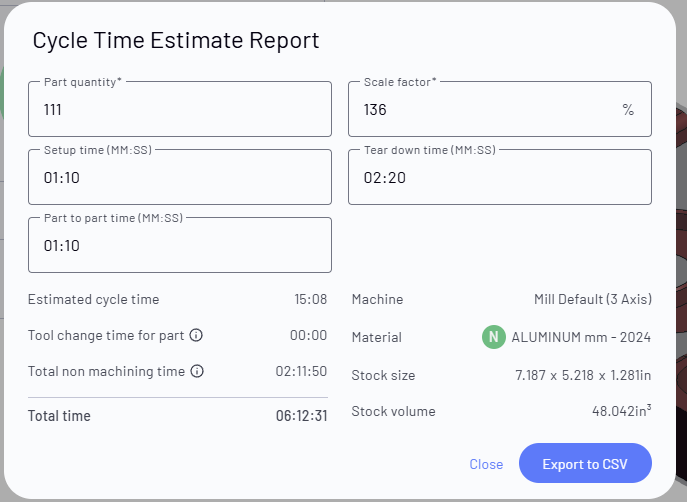

Rapporto di Stima del Tempo Ciclo
Nel modale Rapporto di Stima del Tempo Ciclo, i valori predefiniti per la macchina utilizzata compileranno automaticamente i seguenti campi:
-
Fattore di scala
Il Fattore di scala viene utilizzato per compensare le discrepanze tra il tempo ciclo calcolato e il tempo di lavorazione effettivo. Questo può essere necessario a causa dell'accelerazione e della decelerazione durante la lavorazione reale, dell'efficienza dell'attrezzatura e di altri fattori.
Ad esempio, se la stima iniziale del tempo ciclo è di 20 minuti, ma il tempo di lavorazione effettivo è di 30 minuti, impostando il Fattore di scala al 150% si miglioreranno le stime future.
-
Tempo di setup
- Il tempo di setup è il tempo necessario per preparare una macchina per la produzione prima che inizi la lavorazione. Questo può includere:
- Caricamento e fissaggio degli utensili
- Installazione delle attrezzature o del mantenitore del pezzo
- Caricamento dei programmi CNC
- Impostazione degli offset di lavoro e degli offset degli utensili
- Il tempo di setup è il tempo necessario per preparare una macchina per la produzione prima che inizi la lavorazione. Questo può includere:
-
Tempo di smontaggio
- Il tempo necessario dopo che la produzione è completata per riportare la macchina o l'area di lavoro a uno stato pulito o pronto.
-
Tempo da pezzo a pezzo
- Il tempo impiegato per rimuovere un pezzo completo dalla macchina e installare il materiale successivo per il ciclo successivo.
La quantità di pezzi può anche essere modificata. Questo valore viene utilizzato per stimare la dimensione del lotto in produzione.
Sotto i campi, il tempo ciclo viene calcolato includendo:
- Tempo ciclo stimato
- Tempo di cambio utensile per pezzo
- Tempo totale non operativo e,
- Tempo totale
Sono inoltre visualizzati:
- Macchina utilizzata
- Materiale di stock utilizzato
- Dimensione dello stock
- Volume dello stock
Scegli:
- Chiudi per chiudere il modale Rapporto di Stima del Tempo Ciclo
- Esporta in CSV per salvare un file CSV nella tua cartella Download locale
Il file CSV esportato contiene le informazioni nel modale Rapporto di Stima del Tempo Ciclo, così come dettagliate informazioni sul tempo ciclo operativo.

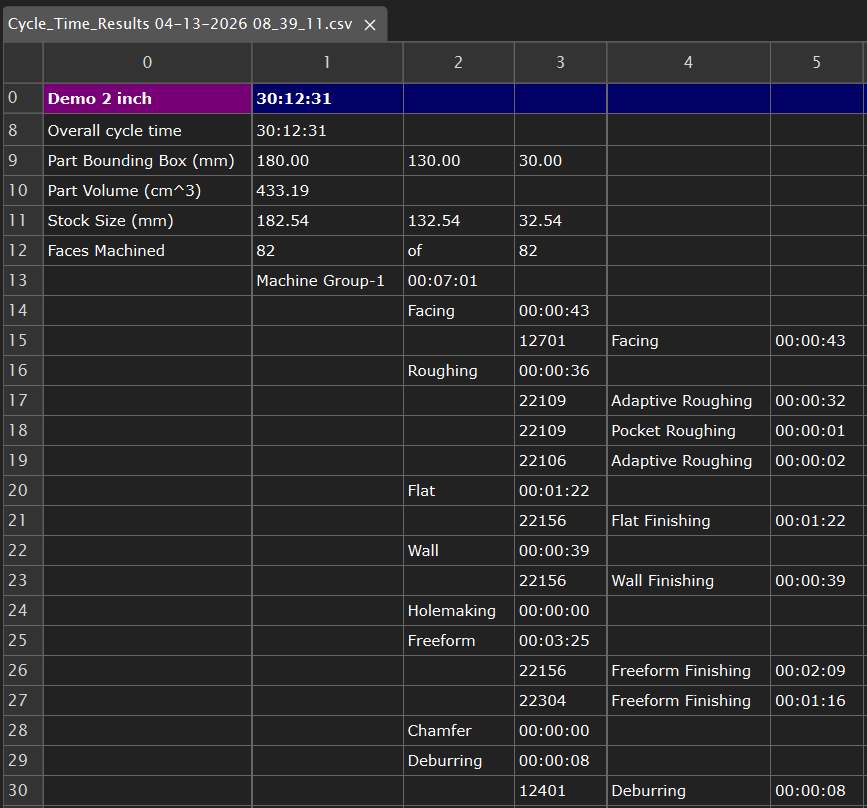

Esempio CSV
Regolazioni del Tempo Ciclo della Macchina

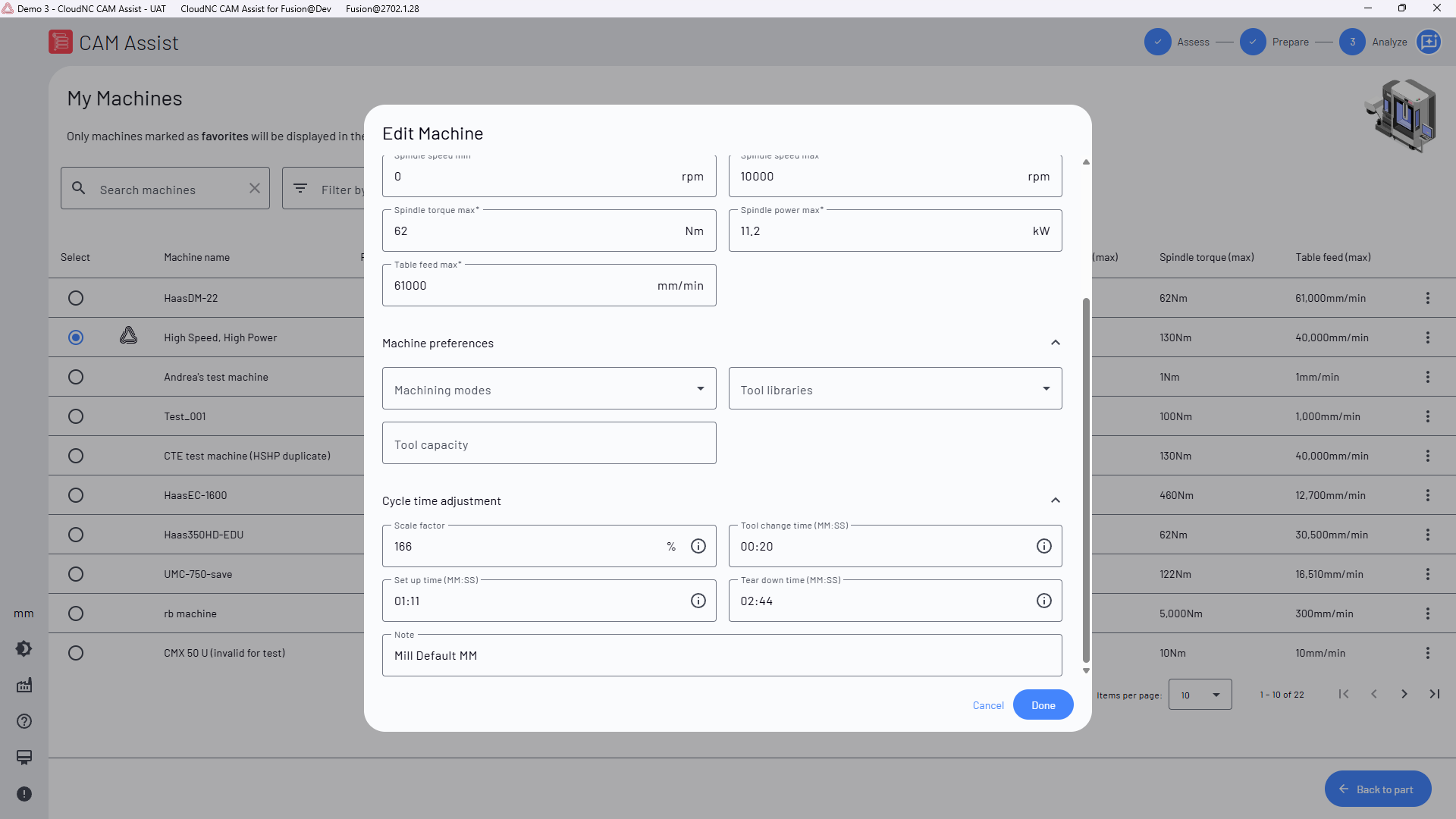

- Le informazioni predefinite sul tempo ciclo sono impostate per macchina in Il Mio Negozio > Le Mie Macchine:
Comportamento di Esportazione
- I file vengono salvati nella cartella Download locale all'Esportazione
