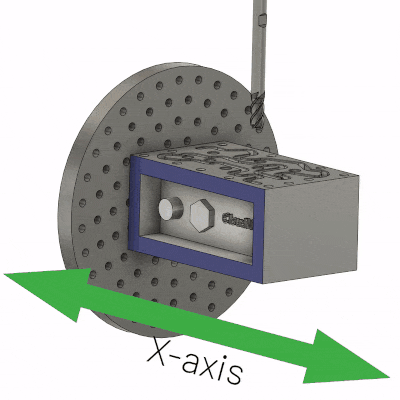

La lavorazione 3+1 è un processo CNC a 4 assi che aggiunge un asse rotativo a una macchina standard a 3 assi, consentendo di indicizzare o ruotare un pezzo per la lavorazione su più lati in un'unica impostazione.
Il "3" si riferisce agli assi di movimento standard X, Y e Z, mentre il "1" si riferisce all'asse aggiuntivo, che ruota attorno all'asse X o Y. Questa modalità di lavorazione minimizza il tempo di impostazione e aumenta la precisione rispetto alla lavorazione tradizionale a 3 assi, che richiederebbe più passaggi di riposizionamento.
Utilizzo di 3+1 - Modalità asse definito
-

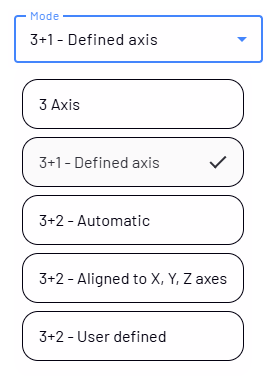

Nella fase Prepare in CAM Assist, seleziona 3+1 - Defined axis nel menu Modalità

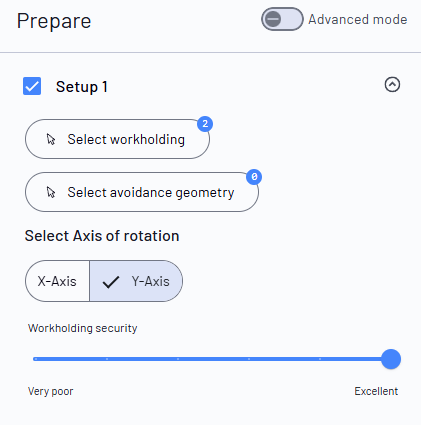

- Nel pannello di Setup, seleziona la geometria di supporto e di evitamento se necessario, e definisci l'Asse di rotazione (asse X o Y)
3. Completa la definizione degli altri campi nella fase Prepare (Macchina, Materiale e Utensili) se necessario, e seleziona Run CAM Assist.
