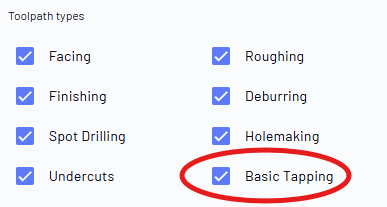

Se selezionato, Basic tapping genererà un percorso utensile di filettatura per ciascun foro appropriato nel modello della tua parte. Per applicare un percorso utensile di filettatura, un foro modellato deve avere una dimensione specifica, che è il diametro del foro soggiocato, e deve esserci uno strumento per filettatura corrispondente nella libreria utensili che si abbina a quella dimensione del foro soggiocato.
Ad esempio, se c'è un foro nel modello della tua parte con un diametro di 0.2 pollici, con l'opzione Basic tapping selezionata, un percorso utensile di foratura verrà generato da CAM Assist per forare il foro a questa dimensione (presumendo che ci sia uno strumento di foratura adeguato nella libreria utensili), seguito da un percorso utensile di filettatura utilizzando un maschio da 1/4 di pollice, se questo è nella libreria.
Per applicare un percorso utensile di filettatura, i fori devono essere anche fori passanti o un foro cieco modellato con il profilo della punta di foratura, cioè, modellato con il profilo della punta di foratura.

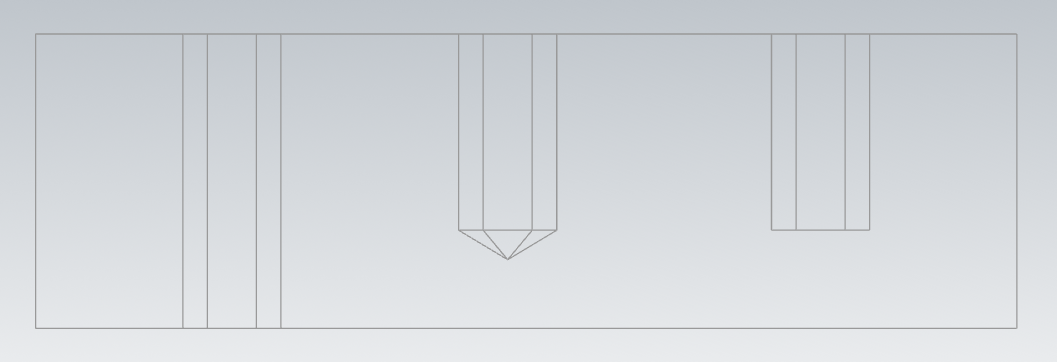

I primi due fori sopra avrebbero un percorso utensile di Basic tapping applicato, il foro sul lato destro no.
Piuttosto che la dimensione del foro soggiocato debba essere esatta, ogni strumento per filettatura ha un intervallo di diametri di foro con cui è abbinato per questa funzionalità. Basic tapping applicherà un percorso utensile di filettatura ai fori modellati con diametri dimensionati tra il minimo e massimo diametro del foro soggiocato. Questi intervalli sono mostrati di seguito, il diametro dei fori modellati deve trovarsi tra e includere questi valori:
Basic tapping attualmente supporta Tipi di filettatura grossa
Designazione filettatura standard (pollici) |
Diametro minore (pollici) |
Diametro maggiore (pollici) |
|---|---|---|
#1 |
0.05677 |
0.06183 |
#2 |
0.06745 |
0.07324 |
#3 |
0.07735 |
0.08411 |
#4 |
0.08602 |
0.09413 |
#5 |
0.09902 |
0.10713 |
#6 |
0.10553 |
0.11567 |
#8 |
0.13153 |
0.14167 |
