A volte potrebbe essere necessario modificare le facce che sono state raggruppate in un'operazione. Alcuni motivi tipici per questa modifica sono:
- La necessità di utilizzare attrezzature diverse per superfici diverse del pezzo
- Spostare le facce in un altro setup
- Correggere l'output di CAM Assist
Per modificare le facce selezionate, fai clic sul pulsante Change selected faces:

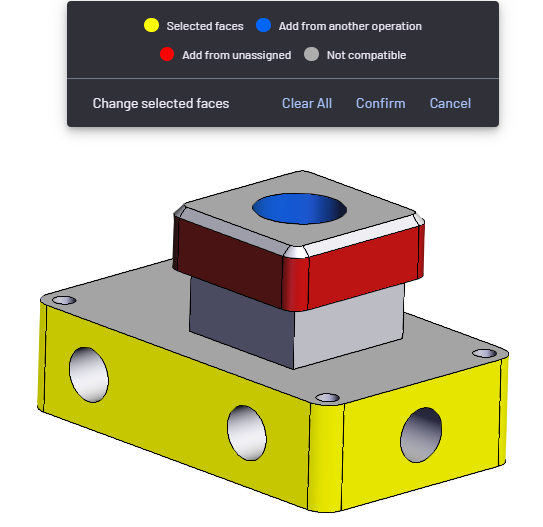

Nella vista 3D, seleziona le facce da aggiungere o rimuovere dal pezzo. Alcune selezioni potrebbero non essere disponibili. Usa le facce codificate a colori per aiutarti nelle selezioni.
Giallo - Facce selezionate - Facce attualmente selezionate
Blu - Aggiungi da un'altra operazione - Facce attualmente in un'altra operazione, ma valide per l'operazione attuale (selezionare queste facce sposterà la faccia nell'operazione attuale)
Rosso - Aggiungi da non assegnato - Facce disponibili che non sono attualmente assegnate a nessuna operazione
Grigio - Non compatibile - Queste facce non sono valide per l'operazione attuale
Una volta selezionate le facce desiderate, seleziona Confirm.
Per cancellare le selezioni, seleziona Clear All.
Per abbandonare le modifiche, seleziona Cancel.

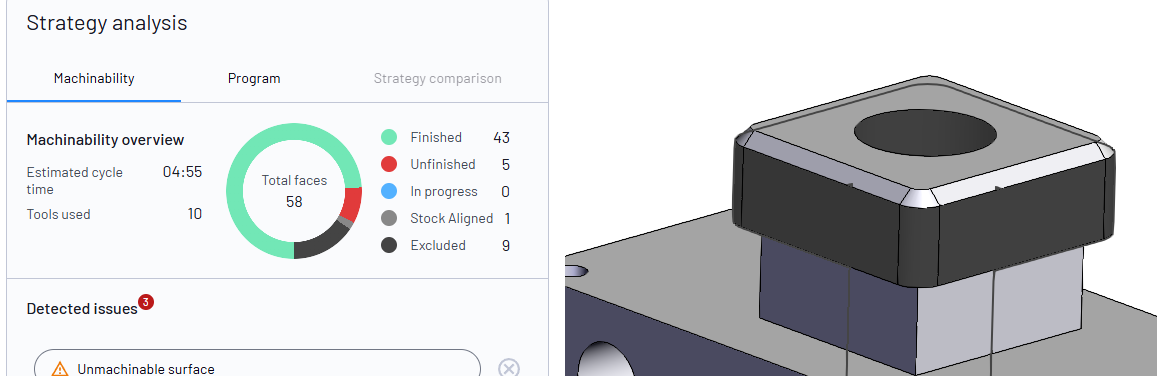

Se le facce vengono deselezionate dall'operazione attuale, saranno designate come Escluse. Le facce escluse sono visibili nella scheda Machinability facendo clic su Excluded.
