Modificare il Tool Assembly utilizzato in un'operazione

Quando si modificano le operazioni, è possibile cambiare lo strumento utilizzato o modificare l'assiemaggio dello strumento.

Selettore del'assiemaggio dello strumento

Il selettore dell'assiemaggio dello strumento ha due modalità:

1. Ristretto - Quando è ristretto, le informazioni sull'assiemaggio dello strumento sono limitate.
   1. Passando il mouse sopra il selettore dell'assiemaggio dello strumento si rivela la libreria del strumento genitore dell'assiemaggio dello strumento

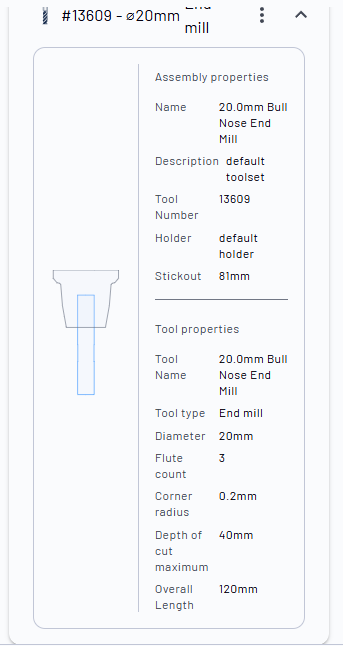

1. Espanso - Cliccando sul selettore dell'assiemaggio dello strumento si espande il componente per rivelare ulteriori informazioni sull'assiemaggio dello strumento:

Per ridurre il selettore dell'assiemaggio dello strumento, clicca sul pulsante Collapse nella parte superiore del componente.

Cambia assiemaggio dello strumento

Applicare un altro strumento a un'operazione si fa utilizzando la funzione Cambia assiemaggio dello strumento.

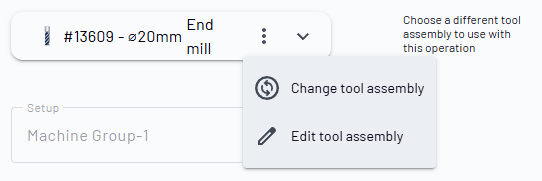

1. All'interno del selettore dell'assiemaggio dello strumento, seleziona il pulsante del menu contestuale (i tre punti verticali)

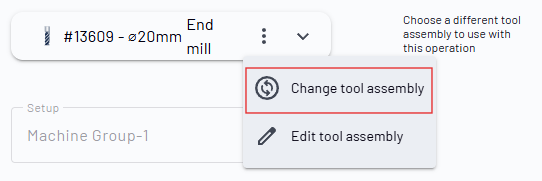

2. Scegli Cambia assiemaggio dello strumento

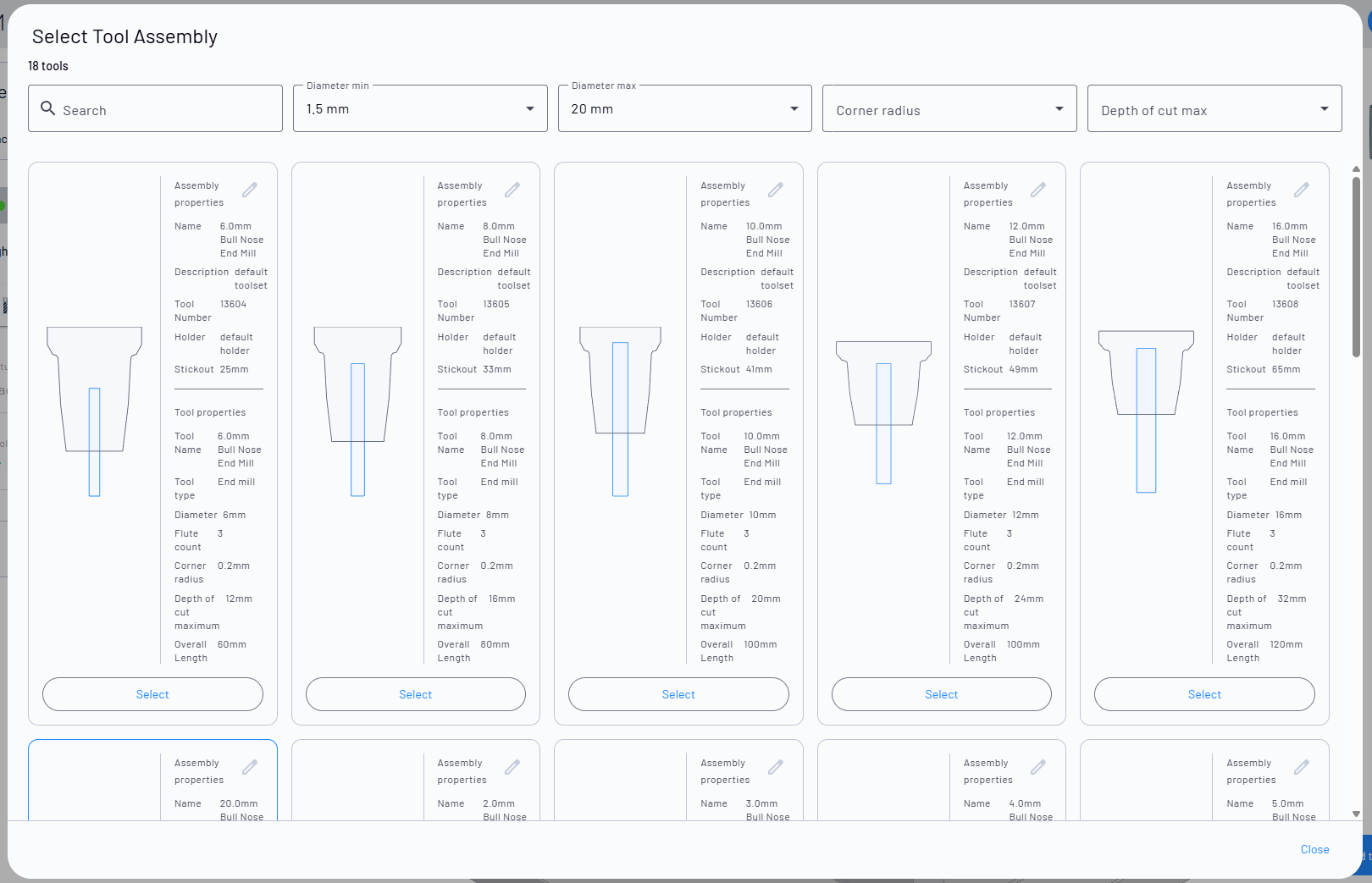

3. Si aprirà il Seleziona assiemaggio dello strumento modale

1. Il numero di strumenti adatti sarà mostrato in cima al modale
2. I filtri consentiranno di affinare le possibilità di selezione (questi filtri varieranno a seconda del tipo di strumento).
   1. Cerca
   2. Diametro min
   3. Diametro max
   4. Per modificare un assiemaggio dello strumento da questa vista, seleziona il pulsante di modifica nell'angolo superiore del contenitore dell'assiemaggio dello strumento.

1. Cerca, filtra e scorri nel modale, e seleziona l'assiemaggio dello strumento preferito
   1. Quando il pulsante Seleziona è scelto, il modale si chiuderà e l'assiemaggio dello strumento sarà applicato all'operazione.
   2. Seleziona Annulla in fondo al modale per abbandonare la modifica dell'assiemaggio dello strumento.

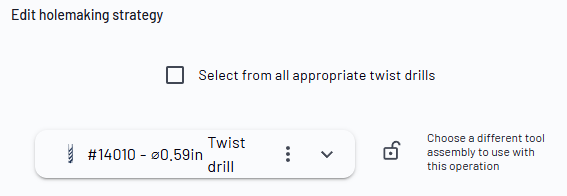

Nota - quando si selezionano strumenti, solo quegli strumenti che sono validi per l'operazione sono disponibili, eccetto per le punte elicoidali, se l'utente sceglie nel pannello Modifica strategia di foratura.

Modifica assiemaggio dello strumento

1. All'interno del selettore dell'assiemaggio dello strumento, seleziona il pulsante del menu contestuale (i tre punti verticali)

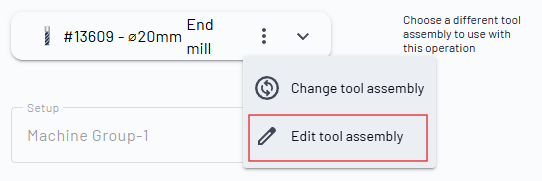

2. Scegli Modifica assiemaggio dello strumento

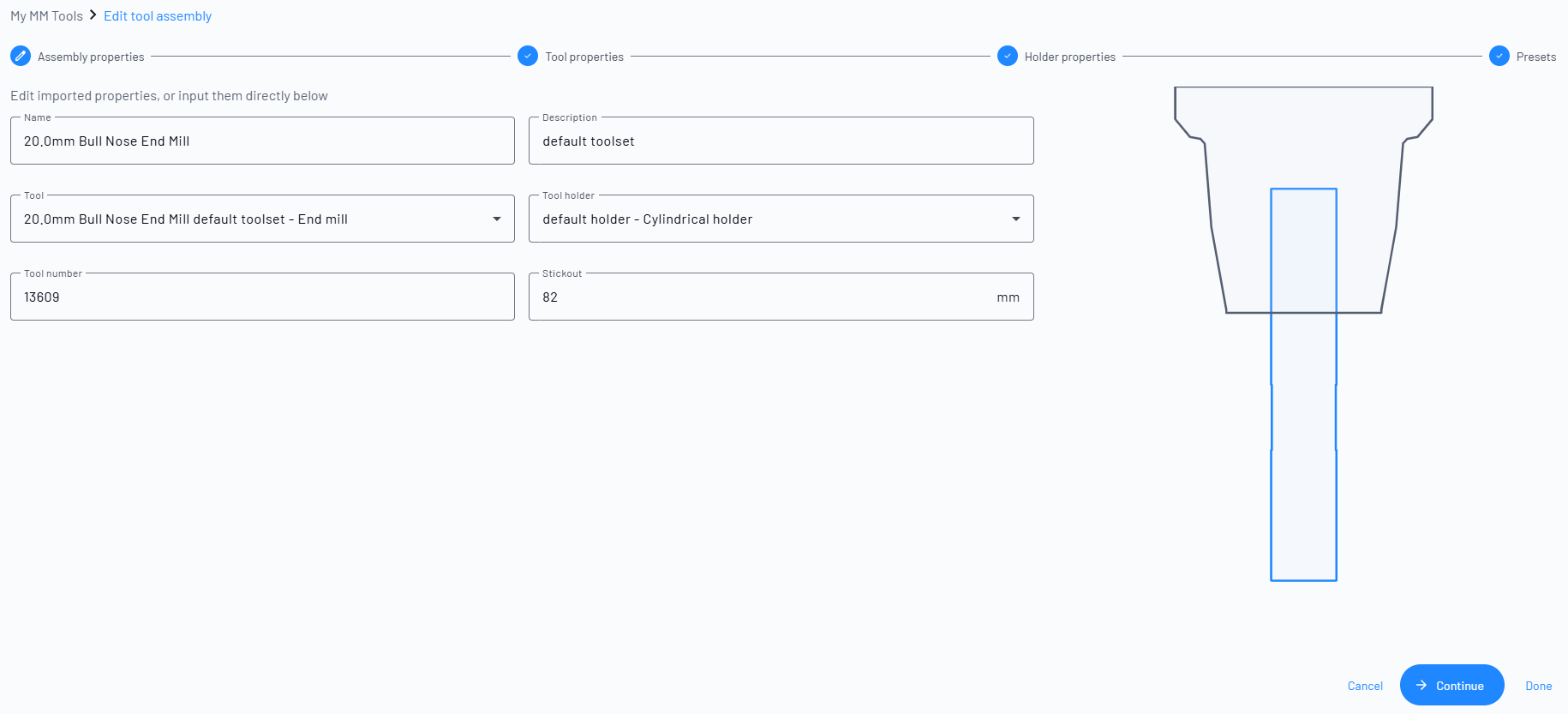

3. Verrà mostrata la vista Modifica assiemaggio dello strumento dell'assiemaggio dello strumento, all'interno della libreria degli strumenti.

Nota - Questa funzione si verifica nel flusso di lavoro My Shop. Quando si seleziona Fatto, tornerai alla libreria degli strumenti. Seleziona Torna al pezzo per tornare alla vista Analizza.

Nota - quando viene effettuata una modifica all'assiemaggio dello strumento, il comportamento predefinito sarà quello di bloccare il campo. Questo impedirà modifiche ad altri campi di modifica di alterare l'assiemaggio dello strumento. Seleziona il pulsante di blocco per sbloccare il campo.
