Aggiungi/Modifica una macchina

Segui queste istruzioni per aggiungere o modificare una macchina in CAM Assist

Crea una nuova macchina in CAM Assist da zero nel Add Machine modal. Un asterisco (*) dopo il nome indica campi obbligatori.

I valori sono inseriti nelle unità attive, CAM Assist convertirà tra le unità necessarie.

NOTA - Le macchine definite da CloudNC non possono essere modificate.

Aggiungere una macchina

Per aggiungere una macchina, seleziona il pulsante Add machine

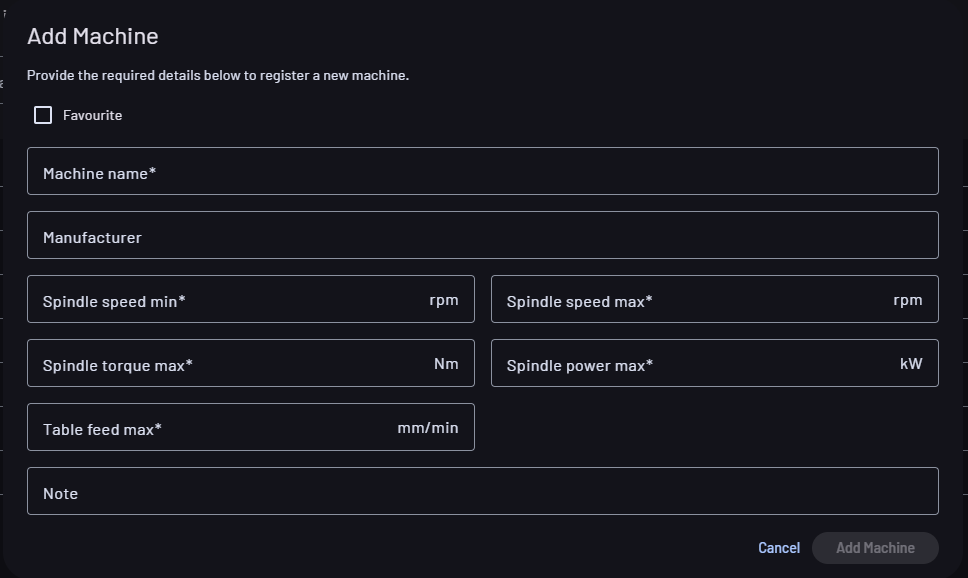

2. Compila i campi obbligatori e facoltativi nel modulo Aggiungi macchina

3. Seleziona il pulsante Add machine in fondo al modulo per completare l'aggiunta della macchina. (Seleziona Annulla per abbandonare il flusso di lavoro di aggiunta macchina). NOTA - il pulsante Add machine non sarà attivo se mancano dati nei campi obbligatori.

Campi macchina disponibili

• Casella di controllo preferita
  • Seleziona per rendere la nuova macchina una preferita che appare nel menu della fase di preparazione
  • Deseleziona per nascondere nel menu della fase di preparazione
• Nome modello macchina - Nome a mano libera del modello della macchina.
  Il nome della macchina deve essere unico
• Produttore - Nome del produttore della macchina
• Velocità del mandrino - Velocità minima e massima del mandrino della macchina.
• Max coppia mandrino - Coppia massima della macchina, utilizzata nelle raccomandazioni dei parametri di taglio AI
• Pmax mandrino - Potenza massima del mandrino della macchina, utilizzata nelle raccomandazioni dei parametri di taglio AI
• Velocità massima tavola - Velocità massima della tavola della macchina
• Note - Note a mano libera per la macchina

Modificare una macchina

Le macchine aggiunte dagli utenti possono essere modificate all'interno di CAM Assist

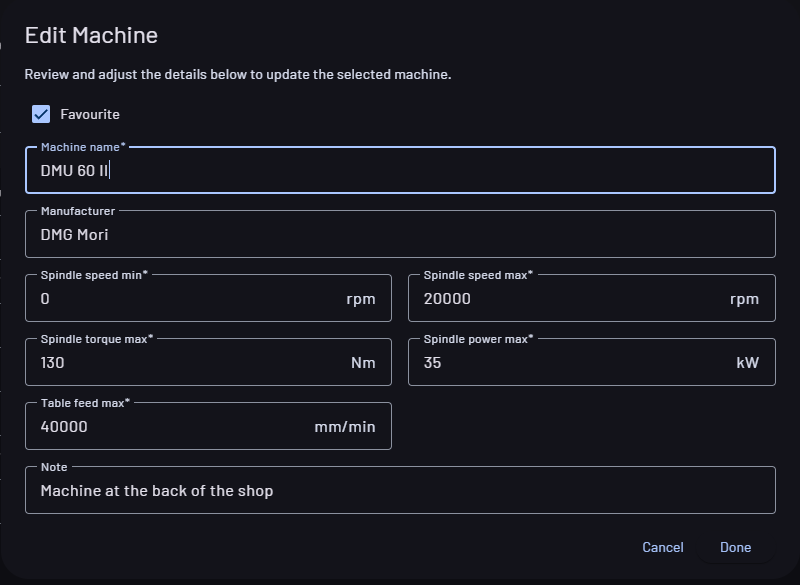

Le proprietà delle macchine aggiunte dagli utenti possono essere modificate all'interno di CAM Assist. I campi nel Edit Machine modal hanno gli stessi significati del modulo Aggiungi macchina e i campi obbligatori sono convalidati al salvataggio.

Per modificare una macchina, seleziona il pulsante del menu contestuale alla fine della riga della tabella
2. Seleziona Edit dal menu
3. Compila i campi obbligatori e facoltativi nel modulo Modifica macchina

3. Seleziona il pulsante Done in fondo al modulo per completare le modifiche della macchina. (Seleziona Annulla per abbandonare il flusso di lavoro di modifica macchina). NOTA - il pulsante Add machine non sarà attivo se mancano dati nei campi obbligatori.
