La fase di Analisi fornisce feedback su un'esecuzione attiva di CAM Assist e l'opportunità di affinare la strategia prima di essere inviata al pacchetto CAM.
Contenuti
La fase di Analisi fornisce feedback su un'esecuzione attiva di CAM Assist e l'opportunità di affinare il programma prima di essere inviato al pacchetto CAM. Le informazioni informative sui progressi vengono visualizzate sullo schermo e metriche chiave per il programma vengono visualizzate al termine.
Una vista strutturata del programma è disponibile non appena CAM Assist ha calcolato il primo set di operazioni. È disponibile anche una scheda di confronto per confrontare le prestazioni delle librerie di strumenti selezionate con un'alternativa.
Workflow

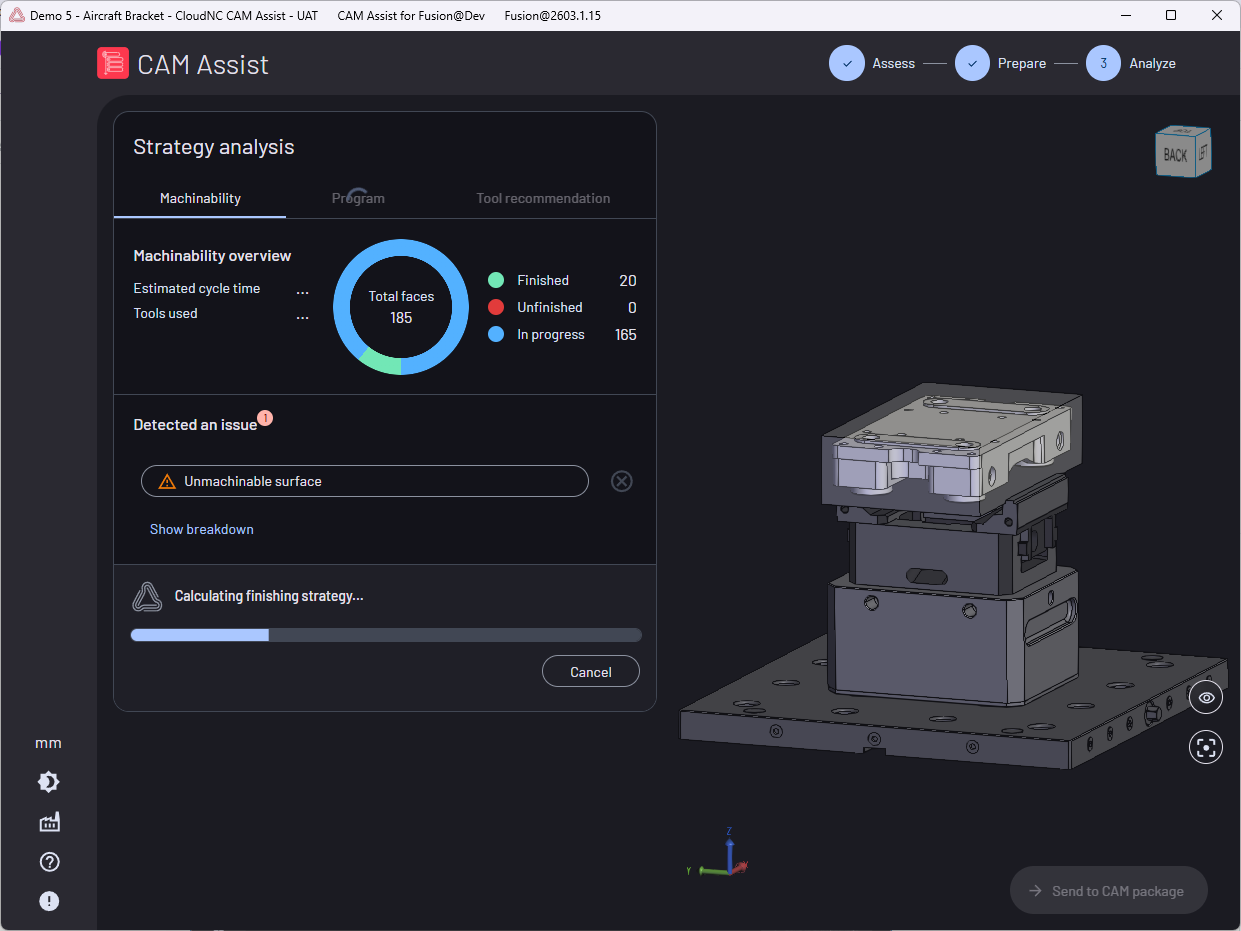

Il feedback sull'esecuzione attiva viene mostrato automaticamente quando viene avviato CAM Assist. Simile alla fase di Valutazione, eventuali problemi riscontrati vengono mostrati nel Pannello di Analisi della Strategia e possono essere esaminati cliccandoci sopra. Il Pulsante Invia al pacchetto CAM è abilitato una volta generate tutte le operazioni; cliccare su questo pulsante chiuderà l'interfaccia utente di CAM Assist e invierà il programma al pacchetto CAM.
La scheda Programma è abilitata non appena il primo set di operazioni è generato da CAM Assist. Questo fornisce una vista strutturata del programma e una capacità di modifica per ciascuna operazione.
La scheda Confronto è abilitata una volta generate tutte le operazioni e fornisce una visualizzazione affiancata di due programmi: uno generato utilizzando le librerie selezionate; e un'alternativa generata utilizzando una libreria teoricamente completa o un insieme di librerie di strumenti alternative definite nella pagina Le Mie Librerie di Strumenti.
Layout
La schermata di Analisi fornisce una visualizzazione contestuale sulla sinistra dello schermo con una grande visualizzazione dello scenario a destra. I contenuti di questa visualizzazione si aggiornano automaticamente mentre l'esecuzione attiva di CAM Assist progredisce ed è suddivisa nelle seguenti schede:

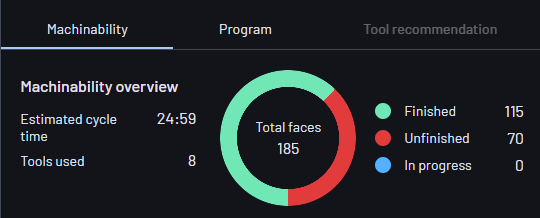

- Lavorabilità - Feedback sull'esecuzione attiva di CAM Assist, inclusi il tempo ciclo e le facce terminate.
- Programma - Vista strutturata del programma generato.
- Confronto - Confronto affiancato del programma richiesto con un'alternativa.
- La scheda Programma è abilitata quando il primo set di operazioni è generato da CAM Assist
- La scheda Confronto è abilitata quando l'intero programma è stato generato da CAM Assist
Scheda di lavorabilità
|
La scheda di lavorabilità contiene le seguenti informazioni:
|
Feedback sulla lavorabilità
|
I problemi riscontrati da CAM Assist durante la generazione del programma sono elencati nel pannello di feedback sotto l'overview. Questi estendono quelli mostrati nella fase di Valutazione in quanto sono specifici per i setup, le librerie di strumenti e i parametri richiesti - ad esempio, i problemi di accessibilità sono ora identificati per gli strumenti scelti e i problemi di sporgenza possono essere evidenziati. I problemi sono raggruppati per tipo e elencati nel pannello. Cliccando su un problema, il pezzo diventa traslucido e le facce affette vengono evidenziate in rosso. |
Scheda Programma
|

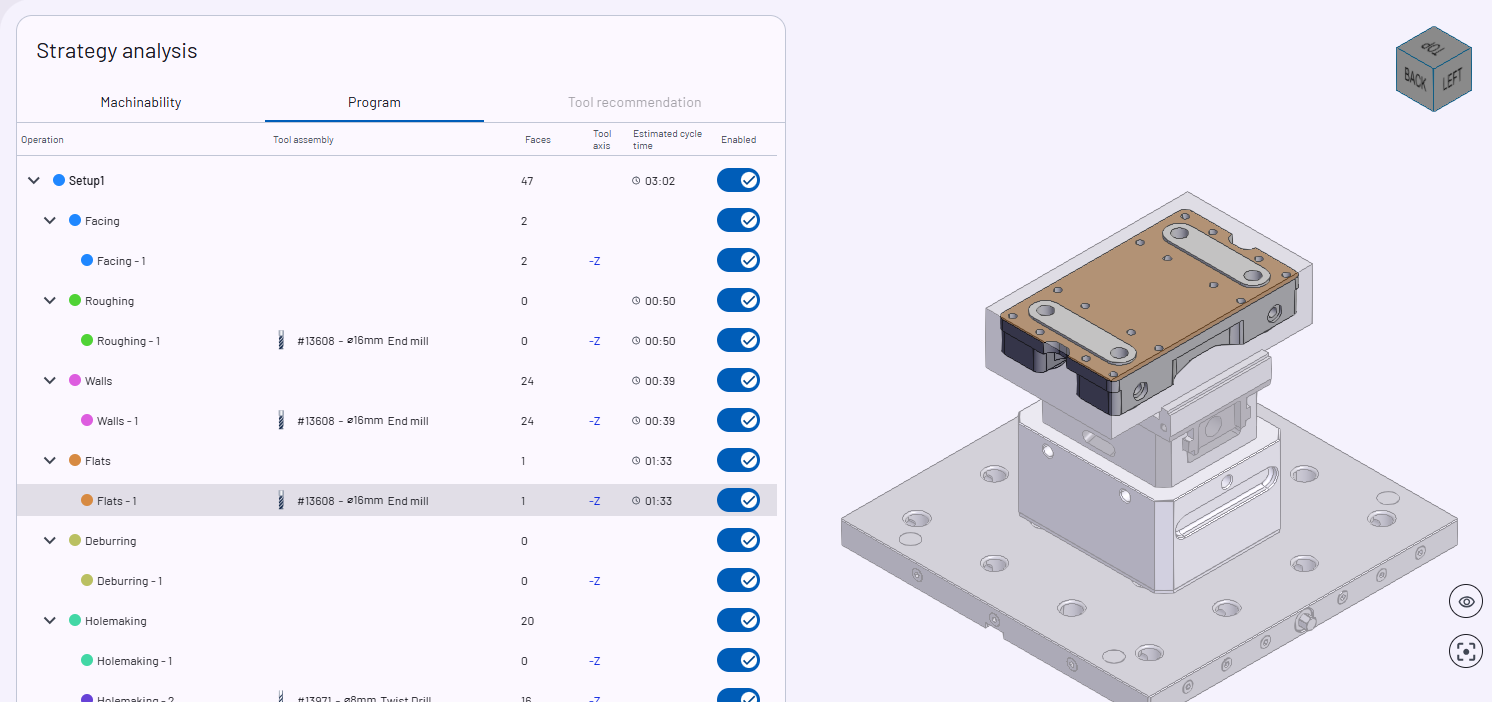

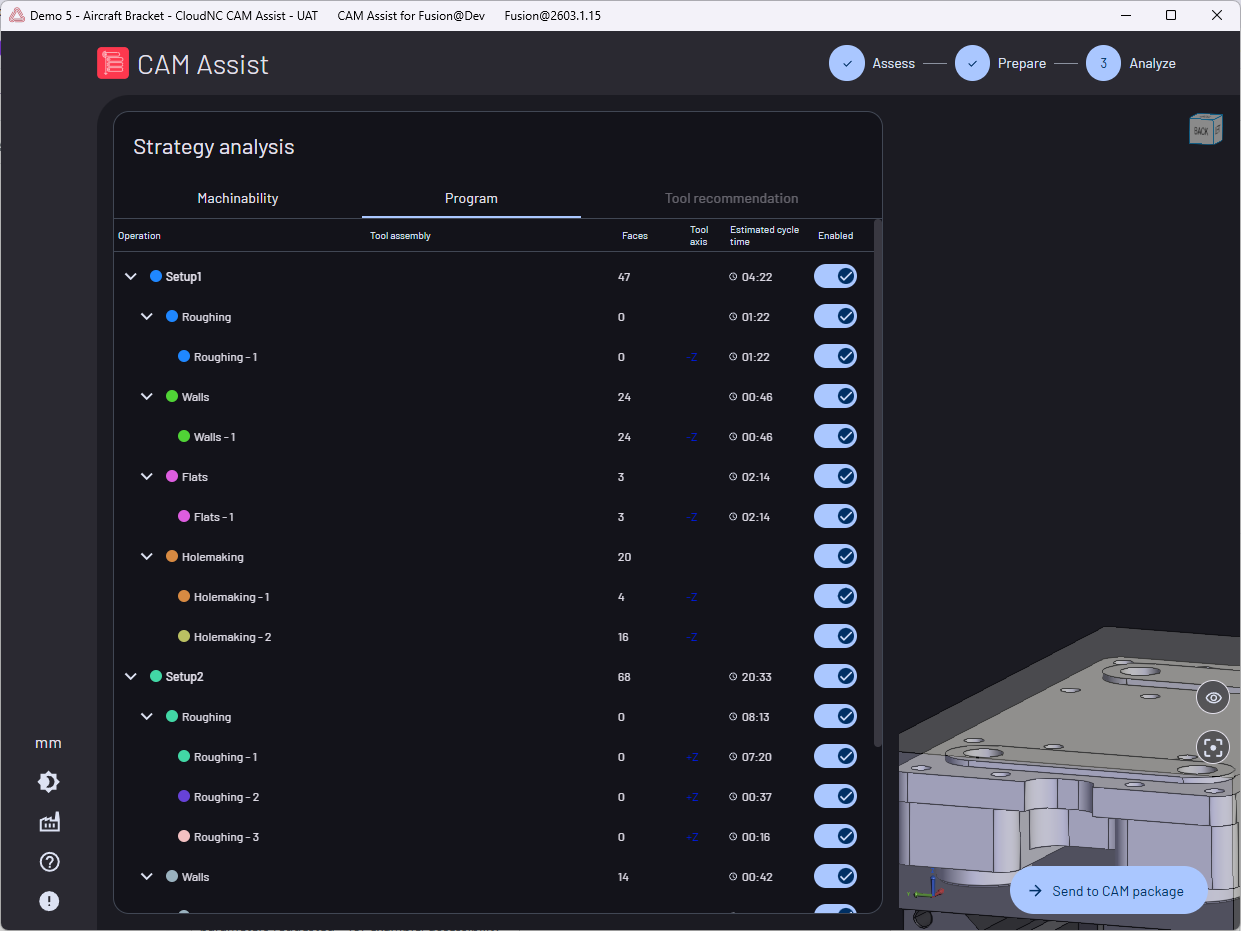

La scheda Programma fornisce una vista strutturata delle operazioni generate raggruppate per setup e tipo. Le seguenti informazioni sono mostrate per ciascuna operazione:
|
Cliccando su un setup o un gruppo di operazioni, vengono evidenziate tutte le facce finite o i volumi rimossi da tutte le operazioni nel gruppo.
Note tecniche
Calcolo del tempo ciclo
I tempi ciclo delle operazioni calcolati da CAM Assist sono un'approssimazione dei tempi ciclo realizzabili calcolati dai primi principi. Proprietà fisiche della macchina come le accelerazioni non sono considerate, né tantomeno i movimenti di collegamento.
Per le operazioni di sbozzatura, il tempo ciclo è calcolato dal volume di materiale da rimuovere e dal tasso di rimozione del materiale dell'utensile selezionato, utilizzando valori dei parametri di taglio.
Per le operazioni di finitura, il tempo ciclo è calcolato dalla distanza di taglio stimata e dalla velocità di avanzamento dei parametri di taglio dell'utensile selezionato.
