Segui queste istruzioni passo-passo per utilizzare il CloudNC Soft Jaw Designer
Nota - le immagini di esempio su questa pagina mostrano il Soft Jaw Designer in Mastercam, tuttavia i passaggi sono gli stessi in tutti i pacchetti. Dai un'occhiata ai video qui per esempi specifici del pacchetto CAM.
1
Con un pezzo aperto nel tuo pacchetto CAM, seleziona l'icona del Soft Jaw Designer.
ℹ️ Se non hai già effettuato il login nel servizio CloudNC, ti verrà chiesto di accedere tramite una finestra del browser.
2

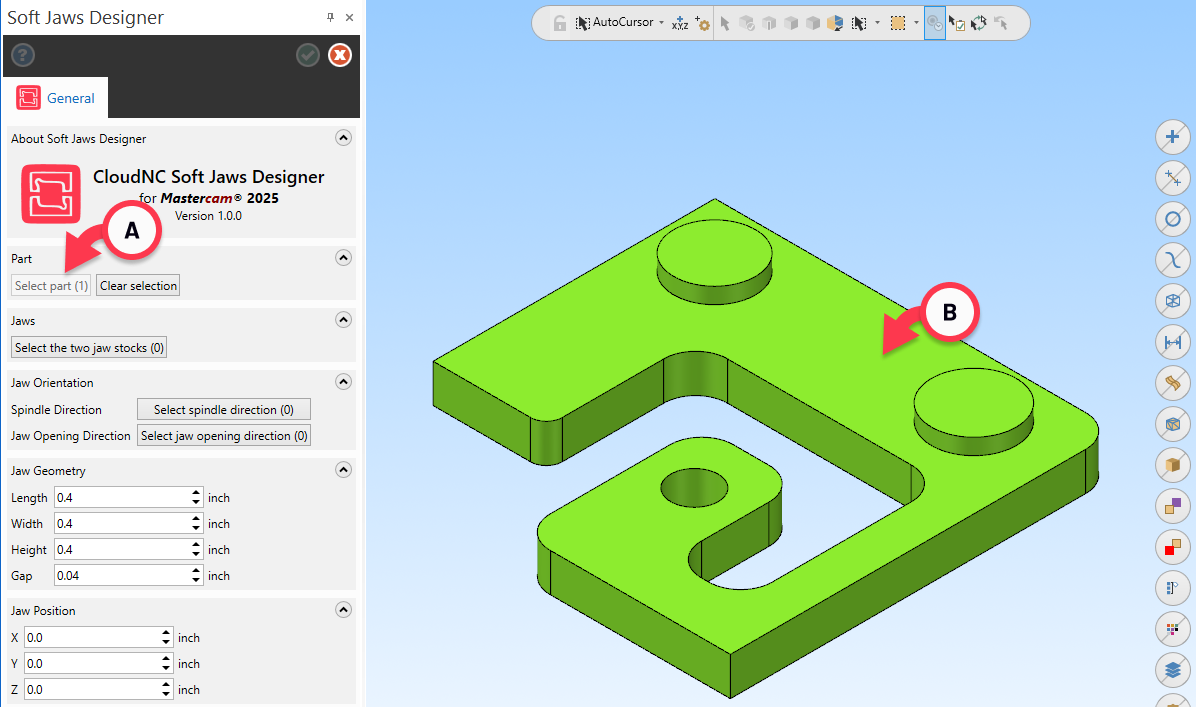

All'interno del pannello Soft Jaw Designer, seleziona il Part per definire le morse morbide:
A. Seleziona il pulsante Part , quindi
B. Seleziona il pezzo nell'area di lavoro del pacchetto CAM.
ℹ️ Per ri-selezionare un elemento, utilizza il pulsante Clear selection.
3 (Opzionale)

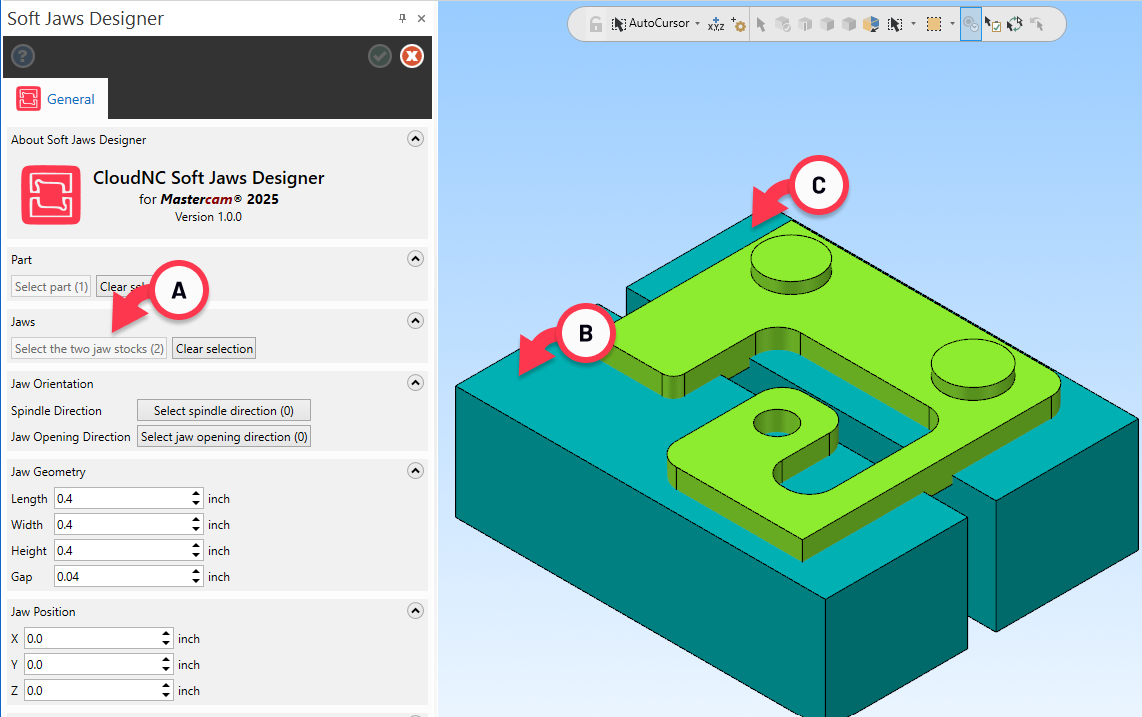

All'interno del pannello Soft Jaw Designer, seleziona i corpi di Jaw stock da modificare:
ℹ️ Il Soft Jaw Designer può essere utilizzato per modificare geometrie esistenti, o per creare corpi di jaw stock. Salta questo passaggio per far sì che il Soft Jaw Designer crei i corpi di jaw stock.
A. Seleziona il pulsante Jaw stock , quindi
B, C. Seleziona i corpi di jaw stock nell'area di lavoro del pacchetto CAM.
4

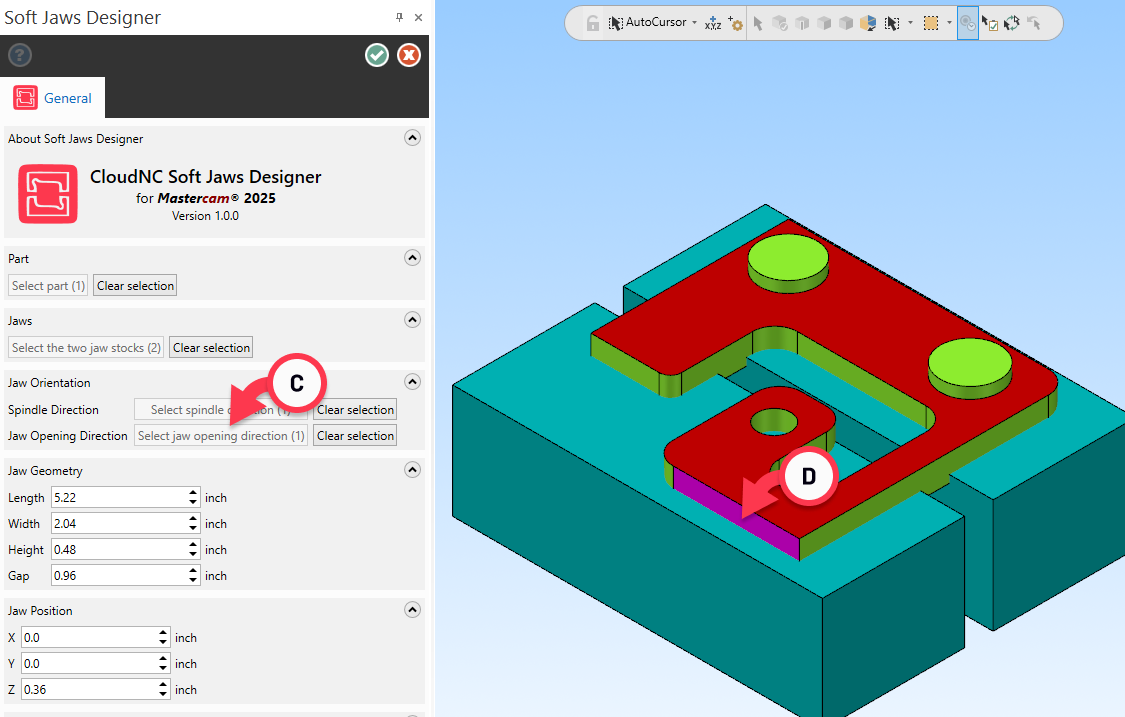

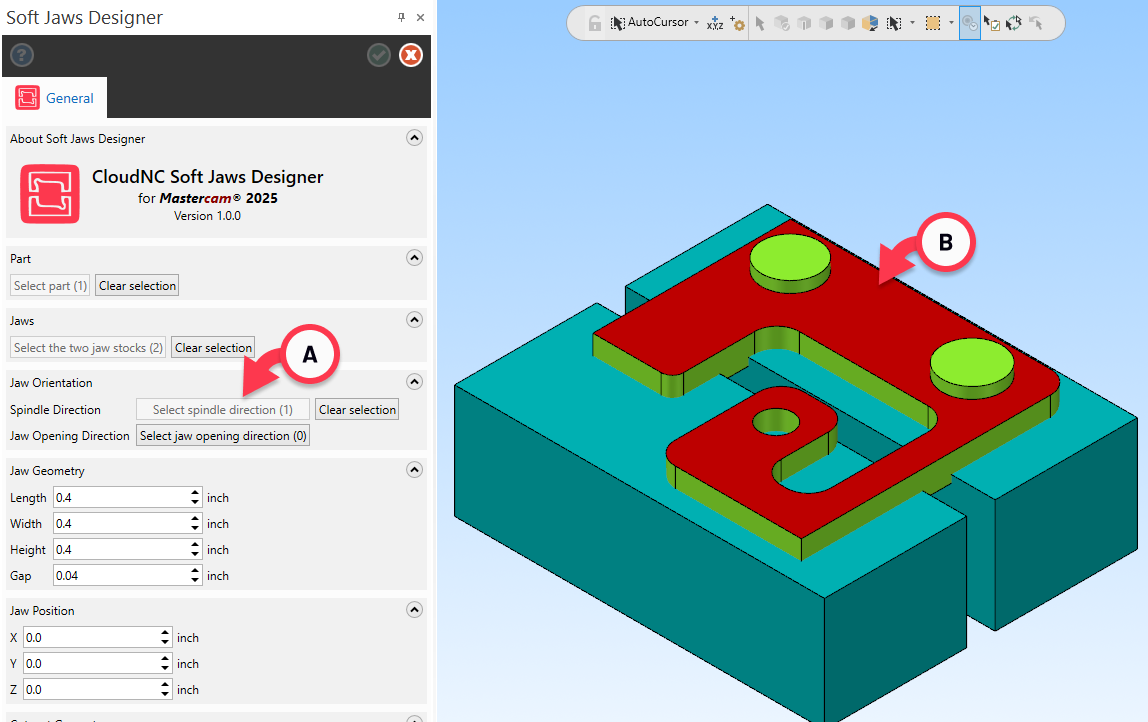

All'interno del pannello Soft Jaw Designer, seleziona i valori di Jaw Orientation:
A. Seleziona il pulsante Spindle direction
B. Seleziona la faccia del pezzo (o altra geometria) che definirà la direzione ortogonale per il mandrino.
C. Seleziona il pulsante Jaw opening direction
D. Seleziona una faccia del pezzo (o altra geometria) che definirà la direzione normale all'apertura.
5
All'interno del pannello Soft Jaw Designer, definisci i valori di Jaw Geometry :
A. Inserisci/modifica i valori nei campi di Jaw Geometry:
Length - dimensione della jaw stock lungo l'asse X.
Width - dimensione della jaw stock lungo l'asse Y.
Height - dimensione della jaw stock lungo l'asse Z.
Gap - distanza tra i due jaw stocks.
ℹ️ Quando si utilizza il Soft Jaw Designer per creare geometria della jaw stock, inserisci i valori che riflettono più appropriatamente la configurazione del pezzo.
ℹ️ Quando si utilizza la geometria della jaw stock selezionata, i valori di Jaw Geometry verranno automaticamente riflessi dalla geometria selezionata.
6
All'interno del pannello Soft Jaw Designer, definisci i valori di Jaw Position :
A. Inserisci/modifica i valori di Jaw Position:
X - nel piano XY lungo l'asse X, lo spostamento del centro della jaw stock dal centro del corpo selezionato.
Y - nel piano XY lungo l'asse Y, lo spostamento del centro della jaw stock dal centro del corpo selezionato.
Z - quantità di altezza del corpo immersa nelle morse soffici, come calcolato per la parte inferiore del corpo selezionato.
7
All'interno del pannello Soft Jaw Designer, definisci i valori di Cut-out Geometry :
A. Inserisci/modifica i valori di Cut-out Geometry:
Corner Relief Drill Size - I fori per trapano di sfioro angolare nelle estremità dei giunti per l'adattamento del pezzo. Assicurati che la dimensione specificata sia adatta per la libreria degli utensili che verrà utilizzata per lavorare le morse morbide; modifica se necessario.
All-around Clearance - assicurati che il margine tra il bordo interno delle morse e il pezzo sia adeguato; modifica se necessario.
Interlock Prevention - considera la complessità della forma del pezzo e come il pezzo sarà fissato dalle morse mentre si chiudono e quando sono chiuse.
ℹ️ Un pezzo di forma complessa potrebbe richiedere di controllare Interlock Prevention .

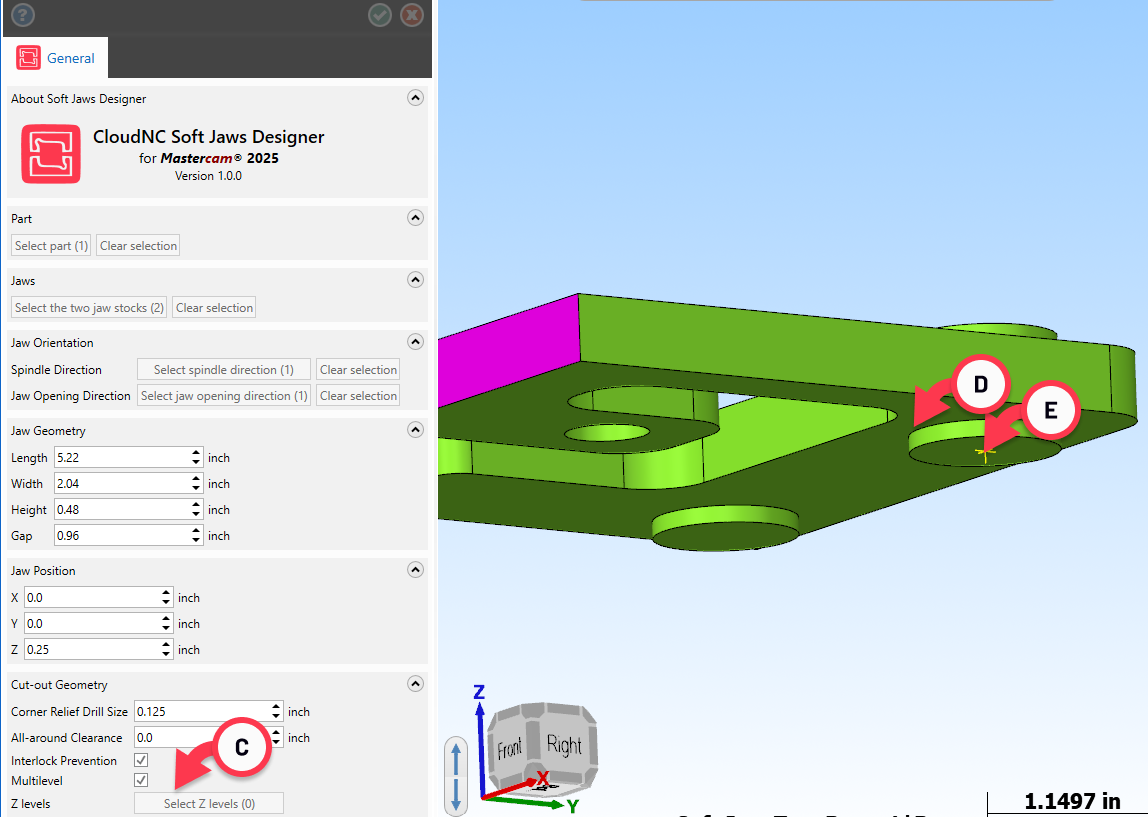

B. Multilevel - seleziona la casella se il pezzo ha bisogno di un design di morse morbide multilevel.
Se ‘Multilevel’ è selezionato (opzionale):
C. Fai clic sul pulsante Select Z levels quindi,
D,E. Seleziona la geometria sul pezzo per definire i livelli Z per la geometria multilevel.
Premi Esc sulla tastiera per completare la selezione della geometria.
La didascalia del pulsante Select cambia per riflettere il numero di livelli Z selezionati.
ℹ️ Non è necessario selezionare i livelli Z. Se i livelli Z non sono indicati, il Soft Jaw Designer cercherà di selezionarli automaticamente. I risultati possono variare.
8

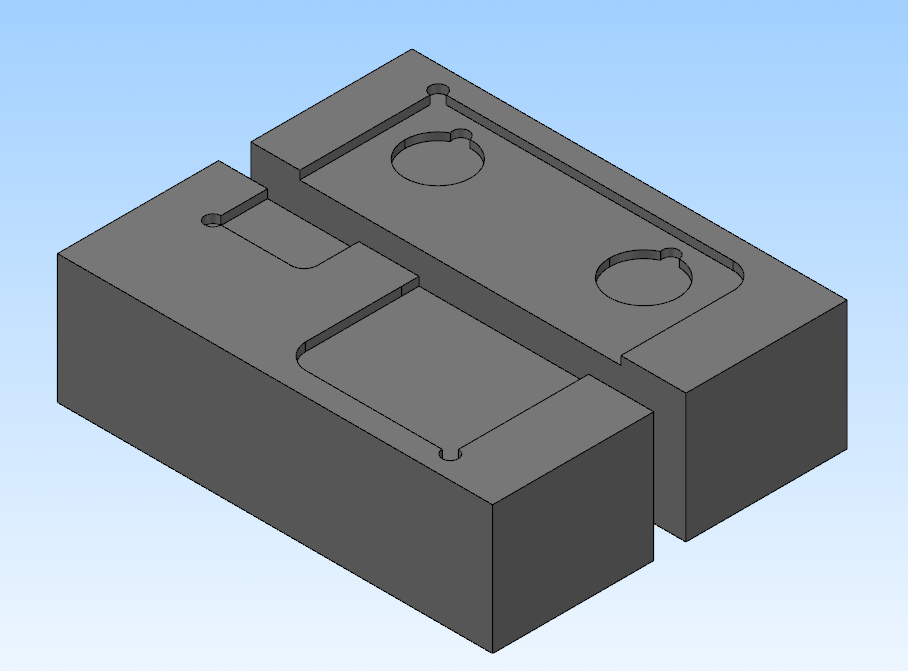

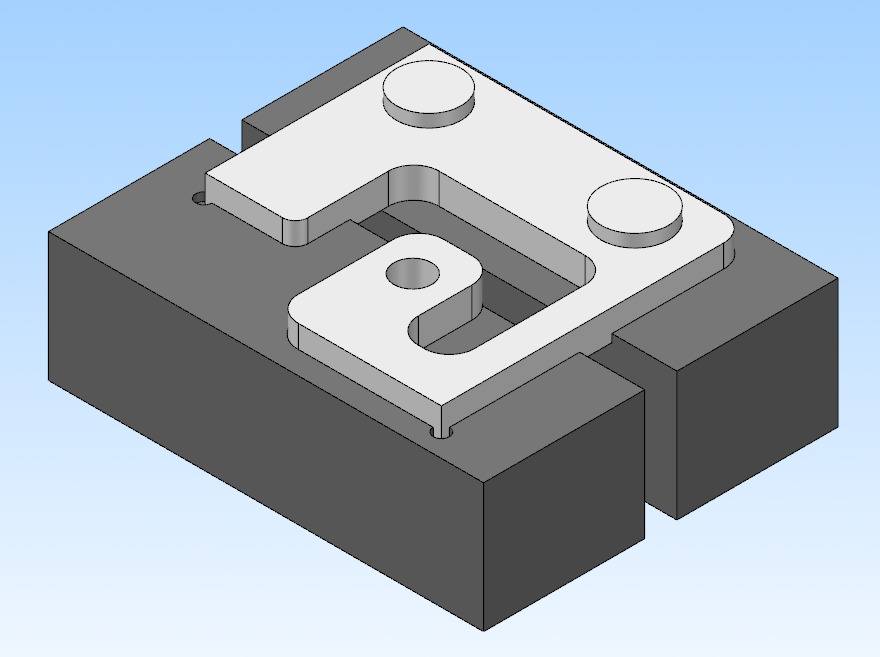

Fai clic su run per creare le Soft Jaws.
ℹ️ Se le Soft Jaws non sono immediatamente visibili, controlla che il livello ‘Soft Jaws’ sia impostato su visibile
I risultati delle Soft Jaw possono variare. Ad esempio, potrebbero essere necessarie funzionalità aggiuntive prima di lavorare i jaw stocks. Occasionalmente, il processo di taglio richiederà di rieseguire il Soft Jaw Designer, utilizzando nuovamente i jaw stocks prodotti e aggiungendo i tagli.
