Genera progetti di mandrini soft pronti per la lavorazione in pochi secondi, risparmiando 40 minuti extra dal CAD al primo taglio.
Il CloudNC Soft Jaw Designer è una funzionalità dell'add-on CloudNC CAM Assist per alcune integrazioni.
I mandrini soft sono un tipo di dispositivo di bloccaggio utilizzato nei processi di lavorazione CNC dove è richiesta una presa delicata (o una forma complessa). Sono tipicamente realizzati in un materiale più morbido rispetto ai ‘mandrini duri’, come alluminio o acciaio dolce.

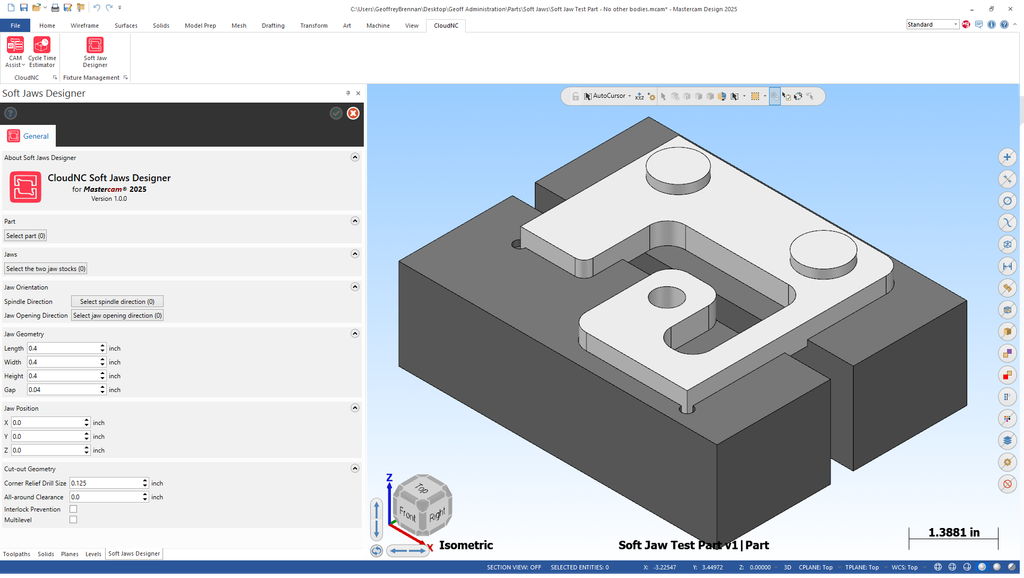

La funzionalità ‘Soft Jaw Designer’ di CloudNC utilizza intelligenza integrata per progettare in modo efficiente attrezzature personalizzate per il tuo pezzo.
Il Soft Jaw Designer è abbastanza intelligente da creare tolleranze di sgancio per angoli acuti, evitare geometrie di interbloccaggio e consente al tuo pezzo di essere posizionato in modo sicuro da più direzioni.
Il Soft Jaw Designer può essere utilizzato per progettare mandrini da:
- Una coppia esistente di corpi di mandrini.
- Una coppia di cuboidi generata automaticamente.
Come utilizzare il Soft Jaw Designer
Prima di utilizzare il Soft Jaw Designer, devi avere un pezzo aperto nel tuo pacchetto CAM.
Puoi iniziare con corpi cuboidi che definiranno i mandrini soft, o crearli da zero utilizzando lo strumento.
- Apri un modello/pezzo nel tuo pacchetto CAM.
- Apri il Soft Jaw Designer dal CloudNC Ribbon.
- Configura i parametri per il design del mandrino soft (per dettagli, vedere Soft Jaw Designer - Istruzioni passo-passo).
- Clicca sul pulsante run per creare i mandrini soft.
- I corpi dei mandrini saranno creati in un nuovo livello chiamato ‘Soft Jaws’.
