Valutazione del file CAD prima di eseguire CAM Assist o, “controllo pre-esecuzione” viene utilizzato per verificare che le informazioni sulla parte e l'impostazione siano appropriate per CAM Assist.
Contenuti
Pannello di analisi della parte
La fase di Valutazione fornisce una valutazione precoce dello scenario di lavorazione fornito a CAM Assist. Eventuali problemi con lo scenario vengono presentati in un elenco con una valutazione di gravità e potenziali passaggi per la risoluzione.
Flusso di lavoro
Una valutazione viene attivata automaticamente quando CAM Assist viene avviato ed è eseguita mentre l'interfaccia utente è in fase di caricamento. I problemi vengono elencati man mano che vengono scoperti da CAM Assist e un grafico riassuntivo viene fornito al termine.
Il progresso verso la fase di Preparazione è disponibile una volta completata la valutazione, cliccando sull'indicatore della fase attiva, cliccando sul collegamento ipertestuale nella scheda o cliccando sul pulsante Vai a Preparazione.
Fase di valutazione
Quando una parte viene inizialmente caricata in CAM Assist, verrà eseguita la fase di Valutazione.
Mentre la parte è caricata, CAM Assist la esaminerà per le caratteristiche che potrebbero non essere lavorabili. Lo schermo di valutazione fornisce una visualizzazione contestuale a sinistra dello schermo con una grande rappresentazione dello scenario a destra. I contenuti della visualizzazione si aggiornano automaticamente man mano che la valutazione procede e includono un riepilogo dei risultati come grafico circolare al termine.
Pannello di analisi della parte
Il pannello di analisi della parte fornisce una breve panoramica di quanto la parte sia accettabile per CAM Assist. Se vengono rilevati problemi con la parte, la scheda cambia e il grafico dei risultati visualizza il numero di messaggi di gravità e di avviso. Un elenco dei tipi di problemi viene anche visualizzato nella parte inferiore della scheda.

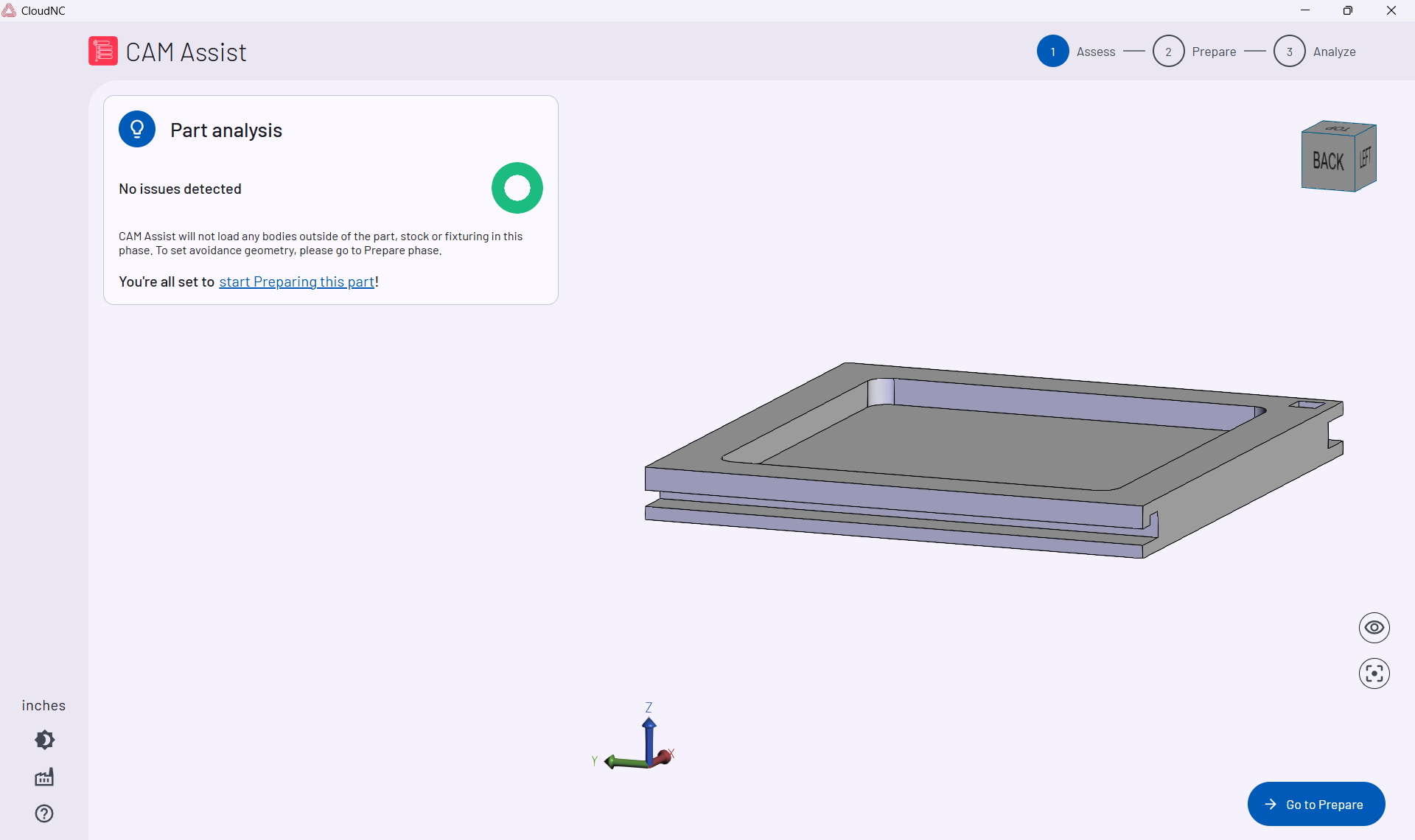

Se non ci sono problemi, il grafico di valutazione sarà completamente colorato di verde (come sopra) e i messaggi indicheranno che la parte è pronta per la fase di Preparazione.

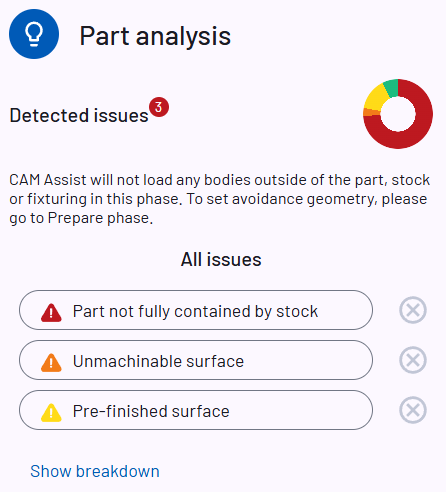

Se ci sono problemi, verrà presentato il numero di problemi rilevati, insieme a un'indicazione di gravità.

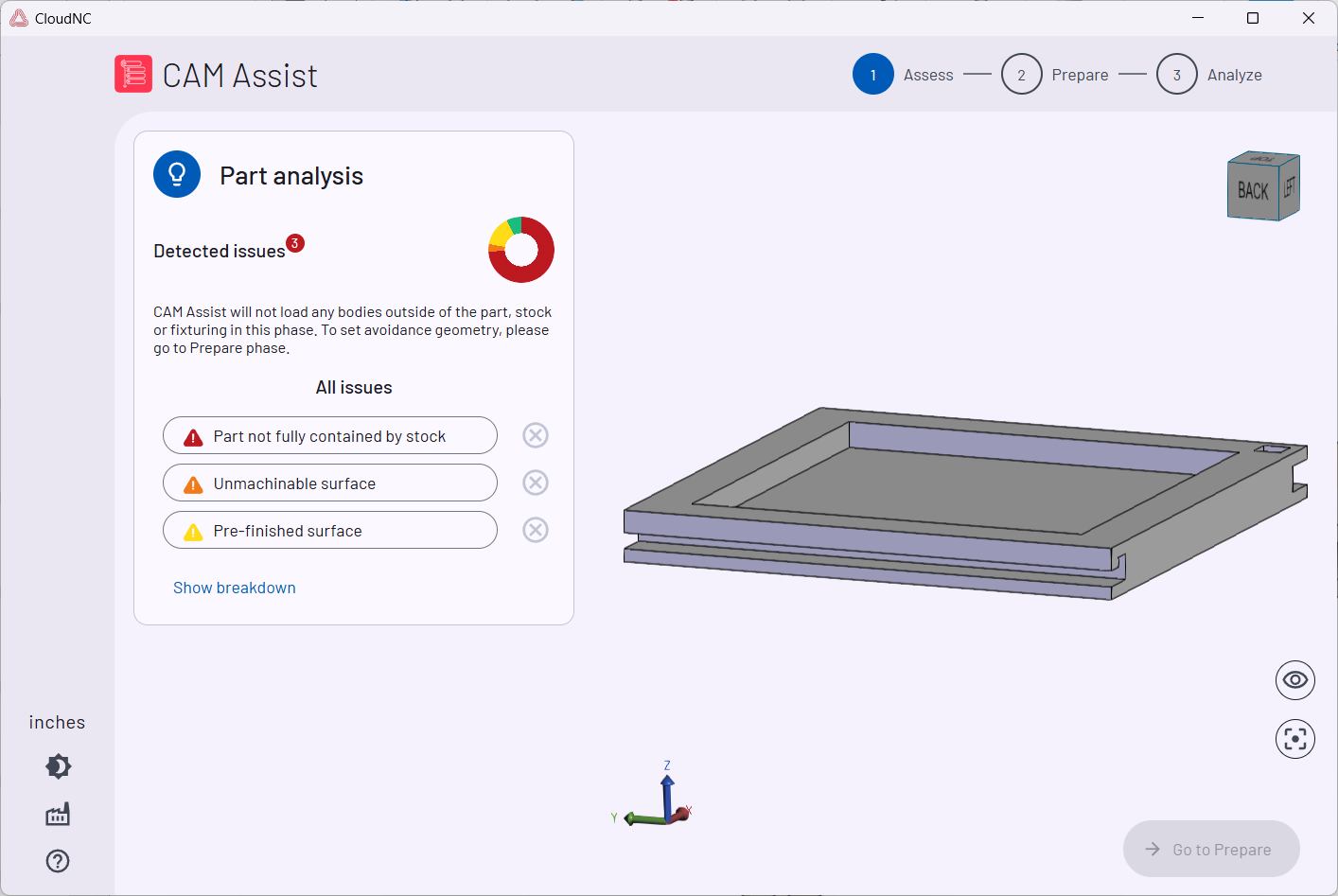

Nell'esempio mostrato qui, ci sono tre (3) problemi rilevati, uno di ciascuna categoria.
Esaminare i problemi
Ci sono diverse categorie di avviso che CAM Assist potrebbe indicare:
-
Giallo - Questi sono problemi minori che possono essere aspettative dell'utente o potrebbero non avere conseguenze gravi per la lavorazione. Un avviso comune in questa categoria è se il materiale è allineato con la faccia della parte (CAM Assist richiede un margine di materiale tra la parte e il materiale per creare un'operazione).
-
Arancione - Questi sono problemi maggiore. Se non affrontati, c'è una alta probabilità che CAM Assist produca risultati insoddisfacenti. Un esempio di questo è una superficie non lavorabile.
-
Rosso - Questi sono problemi gravi. Se non affrontati, CAM Assist non produrrà alcun risultato. Un esempio semplice è se il materiale non circonda completamente la parte. In generale, se ci sono problemi gravi, si raccomanda di chiudere CAM Assist e di affrontare i problemi nel pacchetto CAM prima di riprovare.
Il pulsante Mostra dettagli fornirà dettagli su tutti i problemi.

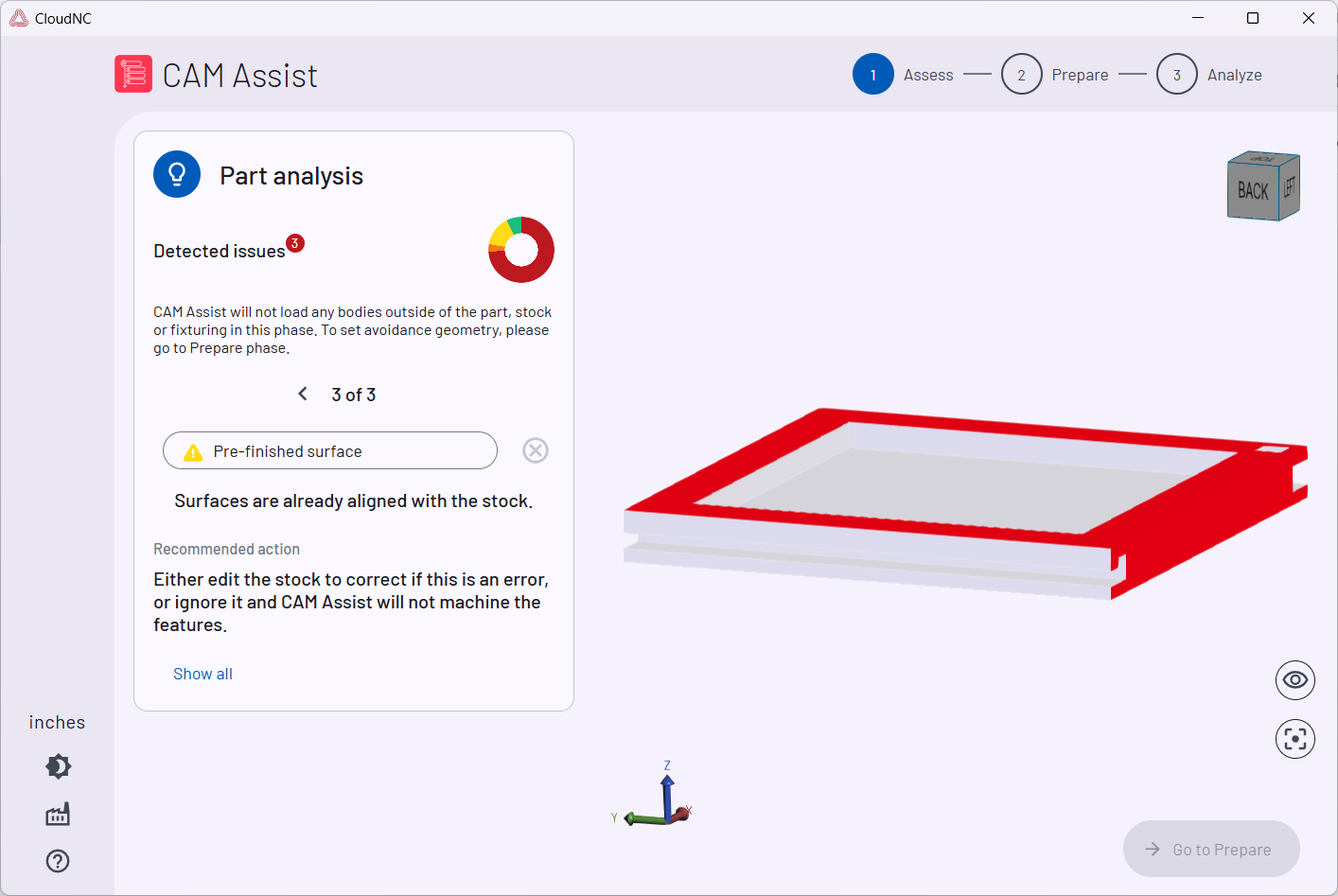

Selezionando ciascun problema verranno fornite ulteriori informazioni, potenziali azioni e verrà evidenziato il problema nella vista 3D. Cliccando su qualsiasi problema nell'elenco verrà mostrata ulteriore informazione e potenziali passaggi per risolverlo nella scheda. La visualizzazione cambierà anche, con tutti i corpi che diventano traslucidi e le facce interessate evidenziate in rosso. La scena può essere ruotata e zoomata per comprendere il contesto completo.
Il progresso verso la fase di Preparazione è bloccato fino a quando tutti i problemi gravi non sono stati risolti o scartati.
Scartare i problemi
I problemi possono essere scartati selezionando il pulsante di scarto.
Scartare un problema equivale ad accettare l'informazione, ma scegliere di procedere.

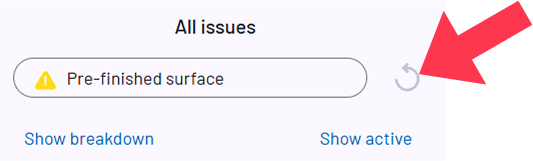

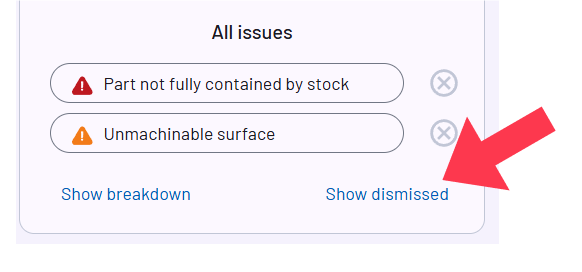

I problemi scartati possono essere recuperati selezionando il pulsante Mostra scartati, e poi selezionando il pulsante di recupero.
Altrimenti, i problemi scartati non verranno presentati nel pannello principale di analisi della parte.
Mostra dettagli tornerà all'elenco completo dei problemi.
