Kontrol bersama & cara membaca slider

Setiap operasi di Cutting Parameters Explorer menggunakan satu set kontrol yang sama. Pelajari mereka sekali di sini, kemudian setiap halaman operasi hanya menampilkan parameter mana yang ditampilkan oleh operasi tersebut.

Konservatif ↔ Agresif

Slider besar di bawah diagram adalah tombol utama tunggal. Geser ke arah Konservatif dan setiap nilai yang direkomendasikan bergeser ke arah pemotongan yang lebih aman — gaya lebih rendah, lebih sedikit panas, umur alat lebih lama, tetapi pekerjaan lebih lambat. Geser ke arah Agresif dan rekomendasi mendorong kecepatan dan penghilangan material yang lebih tinggi, dengan biaya lebih banyak beban pada alat, bagian, dan mesin. Ini adalah cara tercepat untuk menyeimbangkan seluruh pekerjaan dalam satu gerakan; slider individu kemudian disesuaikan dari situ.

Membaca slider parameter

Setiap parameter adalah trek horizontal dengan penanda di atasnya. Legenda di bagian atas panel menamainya:

Range handle — ujung band yang Anda izinkan untuk nilai tetap di dalamnya.

Nilai saat ini — tempat nilai berada saat ini.

Nilai yang direkomendasikan — pengaturan yang disarankan oleh explorer.

Nilai pada batas — ditampilkan ketika suatu nilai dikunci terhadap batas alat atau mesin.

Seret pegangan	Sempitkan atau lebarkan rentang nilai yang diperbolehkan.
Ketik nilai	Klik nilai untuk memasukkan angka yang tepat alih-alih menyeret. (Klik ikon kunci untuk mengetik nilai).
Kunci	Kunci nilai sehingga explorer tidak dapat mengubahnya ketika Anda mengubah sesuatu yang lain. Klik tombol ikon kunci untuk mengetik nilai.
Atur ulang	Kembalikan parameter ke nilai yang direkomendasikan.

Baris yang dapat disesuaikan vs. pembacaan

Parameter yang dapat disesuaikan adalah yang dapat Anda batas langsung dengan slider. Parameter pembacaan (misalnya laju penghilangan material, umpan per gigi atau defleksi alat pada beberapa operasi) adalah hasil yang dihitung — mereka bereaksi ketika Anda mengubah yang dapat disesuaikan, sehingga Anda dapat melihat konsekuensi dari perubahan sebelum berkomitmen padanya.

Baris yang dapat disesuaikan

(Contoh: Kecepatan spindle)

Hanya pembacaan

(Contoh: Laju penghilangan material)

Satuan

Panjang mengikuti preferensi unit Anda — label di sudut layar (misalnya inci) memberi tahu Anda yang aktif. Mengubah preferensi Anda antara milimeter dan inci secara otomatis mengubah label dan mengonversi setiap nilai. Kecepatan (rpm), sudut (derajat) dan nilai lainnya ditampilkan dalam satuan standar mereka tanpa terkecuali.

Tab Pemotongan dan Ramping

Beberapa operasi perlu memasukkan alat ke dalam material dengan gerakan ramping atau helikal. Untuk itu, explorer membagi kontrol menjadi tab Pemotongan (pangkalan utama) dan tab Ramping (gerakan masuk), masing-masing dengan parameter mereka sendiri.

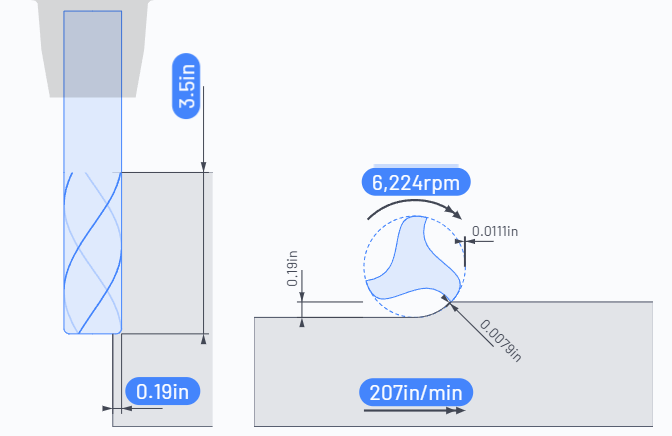

Diagram keterlibatan

Ilustrasi di sebelah kiri menunjukkan alat dan potongan yang dihasilkannya, diberi anotasi dengan dimensi kunci (kedalaman potongan, lebar potongan, kecepatan dan umpan). Itu diperbarui saat Anda menyesuaikan parameter, memberi Anda pemahaman visual tentang apa arti angka-angka tersebut.

Menyimpan

Simpan parameter pemotongan menyimpan pilihan Anda untuk operasi; Batal mengabaikan explorer.
