Setiap alat yang digunakan CAM Assist memerlukan sebuah holder — bagian yang menggenggam alat pemotong dan menghubungkannya ke spindle mesin. CAM Assist menggunakan bentuk holder untuk memeriksa kolisi dan menjaga jalur alat yang dihasilkannya tetap aman dan realistis. Ketika sebuah alat tiba tanpa holder, CAM Assist membuat default yang masuk akal untuk Anda, yang bisa Anda perbaiki di sini.
Anda akan menemukan layar Holder properties sebagai langkah ketiga dari editor perakitan alat (Assembly properties → Tool properties → Holder properties → Presets). Panduan ini menjelaskan setiap bidang di layar tersebut, sesuai urutan yang ditampilkan dalam tur aplikasi.
Catatan tentang satuan. Bidang panjang mengikuti sistem satuan pilihan Anda, sehingga ditampilkan dalam milimeter atau inci. Singkatan dalam tanda kurung setelah setiap label (misalnya DCONWS) adalah kode alat standar untuk properti tersebut — berguna jika Anda merujuk pada lembar data produsen.
Nilai yang disarankan. Ketika sebuah bidang kosong tetapi CAM Assist dapat menyimpulkan nilai yang masuk akal, ia menunjukkan saran di bawah bidang tersebut. Klik saran untuk menerapkannya.
Nama & deskripsi
- Nama — label yang dapat dikenali untuk holder. Ini diimpor dari perpustakaan alat Anda bila tersedia; Anda dapat mengeditnya dengan bebas.
- Deskripsi — catatan teks bebas opsional (misalnya catatan penggunaan atau referensi internal).
Kedua bidang tidak memengaruhi bagaimana CAM Assist memproses bagian — mereka ada untuk membantu Anda mengidentifikasi holder di perpustakaan Anda.
Geometri utama
Ini adalah bagian yang paling penting untuk jalur alat yang aman: bentuk fisik dari holder.
Diameter koneksi, sisi benda kerja (DCONWS)
Diameter holder di mana ia bertemu dengan alat pemotong (sisi benda kerja - ujung dekat dengan bagian). Ini adalah bagian bawah holder, terdekat dengan tempat pemotongan terjadi.
Segmen holder
Sebuah holder dijelaskan sebagai tumpukan segmen yang berjalan dari sisi benda kerja (bawah, terdekat dengan bagian) hingga ke sisi mesin (atas, terdekat dengan spindle). Setiap segmen adalah satu bagian dari profil holder; bersama-sama mereka menggambarkan bentuk keseluruhannya — misalnya, hidung ramping dekat alat melebar menjadi badan yang lebih besar di bagian atas.
Setiap segmen memiliki tiga nilai:
- Diameter tubuh (BD) — diameter dari bagian tersebut. Untuk bagian yang meruncing, ini adalah diameter di ujung sisi benda kerjanya (belakang).
- Panjang tubuh (LB) — sejauh mana bagian tersebut merentang sepanjang sumbu holder. Panjang semua segmen bersama membentuk panjang keseluruhan holder.
-
Setengah sudut taper tubuh (BHTA) — sudut setengah dari taper bagian tersebut:
- 0° — bagian silinder lurus (sisi sejajar).
- Sebuah sudut positif — kerucut yang melebar ke sisi mesin, digunakan untuk menggambarkan holder yang meruncing.
Menambah dan menghapus segmen
- Gunakan tombol + pada sisi mesin untuk menambah segmen baru di bagian atas. Ini memungkinkan Anda membangun bentuk yang lebih kompleks — misalnya badan lebar yang berada di atas hidung ramping.
- Segmen dihapus dari sisi mesin ke dalam, sehingga Anda dapat memangkas holder satu segmen pada satu waktu menggunakan ikon hapus (tong sampah) di segmen paling atas.

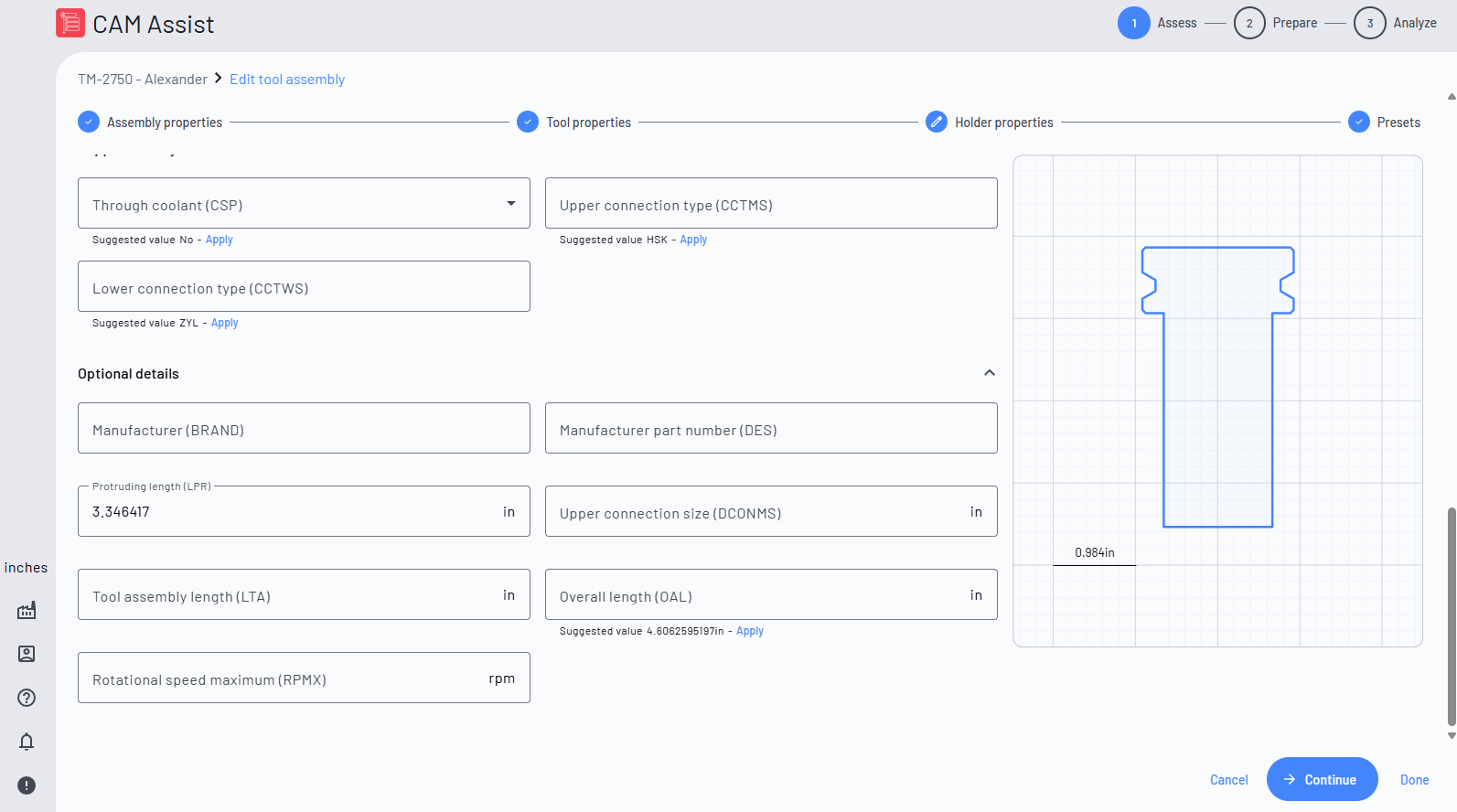

Tampilan langsung
Diagram di sebelah kanan diperbarui saat Anda mengedit, menggambarkan profil holder melawan alat pemotong. Gunakan ini untuk memeriksa bentuk sebelum Anda menyimpan — jika sebuah segmen terlihat salah, tampilan langsung biasanya akan membuatnya jelas.
Bahan holder
Kode bahan tubuh (BMC)
Apa yang terbuat dari tubuh holder. Ini berfungsi untuk perilaku kolisi dan kekakuan CAM Assist. Pilih kecocokan terdekat dari daftar.
Data tambahan
Tambahan opsional yang membuat definisi holder lebih lengkap. Isi ini saat perpustakaan alat Anda menyediakannya.
- Pendingin melalui (CSP) — apakah holder mendukung pendingin yang disuplai melalui alat.
- Jenis koneksi atas (CCTMS) — standar koneksi di sisi mesin (ujung spindle), misalnya taper tertentu atau antarmuka alat.
- Jenis koneksi bawah (CCTWS) — standar koneksi di sisi benda kerja (ujung alat).
Detail opsional
Informasi referensi yang membantu menjaga perpustakaan Anda rapi dan dapat dilacak. Tidak ada dari ini yang diperlukan untuk menjalankan CAM Assist, tetapi berguna untuk pencatatan dan untuk mencocokkan holder kembali ke katalog pemasok.
- Pabrikan (BRAND) — pembuat holder.
- Nomor bagian pabrikan (DES) — nomor bagian/desiginasi dari pemasok.
- Panjang menonjol (LPR) — sejauh mana holder menonjol.
- Ukuran koneksi atas (DCONMS) — diameter koneksi di sisi mesin.
- Panjang perakitan alat (LTA) — panjang keseluruhan dari perakitan alat lengkap.
- Panjang keseluruhan (OAL) — panjang keseluruhan dari holder.
- Kecepatan rotasi maksimum (RPMX) — kecepatan spindle maksimum yang aman untuk holder ini, dalam RPM.
Tips
- Anda tidak perlu mengisi semuanya. Bagian Geometri utama adalah yang menjaga jalur alat tetap aman; bagian lainnya adalah detail opsional.
- Perhatikan tampilan langsung saat Anda mengedit — ini adalah cara tercepat untuk memastikan bahwa holder terlihat benar.
- Ketika CAM Assist menawarkan nilai yang disarankan, menerapkannya biasanya adalah titik awal yang baik yang kemudian dapat Anda sesuaikan.
- Ketika Anda sudah puas, gunakan Continue untuk melanjutkan ke preset, atau Done untuk menyimpan dan keluar.
