Drill twist menghasilkan lubang bulat. CAM Assist membutuhkan diameternya, jangkauan, dan geometri ujung untuk merencanakan siklus pengeboran dan tembusan.
ℹ️ Setiap alat juga menunjukkan Nama, Deskripsi, Tipe alat, Penggunaan yang diizinkan, dan Bahan stok yang diizinkan di atas bagian geometri — lihat gambaran umum.
|

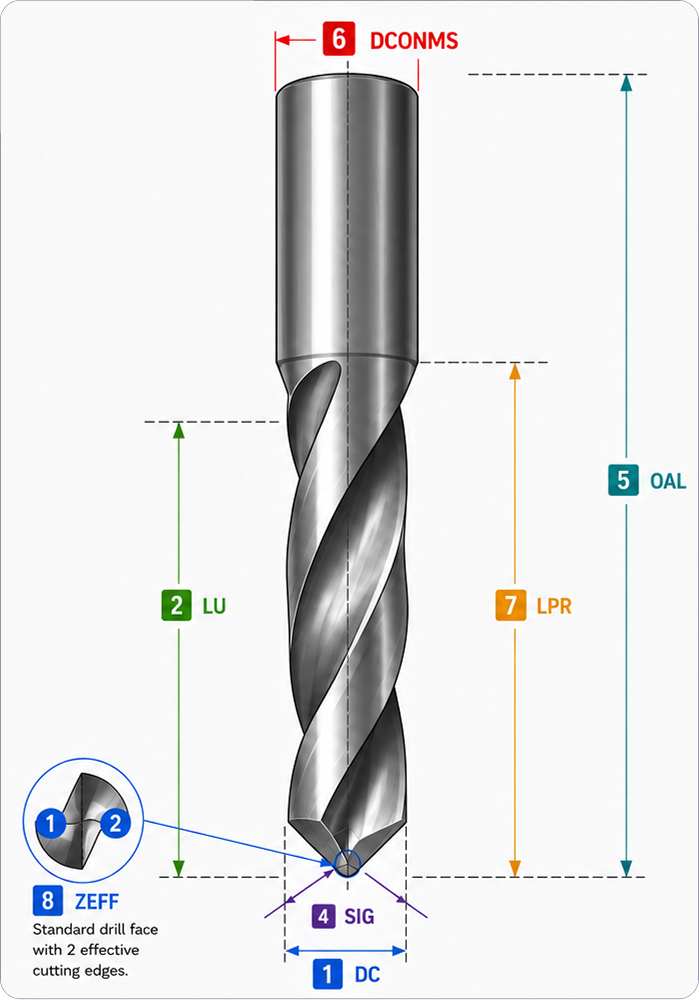

Gunakan kunci ini untuk memahami apa yang dikendalikan oleh setiap nilai input pada bor.
1. Diameter (DC)Diameter penuh dari bor.
2. Panjang yang dapat digunakan (LU)Panjang flute atau kedalaman maksimum bor.
Panjang yang dapat digunakan (LU) mewakili panjang flute dan menentukan kedalaman pengeboran maksimum. Jika bor tidak dapat mencapai dasar lubang atau kedalaman yang diinginkan, biasanya karena panjang yang dapat digunakan tidak memadai.
3. Mode UjungGaya ujung bor.
4. Sudut ujung (SIG)Sudut ujung yang termasuk dari ujung bor (hanya digunakan ketika Mode Ujung Sudut Ujung dipilih).
5. Panjang keseluruhan (OAL)Panjang fisik penuh dari bor dari ujung ke sisi mesin.
6. Diameter koneksi sisi mesin (DCONMS)Diameter batang yang cocok ke dalam pemegang atau spindle.
7. Panjang yang menonjol (LPR)Panjang bor yang menonjol dari pemegang dalam sebuah rakitan (stickout).
8. Jumlah tepi pemotongan efektif wajah (ZEFF)Jumlah tepi pemotongan efektif pada wajah bor. Untuk bor standar, jumlah ini adalah 2. |
Geometri pemotongan utama
Diameter DC
|
Diameter bor; menetapkan ukuran lubang dan merupakan faktor utama untuk kecepatan dan umpan. |
|---|---|
Panjang yang dapat digunakan LU
|
Panjang flute (yang dapat digunakan), yang menetapkan lubang terdalam yang dapat dihasilkan oleh bor. |
| Mode ujung | Bagaimana geometri ujung didefinisikan: berdasarkan Panjang ujung atau Sudut ujung. Bidang yang cocok muncul di bawahnya. |
Panjang ujung PL Panjang ujung |
Panjang aksial dari ujung bor. |
Sudut ujung SIG Sudut ujung |
Sudut yang termasuk dari ujung (misalnya 118° atau 140°). Mempengaruhi thrust, pemusatan, dan bentuk dasar lubang. |
Jumlah tepi pemotongan efektif wajah ZEFF
|
Jumlah bibir pemotongan di ujung (biasanya dua). Mengatur laju umpan. |
Geometri Non-pemotongan
Panjang keseluruhan OAL
|
Panjang total dari permukaan pemegang ke ujung. |
|---|---|
Diameter koneksi sisi mesin DCONMS
|
Diameter batang/koneksi di mana bor bertemu pemegang. |
Panjang yang menonjol LPR
|
Panjang default bor yang menonjol (stickout); rakitan dapat menimpa. |
| Mode batang | Dasar untuk batang yang sederhana, atau Advanced untuk profil tubuh bertahap (segmen tubuh) ketika tubuh bukan silinder sederhana. |
Bahan alat
Bahan alat BMC
|
Substrat bor (misalnya, karbida, HSS). |
|---|---|
Sifat pelapisan CTP
|
Apakah bor dilapisi. |
Pelapisan COATN
|
Nama/penunjukan pelapisan, jika ada. |
Identifikasi grade GRDID
|
Grade dari produsen. |
Geometri pemotongan tambahan
Sudut heliks flute FHA
|
Sudut heliks dari flute; mempengaruhi pengosongan chip. |
|---|---|
Pasokan pendingin CSP
|
Apakah bor memiliki pendingin melalui alat (penting untuk lubang dalam). |
Kode koneksi jenis sisi mesin CCTMS
|
Kode koneksi/antarmuka standar di sisi mesin. |
Detail opsional
Produsen BRAND
|
Pembuat alat. |
|---|---|
Nomor bagian produsen DES
|
Nomor katalog/bagian. |
Panjang flute LCF
|
Panjang bagian fluted (chip). |
Panjang batang LS
|
Panjang batang. |
Panjang penjepit sisi mesin LSCMS
|
Panjang yang dijepit dalam pemegang di sisi mesin. |
Panjang fungsional LF
|
Panjang fungsional dari bor. |
Panjang rakitan alat LTA
|
Panjang keseluruhan dari alat yang dirakit. |
Jumlah tepi pemotongan efektif wajah NOF
|
Jumlah tepi/flute pemotongan efektif. |
Rasio diameter panjang yang dapat digunakan ULDR
|
R |
