Properti end mill

End mill solid adalah pemotong milling serbaguna yang digunakan oleh CAM Assist untuk meratakan dan menyelesaikan dinding, lantai, dan kantong.

ℹ️ Setiap alat juga menunjukkan Nama, Deskripsi, Tipe alat, Penggunaan yang diizinkan, dan Bahan stok yang diizinkan di atas bagian geometri — lihat ikhtisar.

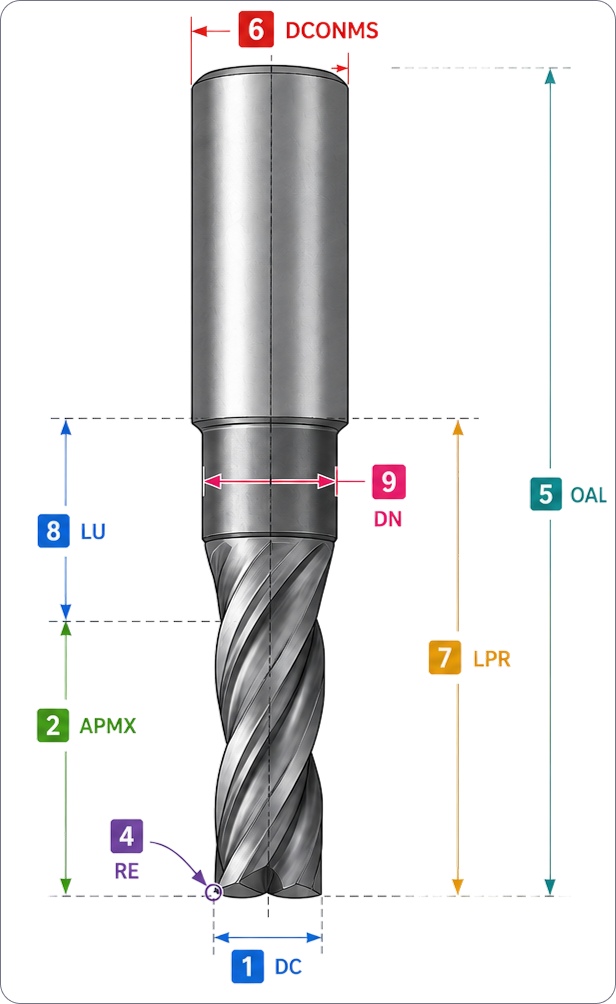

Gunakan kunci ini untuk memahami kontrol nilai input pada alat. 1. Diameter (DC) Diameter penuh dari bagian pemotongan alat. 2. Kedalaman potong maksimum (APMX) Panjang pemotongan aksial maksimum yang tersedia. Dari ujung alat hingga akhir bagian pemotongan. 3. Hitung flute (ZEFP) Jumlah flute pemotongan (tepi pemotongan) pada alat. (Mempengaruhi kinerja, tidak ditampilkan sebagai panjang atau diameter.) 4. Radius sudut (RE) Radius pada sudut pemotongan bawah alat. 5. Panjang keseluruhan (OAL) Panjang fisik penuh alat dari ujung hingga ke sisi mesin. 6. Diameter koneksi sisi mesin (DCONMS) Diameter dari shank sisi mesin yang cocok dengan pemegang atau spindle. 7. Panjang menjulang (LPR) Panjang alat yang menjulang dari pemegang dalam suatu rakitan (stickout). 8. Panjang yang dapat digunakan (LU) Jangkauan yang dapat digunakan dari alat sebelum shank atau bahu mungkin mengganggu. Panjang yang dapat digunakan (LU) menentukan jangkauan maksimum alat dalam arah aksial sebelum shank atau bahu mengganggu benda kerja. Jika pemotong tidak mencapai bagian bawah kantong atau tidak menyentuh dinding, biasanya karena panjang yang dapat digunakan tidak mencukupi. 9. Diameter leher (DN) Diameter bagian leher yang diperkecil (relief) di belakang bagian pemotongan untuk memberikan ruang.

Geometri pemotongan utama

Dimensi yang paling penting — pastikan ini sesuai dengan alat yang sebenarnya.

Diameter DC	Diameter pemotongan. Salah satu faktor utama untuk kecepatan, umpan, dan stepover.
Kedalaman potong maksimum APMX	Kedalaman maksimum yang dapat dipotong alat dalam satu lintasan aksial; biasanya panjang flute. CAM Assist tidak akan melakukan pemotongan lebih dalam dari ini dalam satu lintasan.
Hitung flute ZEFP	Jumlah tepi pemotongan di sekitar tepi. Secara langsung mempengaruhi laju umpan, jadi nilai yang salah memberikan umpan yang tidak realistis.
Gaya sudut	Bentuk sudut pemotongan: Persegi, Radius atau Chamfer. Mengubah bagaimana alat menyelesaikan lantai dan sudut internal. Bidang di bawah ini muncul tergantung pada pilihan.
Radius sudut RE Radius	Pembulatan di ujung alat; penting untuk lantai dan fillet yang akurat.
Sudut chamfer sudut KCH Chamfer	Sudut chamfer sudut.
Lebar chamfer sudut CHW Chamfer	Lebar chamfer sudut.

Geometri non-cutter

Bagian alat yang tidak memotong tetapi mempengaruhi jangkauan dan pemeriksaan tabrakan.

Panjang keseluruhan OAL	Panjang total dari wajah pemegang hingga ujung.
Diameter koneksi sisi mesin DCONMS	Diameter shank/koneksi di mana alat bertemu pemegang; digunakan untuk penyesuaian pemegang dan ruang kosong.
Panjang menjulang LPR	Panjang default alat yang menjulang (stickout). Rakitan dapat mengesampingkan ini dengan stickout mereka sendiri.

Geometri relief / leher

Jangkauan pemotongan dan badan di bawah flute — digunakan untuk menghindari gouge dan tabrakan.

Panjang yang dapat digunakan LU	Panjang alat di bawah pemegang yang dapat dibawa ke dalam potongan.
Mode shank	Dasar untuk leher/shank sederhana, atau lanjutan untuk mendefinisikan profil tubuh bertahap.
Diameter leher DN Dasar	Diameter yang diperkecil dari leher di belakang flute, untuk memberikan ruang di fitur dalam.
Segmen tubuh Lanjutan	Profil multi-tahap (diameter, panjang, dan sudut kemiringan) untuk alat yang tubuhnya bukan silinder sederhana.

Bahan alat

Bahan alat BMC	Substrat pemotong (mis. karbida, HSS). Membantu CAM Assist menilai kekakuan dan data pemotongan yang sesuai.
Sifat pelapisan CTP	Apakah alat dilapisi.
Pelapisan COATN	Nama/deskripsi pelapisan, jika ada.
Identifikasi grade GRDID	Grade produsen, untuk pencocokan material yang lebih halus.

Geometri pemotongan tambahan

Detail lebih halus yang menyempurnakan pilihan parameter CAM Assist ketika Anda memilikinya.

Sudut heliks flute FHA	Sudut heliks dari flute.
Sudut rake radial GAMF	Sudut rake radial dari tepi pemotongan.
Pengisian coolant CSP	Apakah alat memiliki coolant melalui alat.
Pecah chip CBMD	Penunjukan produsen chip breaker, jika dipasang.
Tipe kode koneksi sisi mesin CCTMS	Kode koneksi/interface
