Alat fräser (ball-nose) memiliki ujung hemispherical dan merupakan pemotong pilihan CAM Assist untuk kontur 3D, penyelesaian permukaan melengkung dan pemesinan fillet.
ℹ️ Setiap alat juga menunjukkan Nama, Deskripsi, Jenis alat, Penggunaan yang diizinkan dan Material stok yang diizinkan di atas bagian geometri — lihat ikhtisar.
|

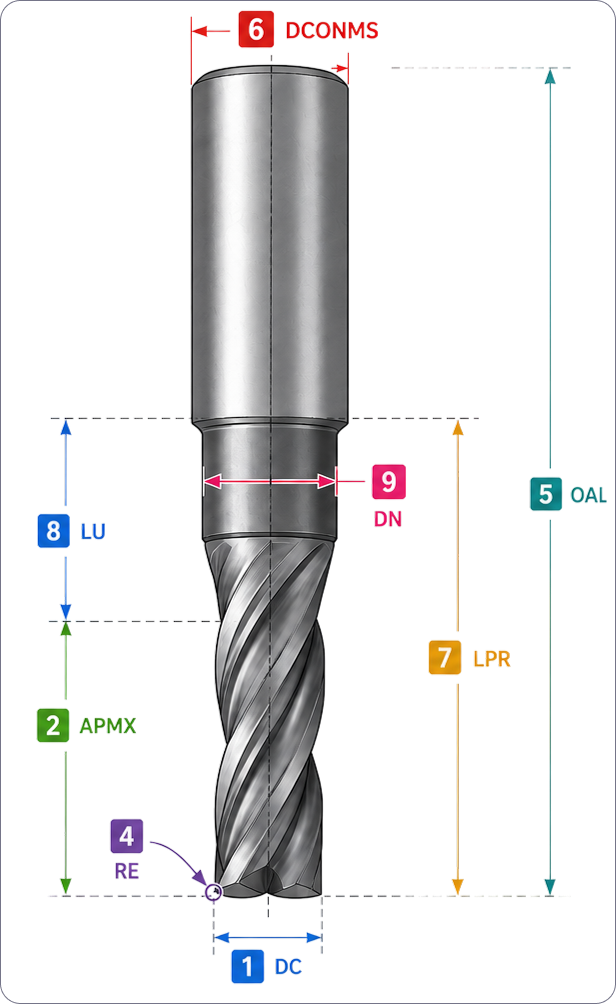

Gunakan kunci ini untuk memahami apa yang dikontrol oleh masing-masing nilai input pada alat.
1. Diameter (DC)Diameter penuh dari bagian pemotong alat.
2. Kedalaman potong maksimum (APMX)Panjang pemotongan aksial maksimum yang tersedia. Dari ujung alat hingga ujung bagian pemotong.
3. Jumlah flute (ZEFP)
Jumlah flutes pemotongan (tepi pemotongan) pada alat.
4. Radius sudut (RE)Radius pada sudut pemotongan bagian bawah alat.
5. Panjang total (OAL)Panjang fisik penuh dari alat dari ujung ke sisi mesin.
6. Diameter koneksi sisi mesin (DCONMS)Diameter shank sisi mesin yang cocok dengan pemegang atau spindle.
7. Panjang menonjol (LPR)Panjang alat yang menonjol dari pemegang dalam suatu rakitan (stickout).
8. Panjang yang dapat digunakan (LU)Jangkauan yang dapat digunakan dari alat sebelum shank atau bahu mungkin mengganggu. Panjang yang dapat digunakan (LU) menentukan jangkauan maksimum alat dalam arah aksial sebelum shank atau bahu mengganggu benda kerja. Jika pemotong tidak sampai ke dasar saku atau melawan dinding, biasanya karena panjang yang dapat digunakan tidak memadai.
9. Diameter leher (DN)Diameter bagian leher yang dikurangi (relief) di belakang bagian pemotong untuk memberikan ruang.
|
|
Geometri pemotongan utama
| Mode pengukuran | Apakah mendefinisikan bola berdasarkan diameter-nya atau radius sudut-nya. Untuk bola sejati, kedua hal ini saling terkait (radius = ½ diameter); masukkan mana yang Anda miliki dan lainnya akan mengikuti. |
|---|---|
Diameter DC
|
Diameter pemotongan. Faktor utama dari feed, kecepatan dan stepover. |
Radius sudut RE
|
Radius ujung. Untuk bola penuh ini sama dengan setengah diameter; ini mendefinisikan lantai dan fillet yang dapat dihasilkan alat. |
Kedalaman potong maksimum APMX
|
Paling dalam alat dapat memotong dalam satu lintasan aksial; biasanya adalah panjang flute. |
Jumlah flute ZEFP
|
Jumlah tepi pemotongan di sekitar tepi luar. Secara langsung mempengaruhi laju umpan. |
Geometri non-pemotongan
Panjang total OAL
|
Panjang total dari wajah pemegang hingga ujung. |
|---|---|
Diameter koneksi sisi mesin DCONMS
|
Diameter shank/koneksi tempat alat bertemu dengan pemegang. |
Panjang yang menonjol LPR
|
Panjang alat yang menonjol secara default (stickout); rakitan dapat menggantinya. |
Geometri relief / shank
Panjang yang dapat digunakan LU
|
Panjang di bawah pemegang yang dapat dibawa ke dalam potong. |
|---|---|
| Mode shank | Dasar untuk leher sederhana, atau Lanjutan untuk profil tubuh bertahap. |
Diameter leher DN Dasar |
Diameter leher yang dikurangi untuk memberikan ruang di fitur yang dalam. |
| Segmen tubuh Lanjutan | Profil tubuh multi-tingkat (diameter, panjang, sudut taper). |
Material alat
Material alat BMC
|
Substrat pemotong (misalnya karbida, HSS). |
|---|---|
Pelapisan COATN
|
Nama/penunjukan pelapisan, jika ada. |
Sifat pelapisan CTP
|
Apakah alat dilapisi. |
Identifikasi grade GRDID
|
Grade dari pabrikan. |
Geometri pemotongan tambahan
Sudut heliks flute FHA
|
Sudut heliks dari flutes. |
|---|---|
Pasokan coolant CSP
|
Apakah alat memiliki coolant melewati alat. |
Sudut rake radial GAMF
|
Sudut rake radial dari tepi pemotongan. |
Patah chip CBMD
|
Penunjukan pabrikan untuk pematah chip, jika dipasang. |
Tipe kode koneksi sisi mesin CCTMS
|
Kode koneksi/interface yang distandarisasi di sisi mesin. |
Detail opsional
Produsen BRAND
|
Pembuat alat. |
|---|---|
Nomor bagian produsen DES
|
Nomor katalog/bagian. |
Panjang flute LCF
|
Panjang bagian fluted (chip). |
Panjang rakitan alat LTA
|
