Menggunakan faktor Scale

Cara membuat estimasi waktu siklus CAM Assist sesuai dengan apa yang sebenarnya terjadi di mesin Anda.

Apa yang dilakukan Faktor Skala

Faktor Skala menyesuaikan waktu siklus yang dihitung oleh CAM Assist agar sesuai dengan waktu pemesinan nyata yang Anda lihat di spindle. Perhitungan saja tidak dapat memperhitungkan semua yang dilakukan mesin fisik — percepatan dan perlambatan pada setiap gerakan, waktu henti, pergantian alat, dan efisiensi umum peralatan — sehingga estimasi sering kali sedikit kurang atau lebih. Faktor Skala menutup celah itu.

Ini adalah pengali persentase sederhana yang diterapkan pada estimasi. Pada 100%, estimasi dibiarkan persis seperti yang dihitung. Pada 150%, setiap estimasi dikalikan dengan 1,5. Jadi jika CAM Assist memperkirakan 20 menit tetapi bagian sebenarnya memerlukan 30, faktor skala 150% menyelaraskan laporan tersebut.

Dalam satu kalimat: Faktor skala memberi tahu CAM Assist seberapa jauh estimasi mentah cenderung meleset, dalam persentase, sehingga waktu siklus yang dilaporkan sesuai dengan kenyataan.

Di mana menemukannya

Faktor Skala terletak di pengaturan mesin, sehingga setiap mesin dapat menyimpan nilai masing-masing — berguna ketika mesin Anda beroperasi pada kecepatan dunia nyata yang berbeda.

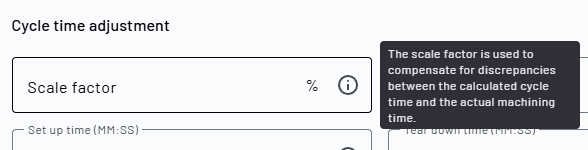

Mesin Saya › Tambah / Edit Mesin › Preferensi mesin › Penyesuaian waktu siklus › Faktor skala

Biarkan kolom kosong atau atur ke 100% jika Anda tidak ingin ada penyesuaian. Apa pun yang Anda masukkan berlaku untuk setiap estimasi yang dihasilkan CAM Assist untuk mesin itu.

Cara menghitung nilai yang tepat

Anda tidak perlu menebak. Jalankan satu bagian melalui CAM Assist dengan Faktor Skala dimatikan, bandingkan estimasi dengan waktu yang Anda percayai, dan biarkan angka-angka memberikan persentase kepada Anda.

1. Atur Faktor Skala ke 100% (atau biarkan kosong). Ini memberi Anda estimasi mentah CAM Assist yang tidak disesuaikan — angka yang akan Anda perbaiki.
2. Jalankan CAM Assist pada bagian yang representatif dan catat waktu siklus yang dilaporkannya. Sebut ini sebagai estimasi CAM Assist.
3. Dapatkan waktu referensi yang Anda percayai untuk bagian yang sama. Ini biasanya adalah waktu siklus dari paket CAM Anda setelah memposting jalur alat, tetapi juga bisa merupakan run yang diukur secara nyata di mesin. Sebut ini sebagai waktu referensi.
4. Bagi waktu referensi dengan estimasi CAM Assist, lalu kalikan dengan 100. Itu adalah Faktor Skala Anda.
5. Masukkan hasilnya ke dalam kolom Faktor Skala dan jalankan kembali. Waktu yang dilaporkan sekarang harus cocok dengan referensi Anda.

Perhitungannya

Ini adalah "perkalian silang" yang dituliskan. Anda sedang menyelesaikan proporsi: estimasi CAM Assist adalah 100% seperti waktu referensi adalah ke Faktor Skala yang Anda inginkan.

Estimasi CAM Assist  :  100%  =  Waktu referensi  :  Faktor skala

Disusun ulang, itu adalah:

Faktor skala (%) = (Waktu referensi ÷ Estimasi CAM Assist) × 100



Satu hal yang perlu diperhatikan: gunakan satuan yang sama di atas dan di bawah sebelum Anda membagi. Waktu siklus ditampilkan dalam MM:SS, jadi konversikan keduanya ke detik (atau ke menit desimal) terlebih dahulu — jika tidak, matematikanya tidak akan benar. Misalnya 9:36 adalah 9 menit 36 detik = 576 detik = 9,6 menit.

Contoh

Contoh 1 — kasus dasar

CAM Assist memperkirakan 20:00. Bagian sebenarnya membutuhkan 30:00 di mesin.

Faktor Skala = (30 ÷ 20) × 100 = 150%

Estimasi tersebut terlalu rendah, jadi Anda menyesuaikannya ke atas.

Contoh 2 — waktu referensi dari paket CAM

Dengan Faktor Skala di 100%, CAM Assist melaporkan 24:00. Program paket CAM yang Anda posting untuk bagian yang sama menghasilkan 30:00.

Faktor Skala = (30 ÷ 24) × 100 = 125%

Contoh 3 — ketika estimasi terlalu tinggi

CAM Assist melaporkan 12:00, tetapi waktu referensi Anda hanya 9:36 (9,6 menit).

Faktor Skala = (9,6 ÷ 12) × 100 = 80%

Di sini estimasi terlalu tinggi, jadi nilai di bawah 100% menurunkannya.

Contoh 4 — bekerja dalam detik

Estimasi CAM Assist 18:45 (1.125 s). Waktu referensi 22:30 (1.350 s).

Faktor Skala = (1.350 ÷ 1.125) × 100 = 120%

Referensi cepat

Estimasi CAM Assist	Waktu referensi	Perhitungan	Faktor skala
20:00	30:00	30 ÷ 20 × 100	150%
24:00	30:00	30 ÷ 24 × 100	125%
12:00	9:36	9.6 ÷ 12 × 100	80%
18:45	22:30	1350 ÷ 1125 × 100	120%

Tips untuk faktor yang dapat diandalkan

• Gunakan bagian yang tipikal dari apa yang Anda jalankan di mesin itu. Faktor yang disetel pada bagian yang tidak biasa tidak akan umum dengan baik.
• Hitung per mesin. Mesin cepat dengan daya tinggi dan mesin lama yang lebih lambat akan membutuhkan faktor yang berbeda, dan pengaturan disimpan pada setiap mesin untuk alasan itu.
• Untuk angka yang lebih stabil, rata-ratakan hasilnya di antara dua atau tiga bagian daripada bergantung pada satu bagian saja.
• Kunjungi kembali faktor tersebut jika Anda mengubah strategi alat, feed, dan kecepatan, atau mesin itu sendiri — celah yang diperbaiki bisa berubah.

FAQ

Apa yang terjadi jika saya membiarkan Faktor Skala kosong?

CAM Assist menganggapnya sebagai 100% dan melaporkan estimasi mentah tanpa penyesuaian.

Bisakah Faktor Skala di bawah 100%?

Ya. Jika CAM Assist memperkirakan terlalu tinggi, nilai di bawah 100% menurunkan waktu yang dilaporkan (lihat Contoh 3).

Apakah ini mengubah jalur alat atau strategi pemesinan saya?

Tidak. Faktor Skala hanya mempengaruhi waktu siklus yang dilaporkan dalam estimasi. Itu tidak menyentuh jalur alat, feed, kecepatan, atau apa pun yang sebenarnya dilakukan mesin.

Waktu referensi mana yang harus saya gunakan — paket CAM atau run mesin nyata?

Keduanya bisa. Waktu paket CAM yang diposting adalah yang paling praktis dan dapat diulang. Run yang diukur di mesin adalah yang paling akurat. Gunakan yang mana pun yang Anda percayai lebih untuk mesin itu.
