3+1 machining adalah proses CNC 4-sumbu yang menambahkan sumbu rotasi ke mesin 3-sumbu standar, memungkinkan benda kerja untuk diindeks atau diputar untuk penggilingan pada beberapa sisi dalam satu pengaturan.

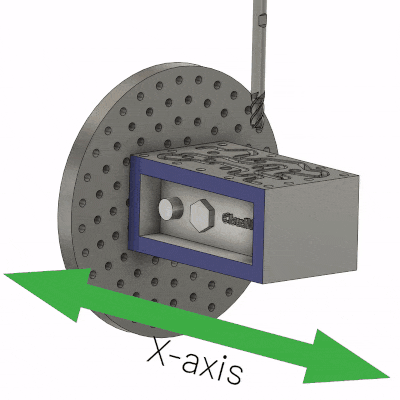

"3" mengacu pada sumbu X, Y, dan Z standar gerakan, sedangkan "1" mengacu pada sumbu tambahan, yang berputar di sekitar sumbu X atau Y. Mode pemesinan ini meminimalkan waktu pengaturan dan meningkatkan akurasi dibandingkan dengan pemesinan 3-sumbu tradisional, yang memerlukan beberapa langkah pemindahan ulang.
Menggunakan 3+1 - Mode sumbu yang ditentukan
-

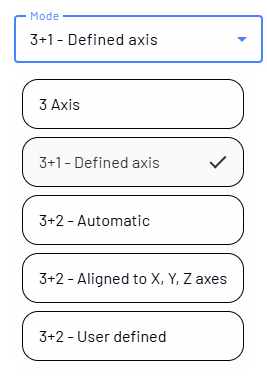

Pada fase Prepare di CAM Assist, pilih 3+1 - Defined axis dalam menu Mode

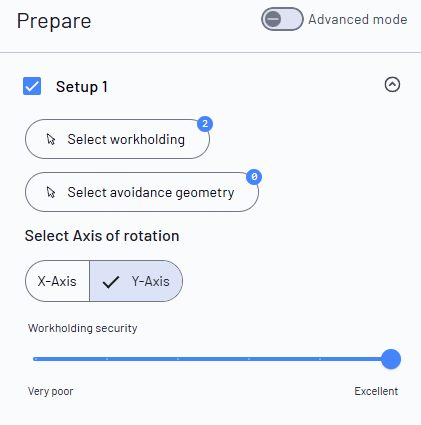

- Di panel Setup, pilih geometri pemegang kerja dan penghindaran jika perlu, dan tetapkan Axis of rotation (X or Y-axis)

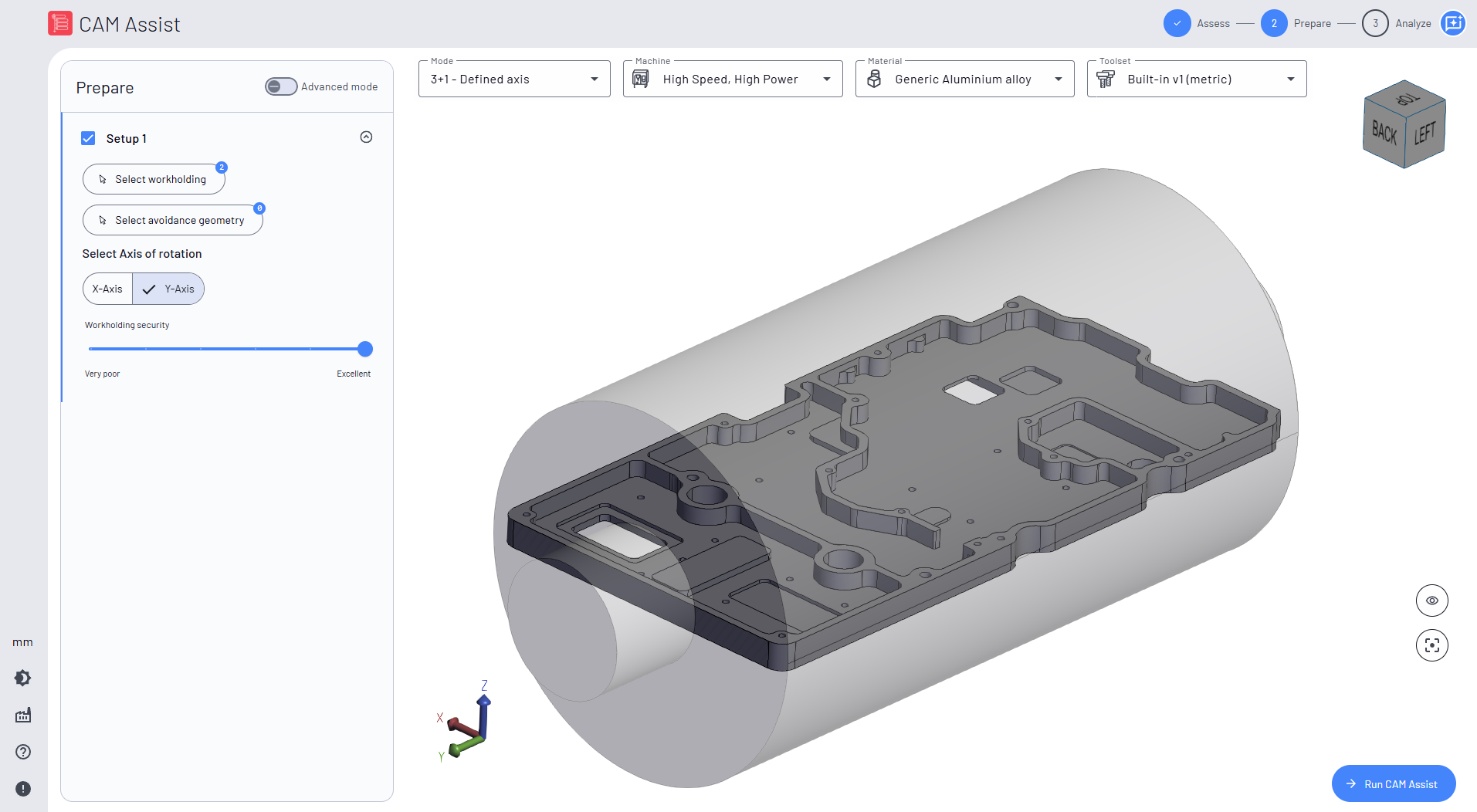

3. Selesaikan penetapan bidang lainnya di fase Prepare (Mesin, Material, dan Perangkat Alat) sesuai kebutuhan, dan pilih Run CAM Assist.
