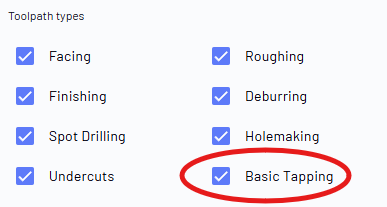

Jika dicentang, Tapping Dasar akan menghasilkan jalur alat pahat untuk masing-masing lubang yang sesuai pada model komponen Anda. Agar jalur alat pahat tapping dapat diterapkan, lubang yang dimodelkan harus memiliki ukuran tertentu, yaitu diameter bor inti, dan harus ada alat tap yang sesuai dalam perpustakaan alat yang dipasangkan dengan ukuran bor inti tersebut.
Sebagai contoh, jika ada lubang pada model komponen Anda dengan diameter 0.2 inci, dengan opsi Tapping Dasar dicentang, jalur alat bor akan dihasilkan oleh CAM Assist untuk mengebor lubang dengan ukuran ini (dengan asumsi ada alat bor yang sesuai dalam perpustakaan alat), yang akan diikuti oleh jalur alat pahat tapping menggunakan tap 1/4 inci, jika ini ada dalam perpustakaan.
Agar jalur alat pahat tapping diterapkan, lubang juga harus berupa lubang tembus atau lubang buta yang dimodelkan dengan profil bor, yaitu, dimodelkan dengan profil ujung bor.

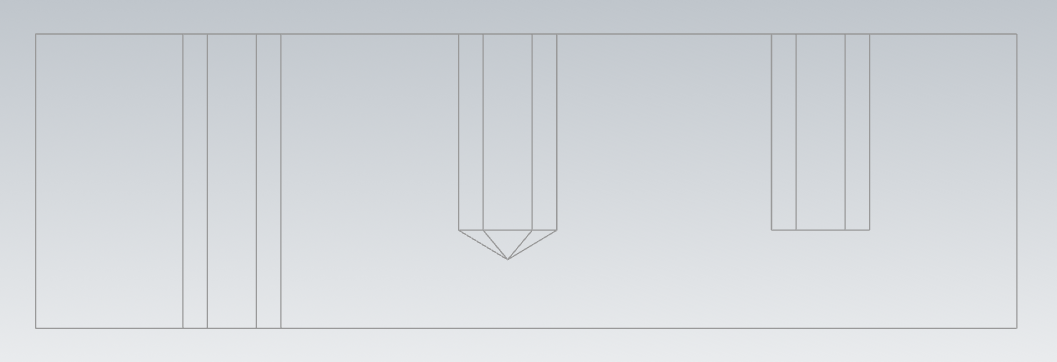

Dua lubang pertama di atas akan memiliki jalur alat pahat Tapping Dasar diterapkan, lubang di sebelah kanan tidak.
Daripada ukuran bor inti yang harus tepat, setiap alat tap memiliki rentang diameter lubang yang dipasangkan untuk fungsionalitas ini. Tapping Dasar akan menerapkan jalur alat pahat tap pada lubang yang dimodelkan dengan diameter yang diukur antara minimum dan maksimum diameter inti. Rentang ini ditunjukkan di bawah ini, diameter lubang yang dimodelkan harus berada di antara dan termasuk nilai-nilai ini:
Tapping Dasar saat ini mendukung Tipe ulir kasar
Penunjukan Ulir Standar (inci) |
Diameter Minor (inci) |
Diameter Mayor (inci) |
|---|---|---|
#1 |
0.05677 |
0.06183 |
#2 |
0.06745 |
0.07324 |
#3 |
0.07735 |
0.08411 |
#4 |
0.08602 |
0.09413 |
#5 |
0.09902 |
0.10713 |
#6 |
0.10553 |
0.11567 |
#8 |
0.13153 |
0.14167 |
#10 |
