Ketika menambahkan mesin baru di CAM Assist, nilai Spindle torque max harus diatur.
Nilai yang diharapkan dalam kolom ini adalah penilaian kontinu dari produsen spindle. CloudNC menyarankan pelanggan untuk merujuk pada grafik torsi dan daya spindle yang relevan dari produsen untuk menentukan nilai maksimum torsi spindle yang tepat.

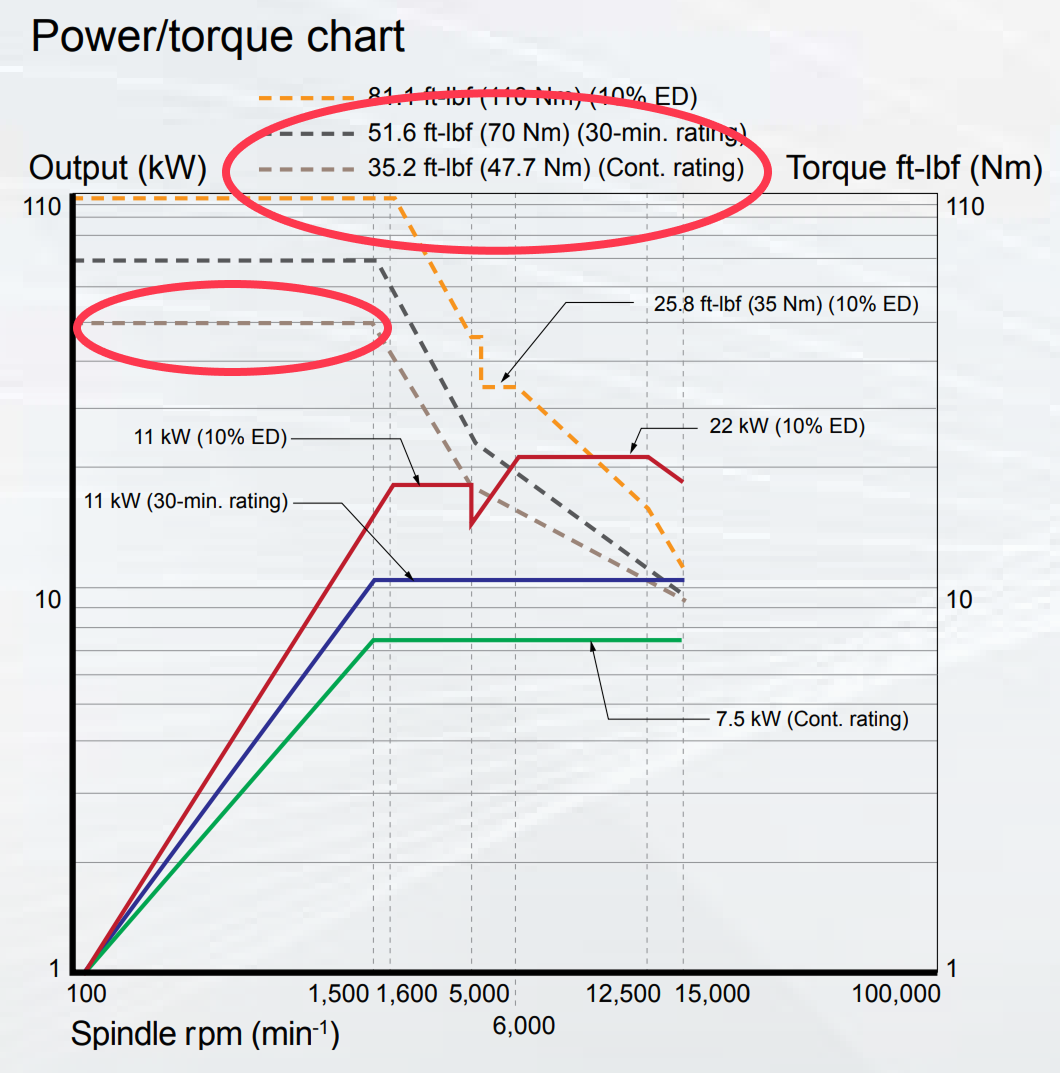

Contohnya, dalam grafik ini dari Mazak, penilaian torsi kontinu sebesar 32.2 ft lb (47.7 Nm) akan menjadi nilai yang digunakan di CAM Assist:
Umum bagi beberapa kurva torsi dipublikasikan untuk setiap spindle, yang mencerminkan duty cycle yang berbeda. Di grafik pertama, Anda dapat melihat kurva “10% ED", “30-min rating”, dan “Cont rating”. Ini mencerminkan fakta bahwa Anda dapat secara berkala meningkatkan torsi di atas penilaian kontinu tanpa mesin mati. Jadi kurva 10% ED memberikan torsi yang dapat Anda gunakan jika Anda memotong selama 6 menit dan kemudian mematikan selama 54 menit sisanya dari satu jam; penilaian 30 menit memberikan torsi yang dapat Anda gunakan jika Anda beroperasi selama 50% dari waktu di setiap jam, dll. Penilaian kontinu adalah yang harus dipilih karena ini menjamin bahwa Anda dapat menjalankan terus-menerus pada torsi tersebut tanpa mengalami overheating atau de-rating pada mesin.

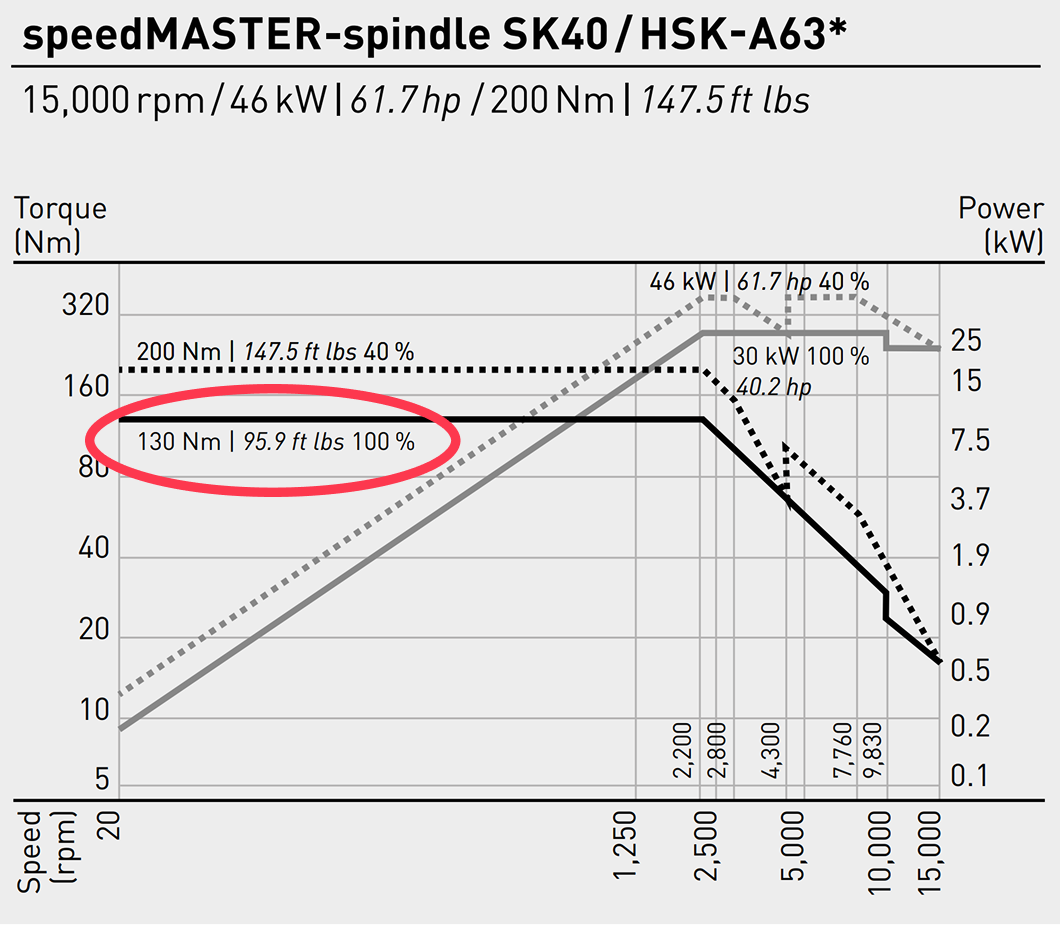

Dalam grafik ini dari DMG MORI, penilaian torsi kontinu sebesar 95.9 ft lb (130 Nm) akan menjadi nilai yang digunakan di CAM Assist:

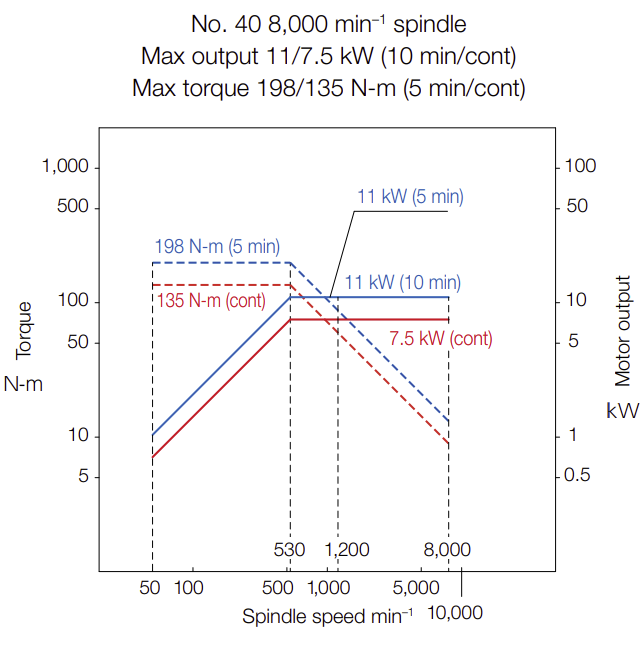

Dalam contoh di bawah ini dari Okuma, rentang 198-135 Nm (146-99.5 ft lb) jelas. Untuk operasi yang konservatif, nilai yang lebih rendah akan dimasukkan ke CAM Assist.

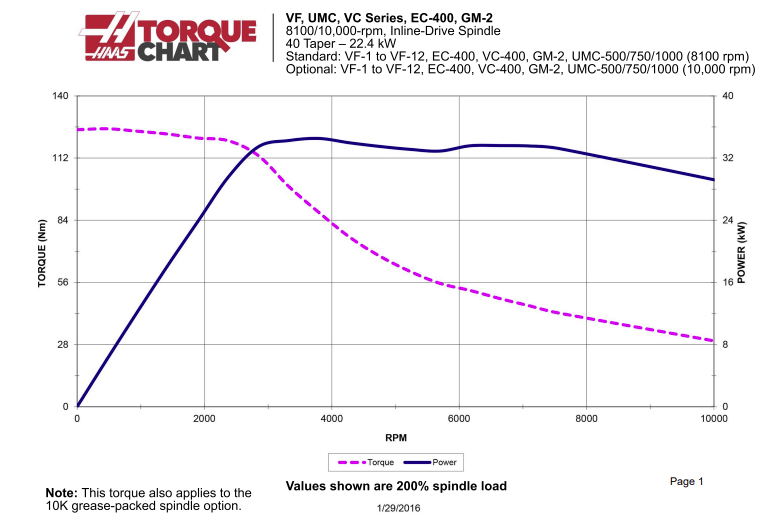

Untuk beberapa produsen spindle, informasi perlu diinterpretasikan sedikit berbeda. Contohnya, dalam grafik Haas, nilai torsi sering kali dikutip pada 200% beban spindle, yang jauh lebih tinggi daripada nilai kontinu (yaitu 100% beban spindle) yang diperlukan di CAM Assist. Bengkel mungkin dan memang melebihi parameter beban spindle, tetapi hanya untuk periode waktu yang singkat. Dalam kasus seperti ini, Anda dapat mengubah dari 200% ke 100% dengan membagi nilai torsi yang dikutip menjadi dua, jadi dalam contoh di bawah ini, jika nilai torsi 200% adalah 125 Nm (92 ft lb), setengah dari itu adalah 62.5 Nm (46 ft lb).
Spindle secara umum memiliki dua wilayah operasi utama: satu wilayah torsi konstan (hingga rpm "corner" tertentu) dan di atas itu, wilayah daya konstan. Ini dapat dilihat dalam gambar di atas. Sebuah spindle akan memberikan torsi puncak pada rpm yang lebih rendah, dan kemudian di atas rpm "corner", torsi akan mulai turun.
Trade-off antara daya, torsi, dan kecepatan spindle maksimum pada dasarnya akan bergantung pada desain motor, dan apakah ada gearbox. Kecepatan spindle maksimum yang lebih tinggi sering kali berarti mengorbankan torsi dan sebaliknya.
