Edit Tool Assembly yang Digunakan dalam Operasi

Ketika mengedit operasi, mungkin untuk mengubah alat yang digunakan, atau mengedit perakitan alat.

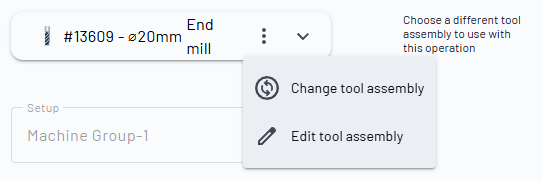

Pemilih Perakitan Alat

Pemilih perakitan alat memiliki dua mode:

1. Diperkecil - Ketika diperkecil, informasi perakitan alat dibatasi.
   1. Menggerakkan mouse di atas pemilih perakitan alat akan menampilkan perpustakaan alat induk dari perakitan alat

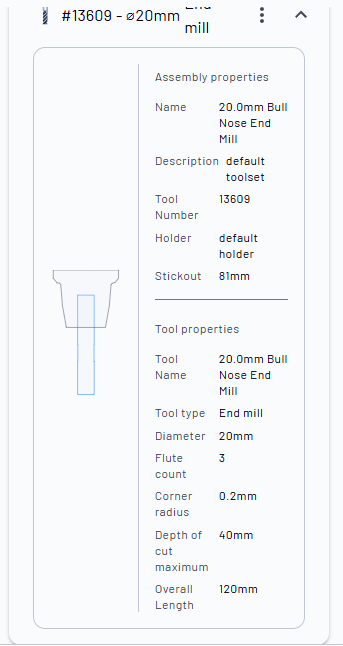

1. Memperluas - Mengklik pemilih perakitan alat memperluas komponen untuk mengungkapkan lebih banyak informasi tentang perakitan alat:

Untuk memperkecil pemilih perakitan alat, klik tombol Collapse di bagian atas komponen.

Ubah Perakitan Alat

Menerapkan alat lain pada suatu operasi dilakukan dengan fungsi Change tool assembly.

1. Di dalam pemilih perakitan alat, pilih tombol menu konteks (tiga titik vertikal)

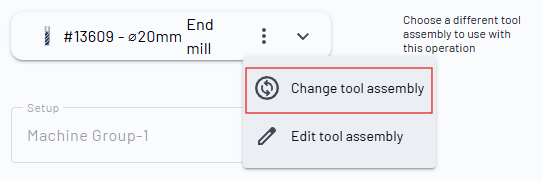

2. Pilih Change tool assembly

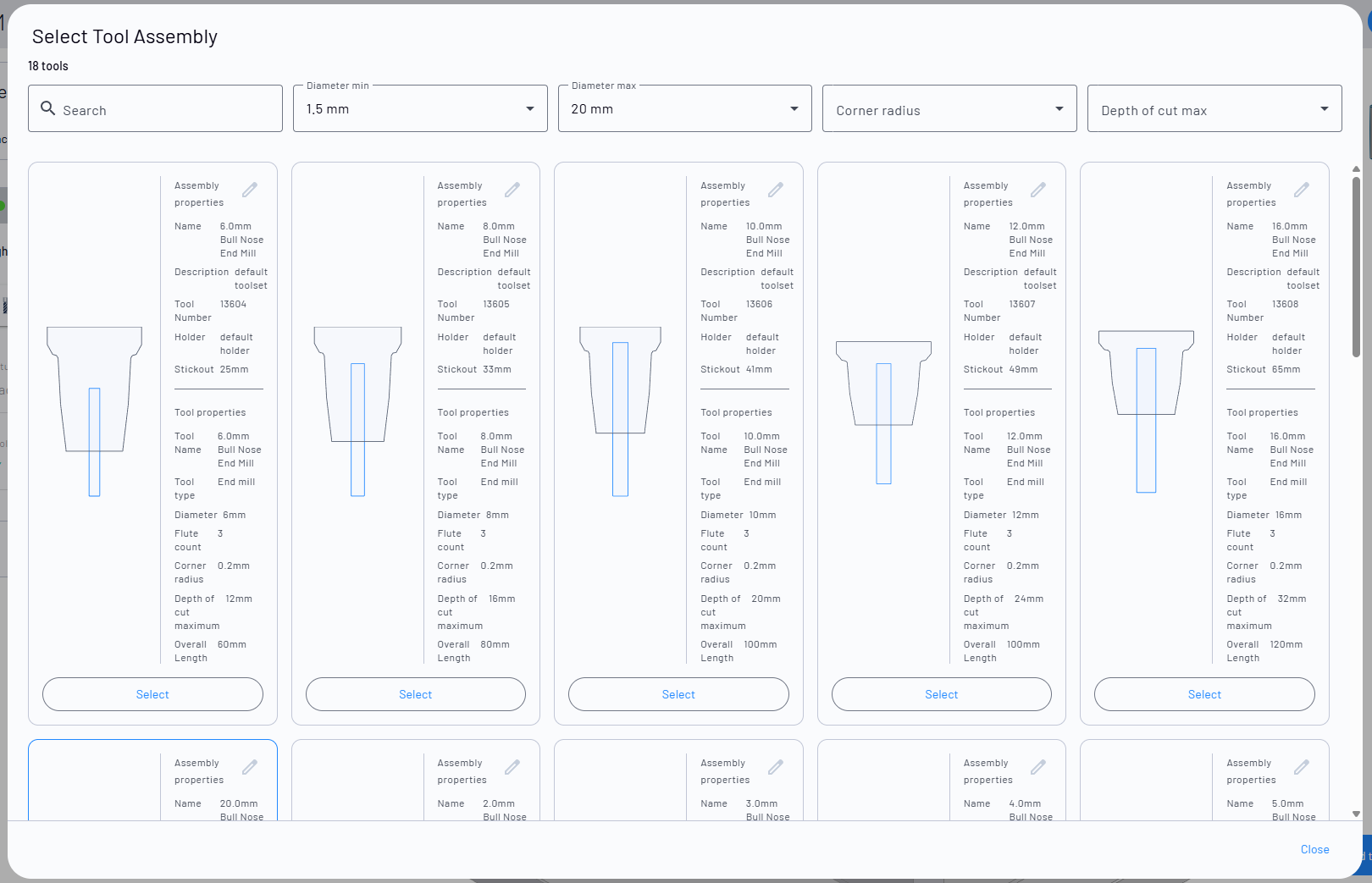

3. Modal Select tool assembly akan terbuka

1. Jumlah alat yang sesuai akan ditampilkan di bagian atas modal
2. Filter akan memungkinkan untuk penyempurnaan kemungkinan seleksi (filter ini akan bervariasi tergantung pada jenis alat.
   1. Pencarian
   2. Diameter min
   3. Diameter max
   4. Untuk mengedit perakitan alat dari tampilan ini, pilih edit button di sudut atas wadah perakitan alat.

1. Cari, filter dan pindai modal, dan pilih perakitan alat yang diinginkan
   1. Ketika tombol Select dipilih, modal akan ditutup dan perakitan alat akan diterapkan pada operasi.
   2. Pilih Cancel di bagian bawah modal untuk membatalkan perubahan perakitan alat.

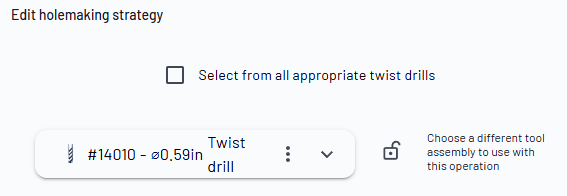

Catatan - ketika memilih alat, hanya alat yang valid untuk operasi yang tersedia, kecuali untuk bor twist, jika pengguna memilih di panel Edit holemaking strategy.

Edit Perakitan Alat

1. Di dalam pemilih perakatan alat, pilih tombol menu konteks (tiga titik vertikal)

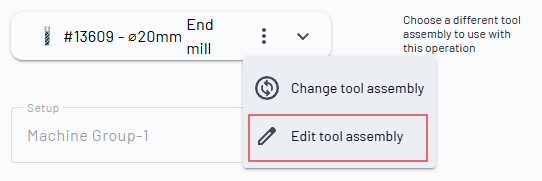

2. Pilih Edit tool assembly

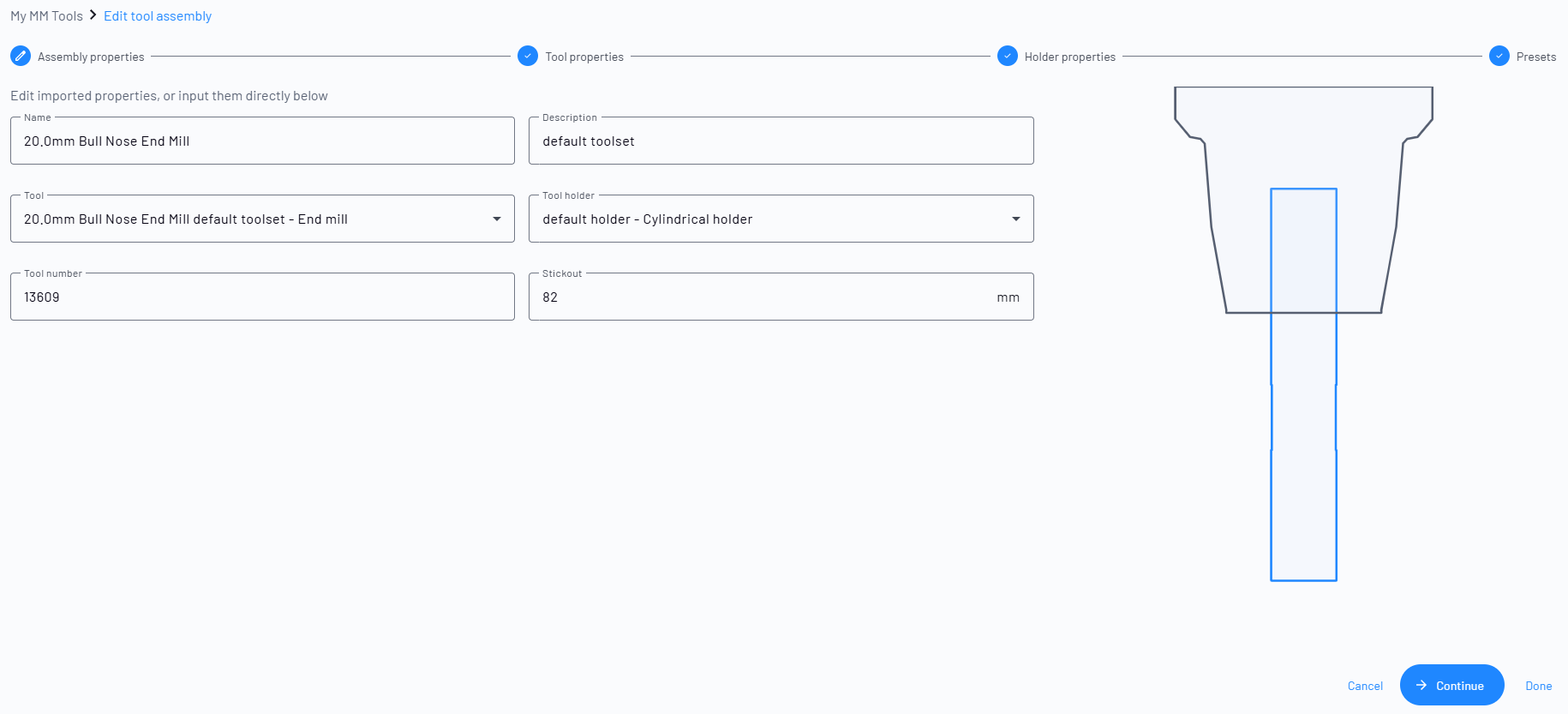

3. Tampilan Edit tool assembly dari perakatan alat, di dalam perpustakaan alat akan ditampilkan.

Catatan - Fungsi ini terjadi dalam alur kerja My Shop. Ketika Done dipilih, Anda akan kembali ke perpustakaan alat. Pilih Back to part untuk kembali ke tampilan Analisis.

Catatan - ketika perubahan dilakukan pada perakatan alat, perilaku default akan mengunci bidang. Ini akan mencegah perubahan pada bidang edit lain dari mengubah perakatan alat. Pilih tombol kunci untuk membuka kunci bidang.
