Menganalisis

Stage Analisis memberikan umpan balik pada suatu pemrograman CAM Assist aktif dan kesempatan untuk memperbaiki strategi sebelum dikirim ke paket CAM.

Isi

Alur kerja

Tata letak

Tab Kelayakan Mesin

Tab Program

Tab Perbandingan

Catatan teknis

Stage Analisis memberikan umpan balik pada suatu pemrograman CAM Assist aktif dan kesempatan untuk memperbaiki program sebelum dikirim ke Paket CAM. Informasi kemajuan yang informatif ditampilkan di layar dan metrik utama untuk program ditampilkan pada saat penyelesaian.

Pandangan terstruktur dari program tersedia segera setelah CAM Assist menghitung set operasi pertama. Tab perbandingan juga tersedia untuk membandingkan kinerja perpustakaan alat yang dipilih dengan alternatif.

Alur kerja

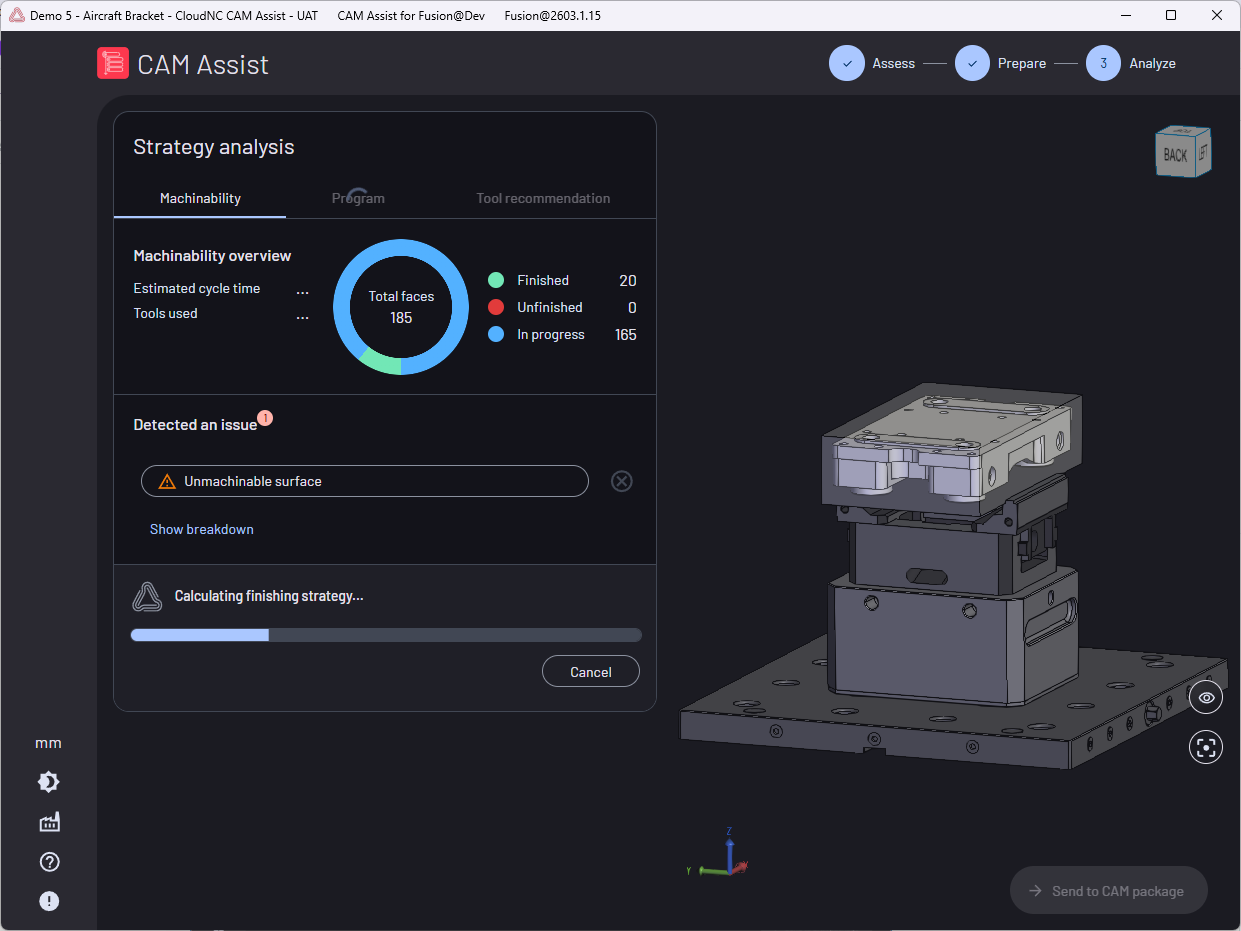

Umpan balik pada pemrograman aktif secara otomatis ditampilkan saat CAM Assist dimulai. Mirip dengan stage Penilaian, masalah yang dialami ditampilkan di panel Analisis Strategi dan dapat ditinjau dengan mengkliknya. Tombol Kirim ke paket CAM akan diaktifkan setelah semua operasi telah dihasilkan; mengklik tombol ini akan menutup antarmuka pengguna CAM Assist dan mengirim program ke paket CAM.

Tab Program diaktifkan segera setelah set operasi pertama dihasilkan oleh CAM Assist. Ini memberikan pandangan terstruktur dari program dan kemampuan untuk mengedit setiap operasi.

Tab Perbandingan diaktifkan setelah semua operasi dihasilkan dan memberikan visualisasi berdampingan dari dua program: satu yang dihasilkan menggunakan perpustakaan yang dipilih; dan alternatif yang dihasilkan menggunakan baik perpustakaan yang dianggap lengkap secara teori atau seperangkat perpustakaan alat alternatif yang didefinisikan di halaman Perpustakaan Alat Saya.

Tata letak

Layar Analisis menyediakan tampilan kontekstual di sebelah kiri layar dengan visualisasi besar dari skenario di sebelah kanan. Konten tampilan ini secara otomatis diperbarui saat pemrograman CAM Assist aktif berlangsung dan dibagi menjadi tab berikut:

• Kelayakan Mesin - Umpan balik pada pemrograman CAM Assist yang aktif, termasuk waktu siklus dan wajah selesai.
• Program - Pandangan terstruktur dari program yang dihasilkan.
• Perbandingan - Perbandingan berdampingan dari program yang diminta dengan alternatif.

• Tab Program diaktifkan saat set operasi pertama dihasilkan oleh CAM Assist
• Tab Perbandingan diaktifkan saat program penuh dihasilkan oleh CAM Assist

Kembali ke atas

Tab Kelayakan Mesin

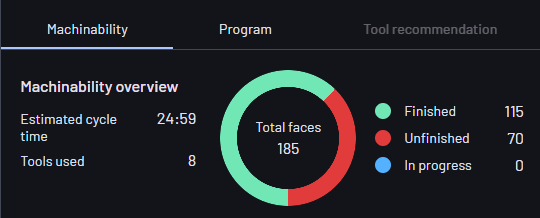

Tab Kelayakan Mesin berisi informasi berikut: Waktu siklus yang diperkirakan - Total waktu siklus dari program di seluruh setup yang dipilih. Lihat di sini untuk catatan teknis tentang waktu siklus. Total waktu siklus meningkat setiap kali satu set operasi dihasilkan oleh CAM Assist Alat yang digunakan - Total jumlah alat yang digunakan dalam program di seluruh setup yang dipilih. Total waktu siklus meningkat setiap kali satu set operasi dihasilkan oleh CAM Assist Total wajah - Total jumlah wajah yang terdeteksi dalam bagian. Grafik akan secara otomatis memperbarui saat CAM Assist bekerja dan wajah berpindah antara status berikut: Selesai - Total jumlah wajah yang telah selesai di seluruh setup yang dipilih Belum selesai - Total jumlah wajah yang belum selesai di seluruh setup yang dipilih. Lihat panel umpan balik untuk penjelasan tentang mengapa beberapa wajah tidak dapat diselesaikan. Dalam proses - Jumlah wajah yang masih dipertimbangkan oleh CAM Assist.

Kembali ke atas

Umpan balik Kelayakan Mesin

Masalah yang ditemui oleh CAM Assist selama pembuatan program dicantumkan di panel umpan balik di bawah ikhtisar. Ini memperluas yang ditampilkan di stage Penilaian karena mereka spesifik untuk setup, perpustakaan alat, dan parameter yang diminta - misalnya, masalah aksesibilitas kini diidentifikasi untuk alat yang dipilih dan masalah dengan jangkauan dapat diungkapkan. Masalah dikelompokkan berdasarkan jenis dan dicantumkan dalam panel. Mengklik suatu masalah akan membuat bagian transparan dan menyoroti wajah yang terkena dalam warna merah.

Kembali ke atas

Tab Program

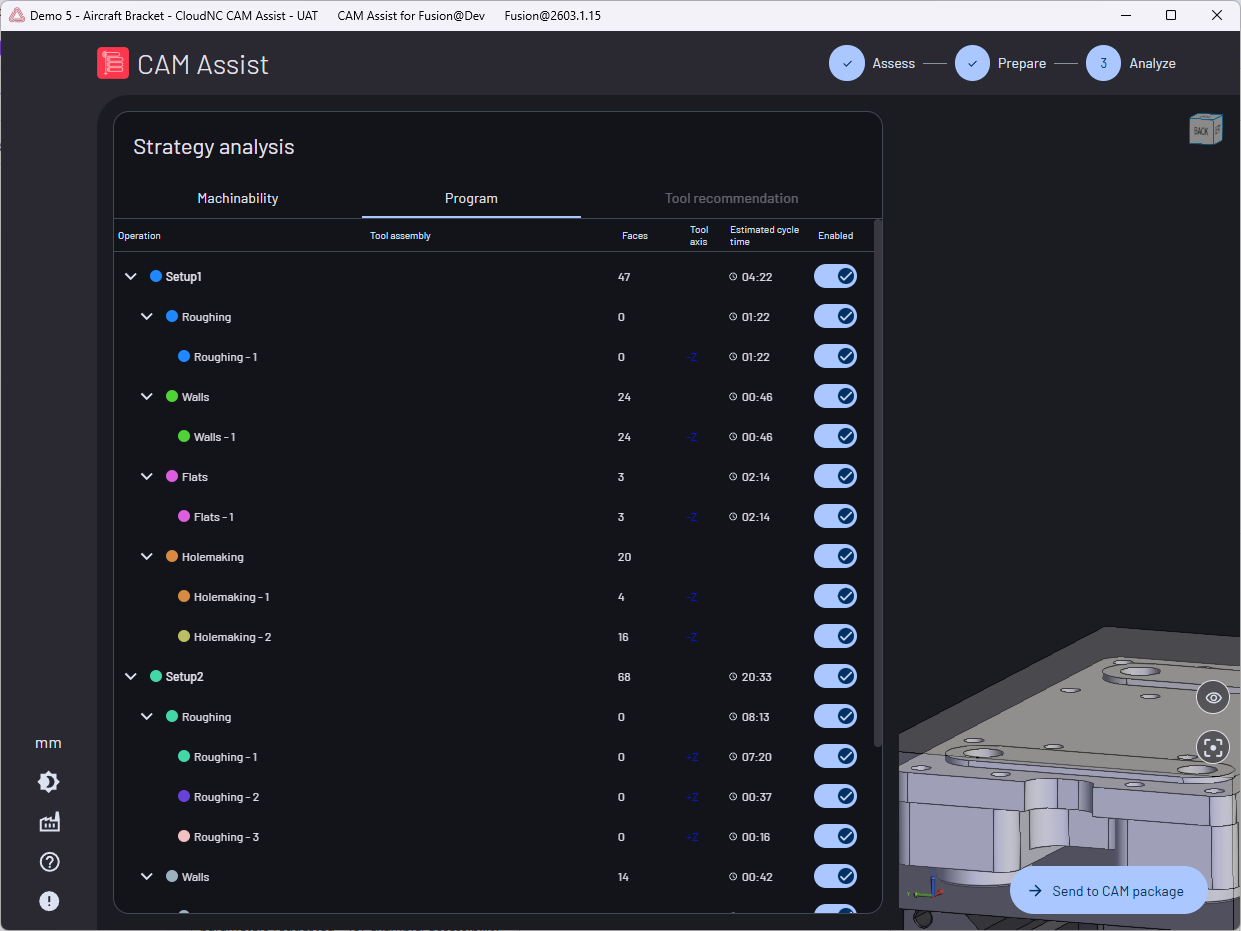

Tab Program memberikan pandangan terstruktur dari operasi yang dihasilkan yang dikelompokkan berdasarkan setup dan jenisnya. Informasi berikut ditampilkan untuk setiap operasi: Indikator warna - Warna unik yang ditetapkan untuk operasi yang digunakan untuk menampilkan volume penghapusan dan wajah yang telah selesai pada bagian. Nama operasi- Nama unik yang diberikan untuk operasi. Jalur alat yang dihasilkan dalam Paket CAM menggunakan nama ini. Perakitan alat - Nama perakitan alat yang dipilih untuk operasi. Jika ini kosong, alatnya belum berubah dari operasi sebelumnya. Wajah - Jumlah wajah yang selesai oleh operasi. Ini diharapkan kosong untuk operasi penggilingan kasar karena operasi ini tidak menyelesaikan wajah. Poros alat - Orientasi poros alat. Waktu siklus yang diperkirakan - Waktu siklus yang diperkirakan untuk operasi, lihat catatan teknis ini tentang cara perhitungan ini dilakukan. Swicth pengaktifan Diaktifkan - Operasi yang dikirim ke paket CAM Dinonaktifkan - Operasi yang tidak dikirim ke paket CAM

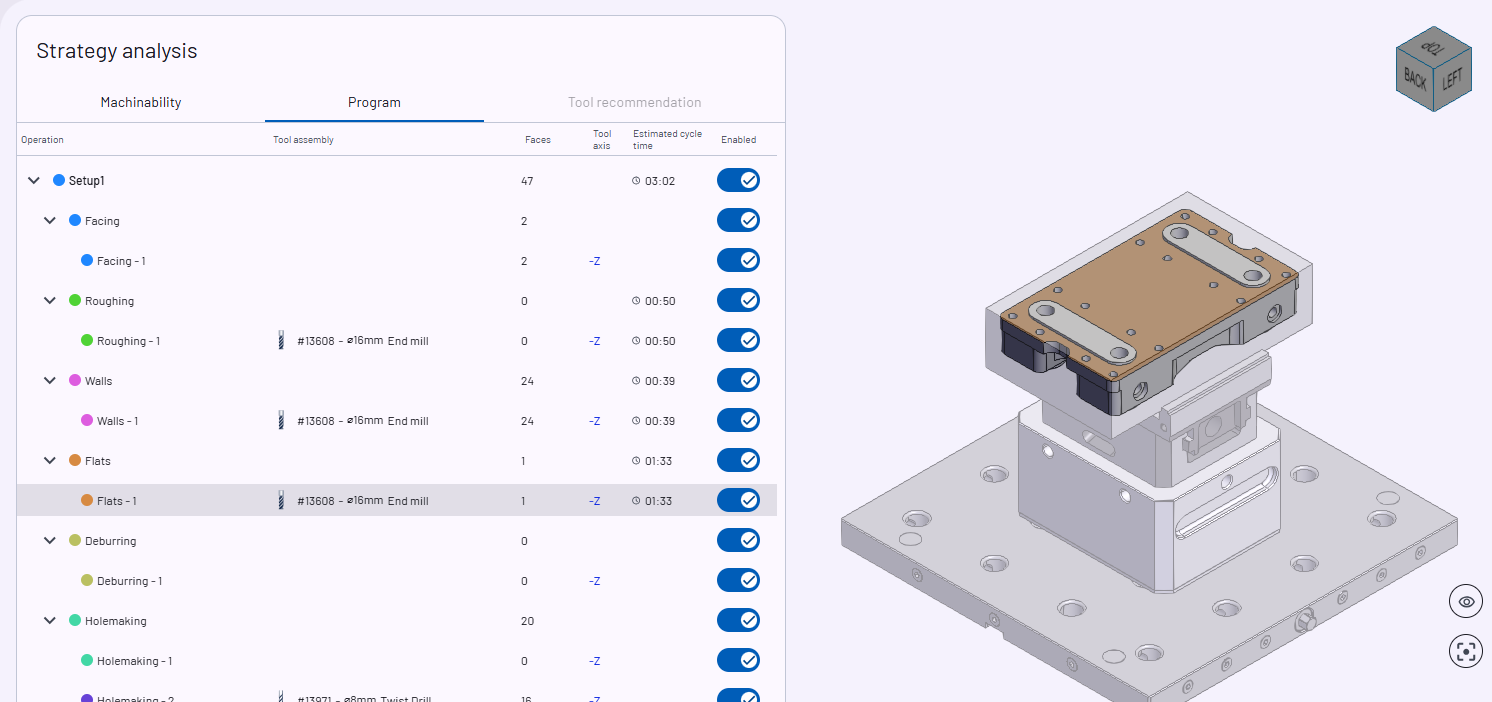

Mengklik pada setup atau grup operasi akan menyoroti semua wajah yang selesai atau volume yang dihapus oleh semua operasi dalam grup.

Kembali ke atas

Catatan teknis

Perhitungan waktu siklus

Waktu siklus operasi yang dihitung oleh CAM Assist adalah perkiraan waktu siklus yang dapat dicapai yang dihitung dari prinsip-prinsip dasar. Properti mesin fisik seperti percepatan tidak dipertimbangkan, begitu juga gerakan penghubung.

Untuk operasi penggilingan kasar, waktu siklus dihitung dari volume material yang akan dihapus dan laju penghapusan material dari alat yang dipilih, menggunakan nilai parameter pemotongan.

Untuk operasi finishing, waktu siklus dihitung dari jarak pemotongan yang diperkirakan dan laju umpan dari parameter pemotongan alat yang dipilih.
