Antarmuka Pengguna CAM Assist

Tentang Antarmuka Pengguna CAM Assist

CAM Assist menyediakan antarmuka pengguna (UI) yang kaya secara visual, yang independen dari paket CAM yang digunakan. Ini dirancang khusus untuk membimbing pengguna melalui proses yang sukses menggunakan CAM Assist dengan kontrol intuitif dan visualisasi yang disesuaikan.

Isi

Mengubah ukuran dan memindahkan jendela CAM Assist

Komponen navigasi

Komponen visualisasi

Antarmuka pengguna ditampilkan secara otomatis saat CAM Assist dimulai dan ditutup saat program CAM yang dihasilkan dikirim kembali ke paket CAM. Ini memperkuat alur kerja inti CAM Assist dengan memberikan penilaian awal terhadap bagian; persiapan skenario pemesinan; dan analisis program yang dihasilkan.

Alur Kerja CAM Assist

Pusat dari antarmuka pengguna adalah alur kerja yang dirancang untuk membimbing pengguna melalui proses yang sukses menggunakan CAM Assist. Ini diilustrasikan di bawah ini dan dijelaskan di halaman-halaman berikutnya.

Menilai		Mempersiapkan		Menganalisis
Validasi bagian dan tubuh stok untuk mengidentifikasi lebih awal di mana CAM Assist tidak dapat dijalankan. Ini terjadi sebelum strategi CAM dihasilkan. Lebih lanjut tentang tahap Menilai		Definisikan skenario untuk penggunaan CAM Assist termasuk pengaturan, alat dan fungsi konfigurasi tingkat lanjut. Lebih lanjut tentang tahap Mempersiapkan		Tinjau dan edit strategi CAM sebelum mengirim ke program CAM untuk pembuatan jalur alat Lebih lanjut tentang tahap Menganalisis

Ubah ukuran dan posisikan ulang

Ubah ukuran

CAM Assist dapat diubah ukurannya sesuai yang paling nyaman.

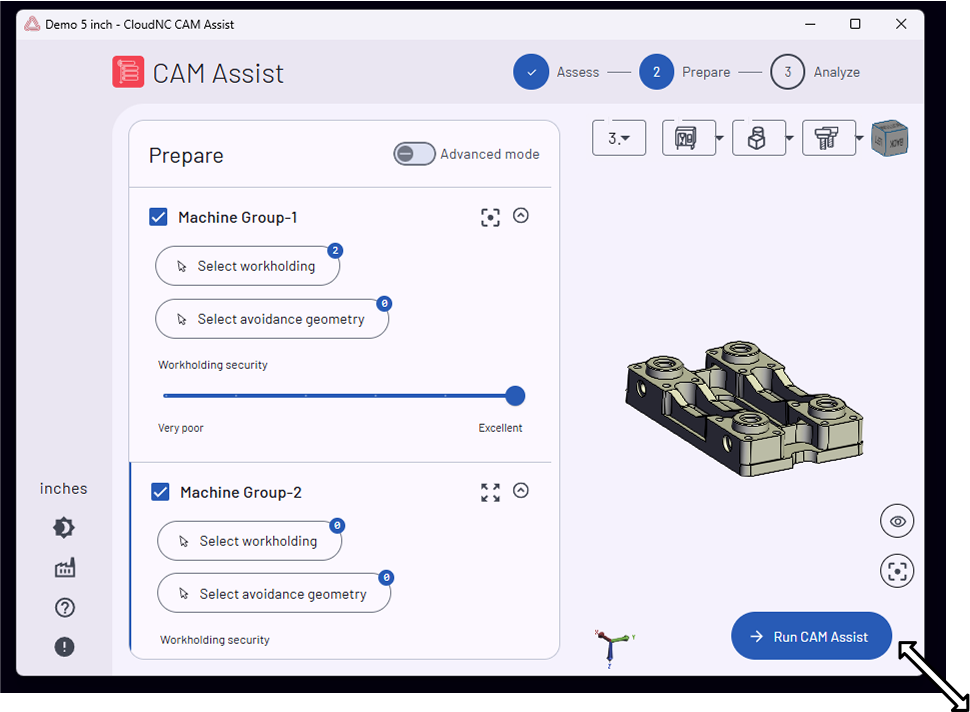

Untuk mengubah ukuran CAM Assist, klik dan tarik salah satu tepi antarmukanya ke ukuran yang diinginkan (ikon ubah ukuran akan ditampilkan saat tindakan tersedia).

Seperti jendela lainnya, CAM Assist dapat dimaksimalkan dengan mengklik ikon kotak di sudut kanan atas.

Pindahkan

CAM Assist dapat diposisikan di mana saja dalam desktop.

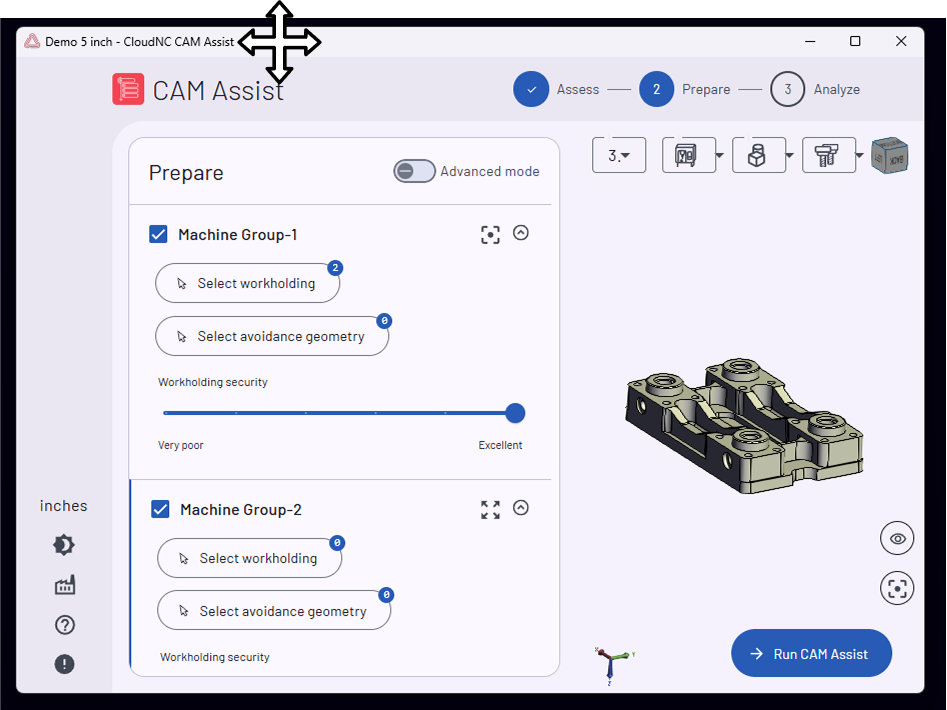

Untuk memindahkan CAM Assist, seret banner atas ke posisi yang diinginkan.

Navigasi Tampilan 3D

Aksi navigasi	Interaksi mouse
Orbit	Tombol mouse kiri + Gerakkan atau Tombol mouse tengah + Gerakkan
Panning	Tombol mouse kanan + Gerakkan atau Ctrl + Tombol mouse kiri + Gerakkan
Zoom	Gulir mouse atau Shift + Tombol mouse kiri + Gerakkan

Komponen UI

Antarmuka pengguna CAM Assist mencakup berbagai komponen yang konsisten di semua halaman. Ini termasuk kontrol atas visualisasi skenario, akses ke halaman Konfigurasi, dan identifikasi tahap aktif CAM Assist.

Komponen navigasi

Deskripsi

Indikasi tahap aktif

Kontrol stepper di sudut kanan atas layar menunjukkan tahap alur kerja CAM Assist yang aktif.

	Tahap CAM Assist yang aktif ditunjukkan sebagai lingkaran biru dengan angka di dalamnya.
	Tahapan yang telah diselesaikan ditunjukkan sebagai lingkaran biru solid dengan tanda centang.
	Tahapan mendatang ditunjukkan sebagai lingkaran garis luar dengan angka.

Satuan aktif

Komponen pertama di bilah menu sebelah kiri menunjukkan satuan yang dipilih saat ini.

CAM Assist sama nyamannya bekerja dalam satuan metrik atau imperial, klik pada satuan saat ini untuk mengubah,


Mode terang / gelap

Kontrol atas palet warna yang digunakan di seluruh antarmuka pengguna.

My Shop

Menampilkan submenu dengan tautan ke konfigurasi mesin, material dan perpustakaan alat.
