Hasilkan desain soft jaw yang siap untuk diproses dalam hitungan detik, menghemat waktu ekstra 40 menit dari CAD hingga potongan pertama.
CloudNC Soft Jaw Designer adalah fitur dari ekstensi CloudNC CAM Assist untuk integrasi tertentu.
Soft jaws adalah jenis perangkat penahan yang digunakan dalam proses pemesinan CNC di mana pegangan yang lembut (atau bentuk yang kompleks) diperlukan. Mereka biasanya terbuat dari material yang lebih lembut dibandingkan ‘hard jaws’, seperti aluminium atau baja lunak.
Fitur ‘Soft Jaw Designer’ dari CloudNC menggunakan kecerdasan bawaan untuk secara efisien mendesain fixture khusus untuk bagian Anda.
Soft Jaw Designer cukup pintar untuk membuat toleransi clearance untuk sudut tajam, menghindari geometri yang saling mengunci, dan memungkinkan bagian Anda diposisikan dengan aman dari berbagai arah.
Soft Jaw Designer dapat digunakan untuk mendesain jaws dari:
- Pasangan tubuh jaw stock yang ada.
- Pasangan kuboid yang dihasilkan secara otomatis.

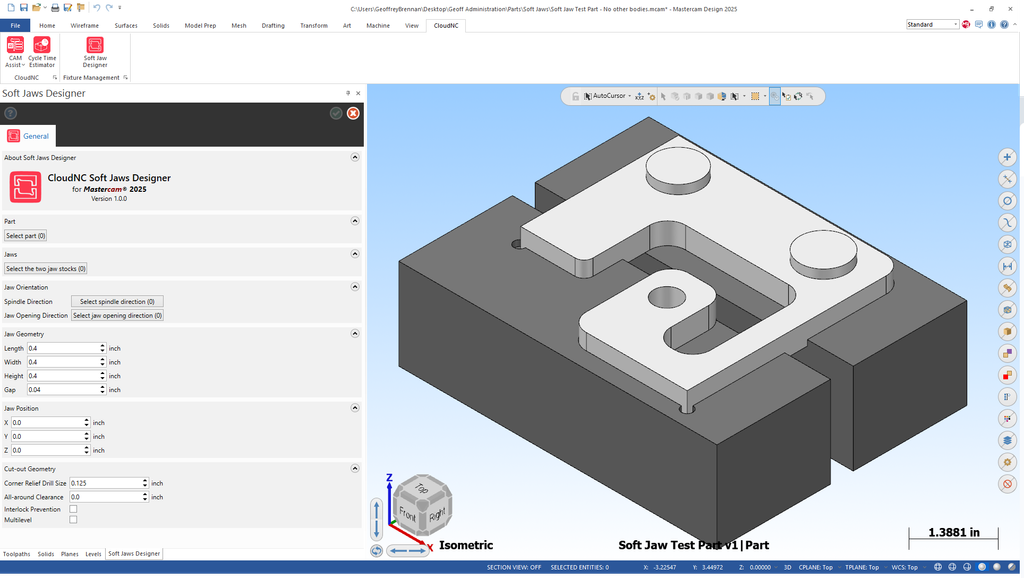

Cara menggunakan Soft Jaw Designer
Sebelum menggunakan Soft Jaw Designer, Anda harus membuka bagian di paket CAM Anda.
Anda dapat memulai dengan tubuh kuboid yang akan mendefinisikan soft jaws, atau membuatnya dari awal menggunakan alat tersebut.
- Buka model/bagian di paket CAM Anda.
- Buka Soft Jaw Designer dari CloudNC Ribbon.
- Konfigurasi parameter untuk desain soft jaw (untuk detail, lihat Soft Jaw Designer - Instruksi Langkah demi Langkah).
- Klik tombol run untuk membuat Soft Jaws.
- Badan jaw akan dibuat di level baru bernama ‘Soft Jaws.’
