Penilaian terhadap file CAD sebelum menjalankan CAM Assist atau, “pemeriksaan sebelum dijalankan” digunakan untuk memeriksa bahwa informasi bagian dan pengaturan sesuai untuk CAM Assist.
Isi
Fase Penilaian memberikan penilaian awal terhadap skenario pemesinan yang diberikan kepada CAM Assist. Setiap masalah dengan skenario disajikan dalam daftar dengan penilaian tingkat keparahan dan langkah-langkah potensial untuk resolusi.
Alur kerja
Sebuah penilaian secara otomatis dipicu saat CAM Assist diluncurkan dan dilakukan saat antarmuka pengguna dimuat. Masalah dicantumkan saat ditemukan oleh CAM Assist dan diagram ringkasan disediakan setelah selesai.
Perkembangan menuju Persiapkan fase tersedia setelah penilaian selesai, baik dengan mengklik indikator fase aktif; mengklik hyperlink di kartu; atau mengklik tombol Go to Prepare.
Fase penilaian
Saat sebuah bagian pertama kali dimuat ke dalam CAM Assist, fase Pertimbangan akan dijalankan.
Saat bagian dimuat, CAM Assist akan memeriksa fitur-fitur yang mungkin tidak dapat diproses. Layar Penilaian menyediakan tampilan kontekstual di sebelah kiri layar dengan visualisasi besar dari skenario di sebelah kanan. Konten tampilan diperbarui secara otomatis saat penilaian berlangsung dan mencakup ringkasan hasil sebagai diagram lingkaran saat selesai.
Panel analisis bagian
Panel analisis bagian memberikan pandangan cepat tentang seberapa diterima bagian tersebut untuk CAM Assist. Jika ada masalah terdeteksi dengan bagian tersebut, maka kartu akan berubah dan diagram hasil akan menampilkan jumlah pesan parah dan peringatan. Sebuah daftar jenis masalah juga ditampilkan di bagian bawah kartu.

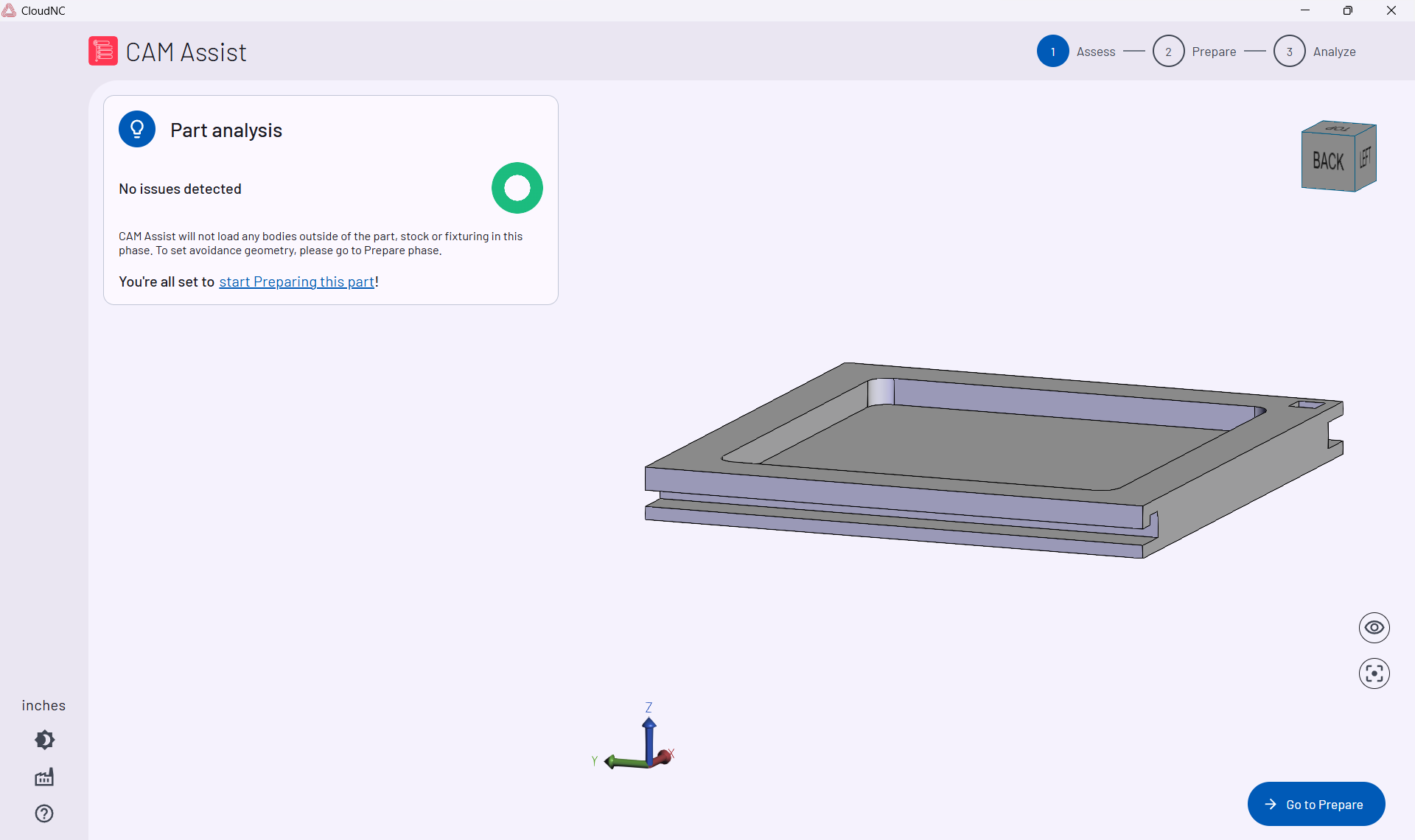

Jika tidak ada masalah, diagram penilaian akan sepenuhnya berwarna hijau (seperti di atas), dan pesan akan menunjukkan bahwa bagian siap untuk fase Persiapkan.
Jika ada masalah, jumlah masalah yang terdeteksi akan disajikan, bersama dengan indikasi keparahan.

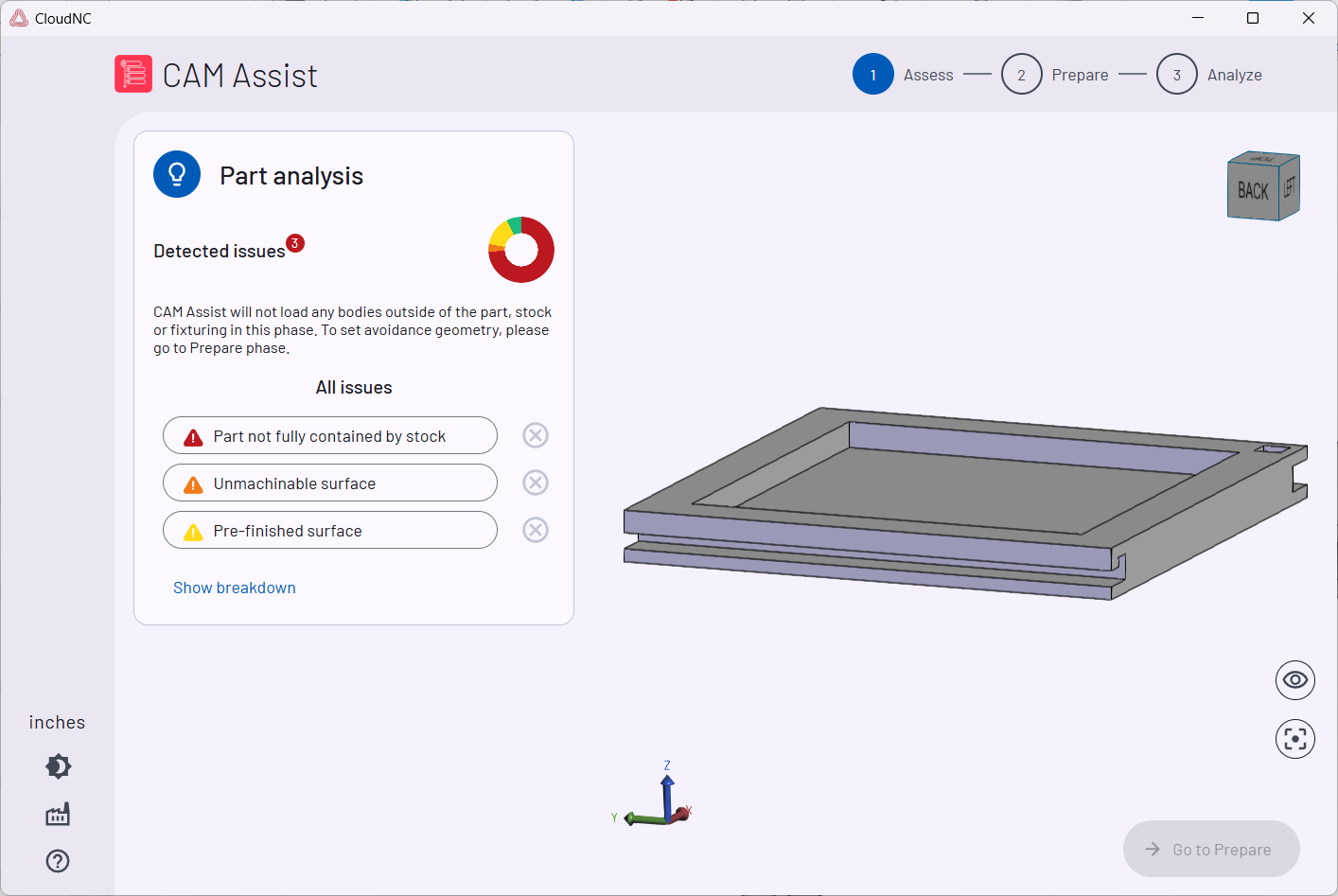

Pada contoh yang ditunjukkan di sini, terdapat tiga (3) masalah yang terdeteksi, satu dari masing-masing kategori.
Memeriksa masalah

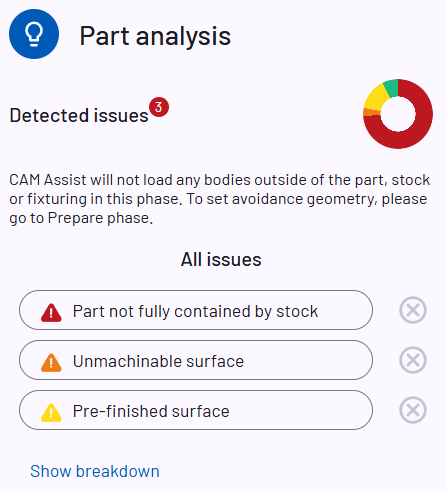

Ada kategori peringatan berbeda yang mungkin ditunjukkan CAM Assist:
-
Kuning - Ini adalah masalah kecil yang mungkin menjadi harapan pengguna, atau mungkin tidak memiliki konsekuensi serius untuk pemesinan. Peringatan umum dalam kategori ini adalah jika bahan baku sejajar dengan permukaan bagian (CAM Assist memerlukan selisih bahan antara bagian dan bahan baku untuk membuat sebuah operasi).
-
Oranye - Ini adalah masalah besar. Jika tidak diatasi, ada kemungkinan tinggi bahwa CAM Assist akan menghasilkan hasil yang tidak memuaskan. Contoh dari hal ini adalah permukaan yang tidak dapat diproses.
-
Merah - Ini adalah masalah parah. Jika tidak diatasi, CAM Assist tidak akan menghasilkan hasil apa pun. Contoh sederhana dari ini adalah jika bahan baku tidak sepenuhnya mengelilingi bagian. Umumnya, jika ada masalah parah, disarankan agar CAM Assist ditutup, dan bahwa masalah tersebut ditangani di dalam paket CAM sebelum mencoba ulang.
Tombol Show breakdown akan memberikan rincian tentang semua masalah.

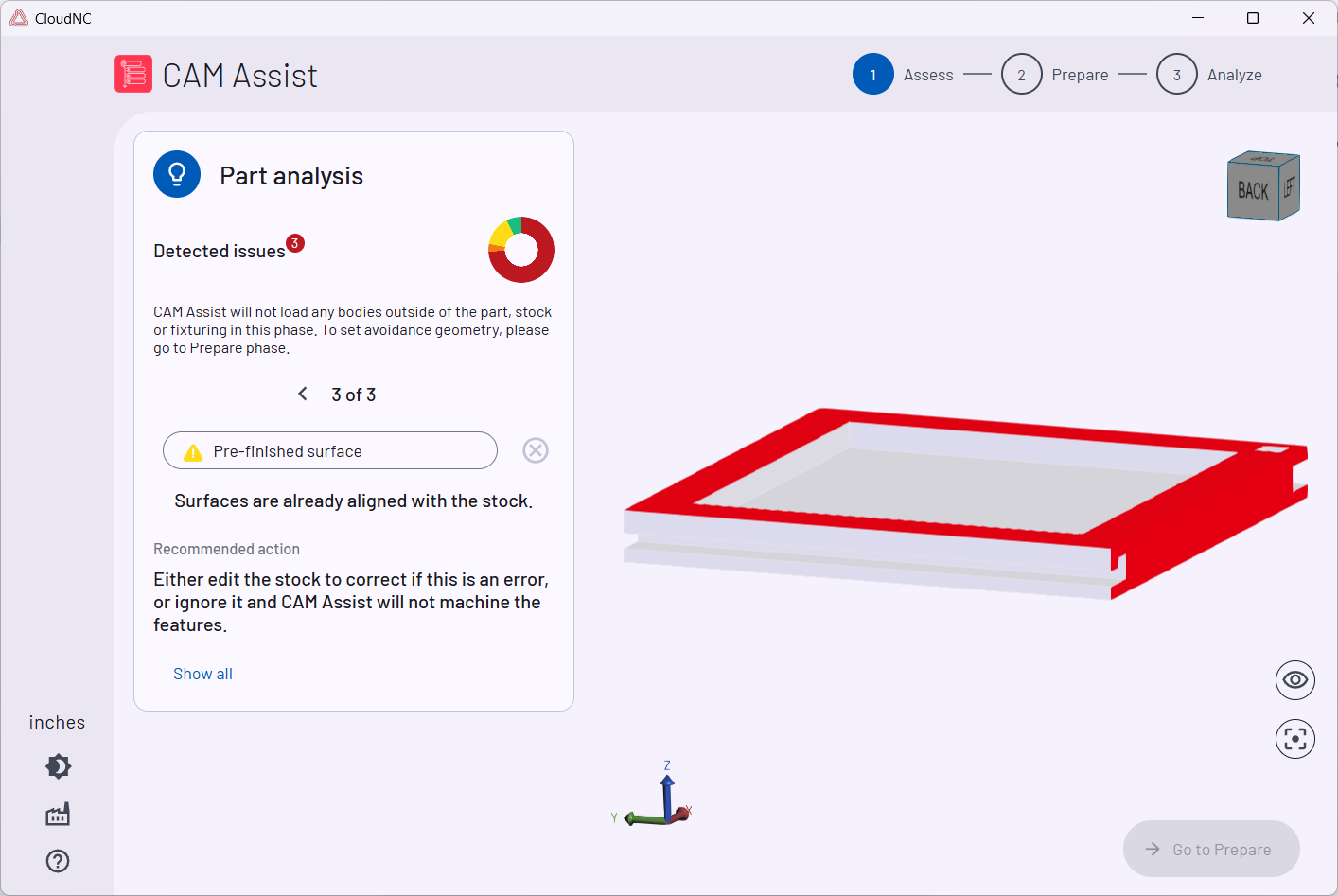

Memilih setiap masalah akan memberikan rincian lebih lanjut, tindakan potensial dan menyoroti masalah dalam tampilan 3D. Mengklik masalah apa pun dalam daftar akan menampilkan informasi tambahan dan langkah-langkah potensial untuk menyelesaikannya dalam kartu. Visualisasi juga akan berubah dengan semua tubuh menjadi transparan dan sisi yang terpengaruh disorot dengan warna merah. Adegan dapat diputar dan diperkecil untuk memahami konteksnya secara keseluruhan.
Progres menuju fase Persiapkan diblokir sampai semua masalah parah dihapus atau diabaikan.
Mengabaikan masalah
Masalah dapat dihapus dengan memilih tombol hapus.
Mengabaikan sebuah masalah setara dengan menerima informasi tersebut, tetapi memilih untuk melanjutkan.

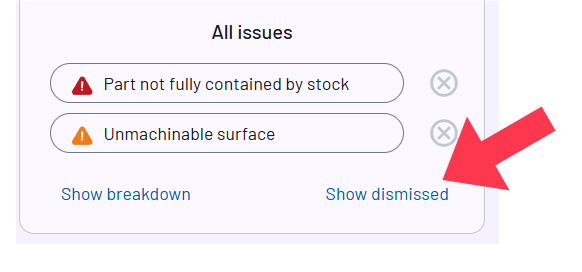

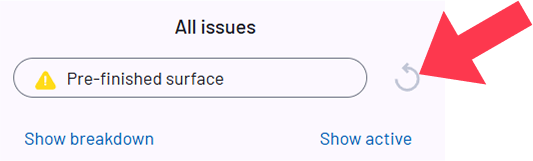

Masalah yang diabaikan dapat diambil kembali dengan memilih tombol Show dismissed , dan kemudian memilih tombol ambil.
Jika tidak, masalah yang diabaikan tidak akan ditampilkan di panel analisis bagian utama.
Show breakdown akan kembali ke daftar lengkap masalah.
