Kako prilagoditi procjene vremena ciklusa u CAM Assistu tako da odgovaraju onome što se zapravo događa na vašem stroju.
Što radi faktor skale
Faktor skale prilagođava izračunato vrijeme ciklusa CAM Assista tako da se podudara s stvarnim vremenom obrade koje vidite na vretenu. Samo izračun ne može uzeti u obzir sve što fizički stroj radi — ubrzanje i usporavanje pri svakom pomaku, zadržavanje, promjene alata i opću učinkovitost opreme — stoga procjena često bude pomalo kratka ili duga. Faktor skale zatvara tu razliku.
To je jednostavni postotak koji se primjenjuje na procjenu. Na 100% procjena ostaje točno kako je izračunato. Na 150% svaka procjena se množi s 1,5. Dakle, ako CAM Assist procjenjuje 20 minuta, ali dio stvarno traje 30, faktor skale od 150% uskladi izvješće.

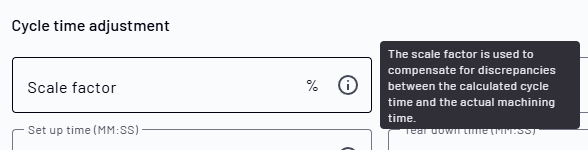

Gdje to pronaći
Faktor skale nalazi se u postavkama stroja, tako da svaka mašina može imati svoju vrijednost — što je korisno kada vaši strojevi rade različitim brzinama u stvarnom svijetu.
Ostavite polje prazno ili ga postavite na 100% ako ne želite nikakvu prilagodbu. Sve što unesete primjenjuje se na svaku procjenu koju CAM Assist proizvodi za taj stroj.
Kako izračunati pravu vrijednost
Ne morate pogoditi. Provedite jedan dio kroz CAM Assist s isključenim faktorom skale, usporedite procjenu s vremenom kojem vjerujete, i neka brojevi daju postotak.
- Postavite faktor skale na 100% (ili ga ostavite praznim). To vam daje sirovu, neuređenu procjenu CAM Assista — broj koji ćete ispraviti.
- Pokrenite CAM Assist na reprezentativnom dijelu i zabilježite vrijeme ciklusa koje izvještava. Nazovite to procjena CAM Assista.
- Dobijte referentno vrijeme koje vjerujete za isti dio. To je obično vrijeme ciklusa iz vašeg CAM paketa nakon objavljivanja alatnih putanja, ali može biti i stvarno izmjereno vrijeme rada na stroju. Nazovite to referentno vrijeme.
- Podijelite referentno vrijeme s procjenom CAM Assista, a zatim pomnožite s 100. To je vaš faktor skale.
- Unesite rezultat u polje faktora skale i ponovo pokrenite. Reportirano vrijeme sada bi se trebalo podudarati s vašom referencom.
Izračun
Ovo je "ukršteno množenje" napisano. Rješavate proporciju: procjena CAM Assista je 100% koliko je referentno vrijeme faktor skale koji želite.
Preuređeno, to je:
9:36 je 9 min 36 s = 576 sekundi = 9.6 minuta.Primjeri
Primjer 1 — osnovni slučaj
CAM Assist procjenjuje 20:00. Dio stvarno traje 30:00 na stroju.
Faktor skale = (30 ÷ 20) × 100 = 150%
Procjena je bila kratka, pa je povećavate.
Primjer 2 — referentno vrijeme iz CAM paketa
Uz faktor skale na 100%, CAM Assist izvještava 24:00. Vaš objavljeni program CAM paketa za isti dio iznosi 30:00.
Faktor skale = (30 ÷ 24) × 100 = 125%
Primjer 3 — kada procjena traje dugo
CAM Assist izvještava 12:00, ali vaše referentno vrijeme je samo 9:36 (9.6 minuta).
Faktor skale = (9.6 ÷ 12) × 100 = 80%
Ovdje je procjena bila preniska, pa vrijednost ispod 100% smanjuje.
Primjer 4 — rad u sekundama
Procjena CAM Assista 18:45 (1,125 s). Referentno vrijeme 22:30 (1,350 s).
Faktor skale = (1,350 ÷ 1,125) × 100 = 120%
Brzi referentni vodič
| Procjena CAM Assista | Referentno vrijeme | Izračun | Faktor skale |
|---|---|---|---|
| 20:00 | 30:00 | 30 ÷ 20 × 100 | 150% |
| 24:00 | 30:00 | 30 ÷ 24 × 100 | 125% |
| 12:00 | 9:36 | 9.6 ÷ 12 × 100 | 80% |
| 18:45 | 22:30 | 1350 ÷ 1125 × 100 | 120% |
Savjeti za pouzdani faktor
- Koristite dio koji je tipičan za ono što obrađujete na tom stroju. Faktor podešen na neuobičajenom dijelu neće se dobro generalizirati.
- Izračunajte po stroju. Brz, visoko moćan stroj i stariji, sporiji trebaju različite faktore, a postavka se pohranjuje za svaki stroj upravo iz tog razloga.
- Za stabilniji broj, prosjekirajte rezultat kroz dva ili tri dijela umjesto da se oslanjate na jedan.
- Ponovno pregledajte faktor ako promijenite strategiju alata, brze i pomake ili sam stroj — razlika koju ispravlja može se promijeniti.
Česta pitanja
Što se događa ako ostavim faktor skale praznim?
CAM Assist ga tretira kao 100% i izvještava sirovu procjenu bez prilagodbe.
Može li faktor skale biti ispod 100%?
Da. Ako CAM Assist precijeni, vrijednost ispod 100% smanjuje reportirano vrijeme (vidi Primjer 3).
Hoće li to promijeniti moje alatne putanje ili strategiju obrade?
Ne. Faktor skale samo utječe na reportirano vrijeme ciklusa u procjeni. Ne dodiruje alatne putanje, brzine, pomake ili bilo što što stroj zapravo radi.
Koje referentno vrijeme trebam koristiti — vrijeme iz CAM paketa ili stvarno vrijeme rada na stroju?
Oboje djeluje. Vrijeme iz objavljenog CAM paketa je najpogodnije i ponovljivo. Izmjereno vrijeme rada na stroju je najtočnije. Koristite ono kojoj više vjerujete za taj stroj.
