Faza Analiza pruža povratne informacije o aktivnom radu CAM Assist-a i mogućnost usavršavanja strategije prije nego što se pošalje u CAM paket.

Sadržaj

Radni tok

Izgled

Zavičajnost

Program

Kartica usporedbe

Tehničke napomene

Faza Analiza pruža povratne informacije o aktivnom radu CAM Assist-a i mogućnost usavršavanja programa prije nego što se pošalje u CAM paket. Informativne informacije o napretku prikazane su na ekranu, a ključne metrike za program prikazuju se nakon završetka.

Ako je CAM Assist izračunao prvi set operacija, dostupna je strukturirana verzija programa. Također je dostupna kartica usporedbe za usporedbu performansi odabranih biblioteka alata s alternativnom.

Radni tok

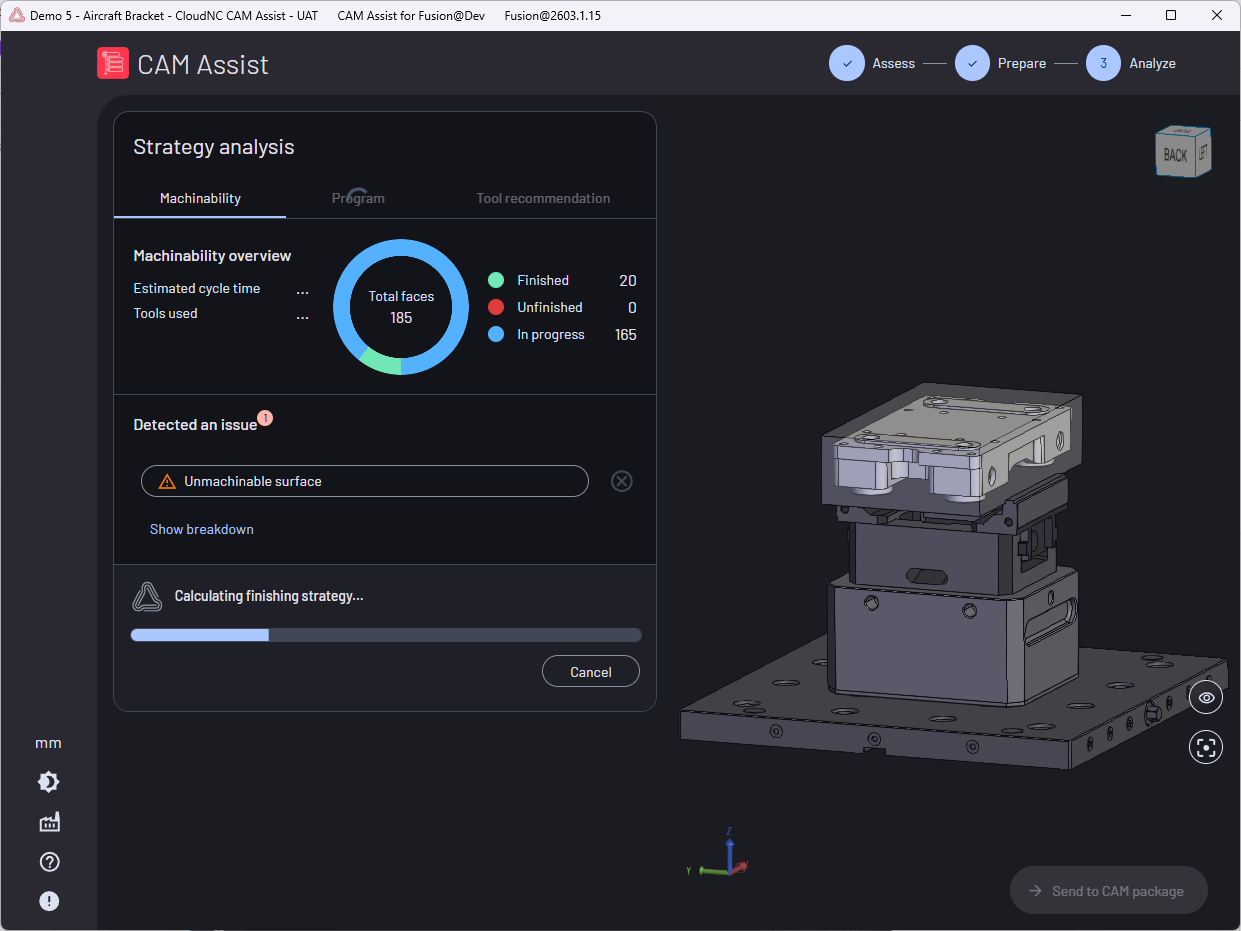

Povratne informacije o aktivnom radu automatski se prikazuju kada se pokrene CAM Assist. Slično fazi Procjena, svi problemi koji se događaju prikazani su u PANELU ANALIZE STRATEGIJE i mogu se pregledati klikom na njih. Dugme za slanje u CAM paket aktivirano je nakon što su sve operacije generirane; klikom na ovo dugme zatvorit će se korisničko sučelje CAM Assist-a i program će se poslati u CAM paket.

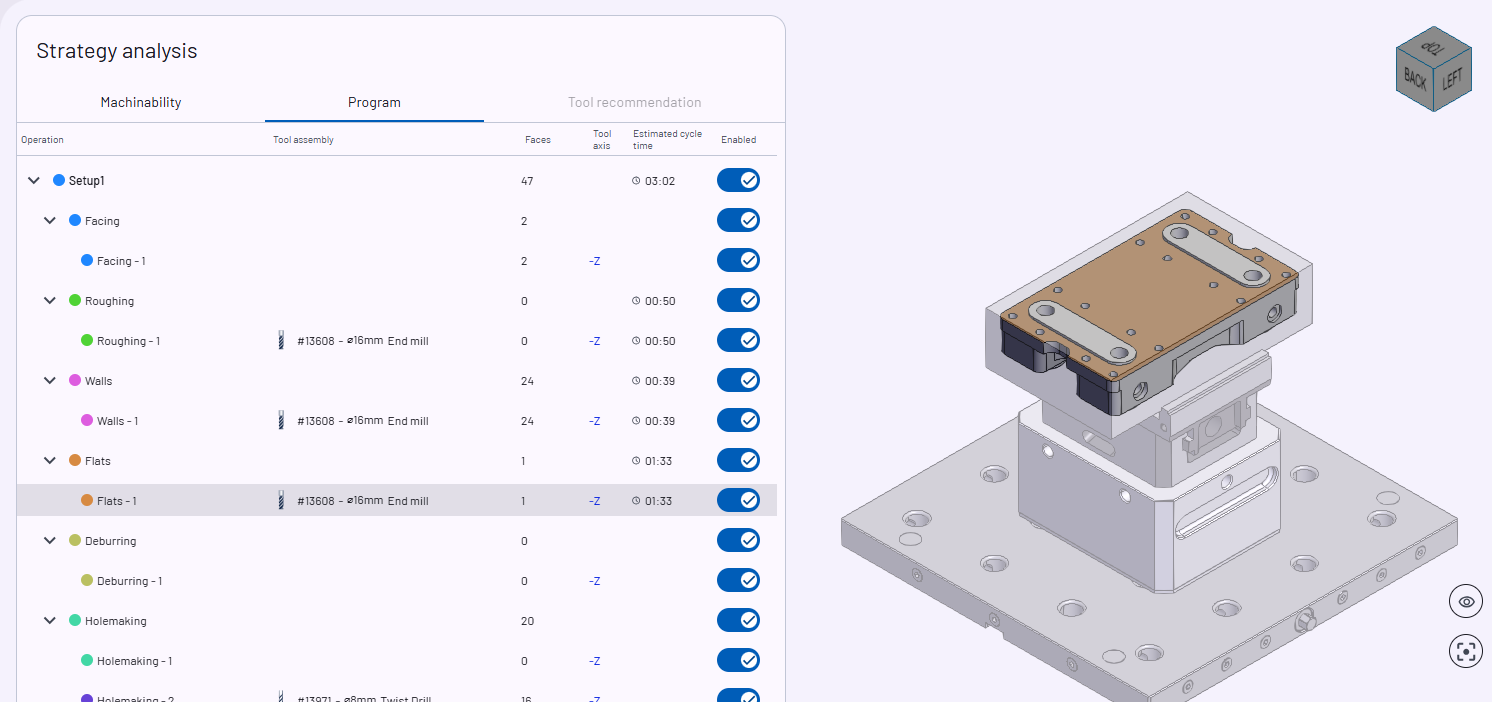

Kartica Program aktivira se čim se generira prvi set operacija od strane CAM Assist-a. To pruža strukturiranu verziju programa i mogućnost uređivanja za svaku operaciju.

Kartica usporedbe aktivira se kada su sve operacije generirane i pruža bočnu vizualizaciju dva programa: jedan generiran korištenjem odabranih biblioteka; a alternativni generirani korištenjem ili teorijski kompletne biblioteke ili skupa alternativnih biblioteka alata definiranih na stranici Moje biblioteke alata.

Izgled

Ekran Analiza pruža kontekstualni prikaz s lijeve strane ekrana s velikom vizualizacijom scenarija s desne strane. Sadržaj ovog prikaza automatski se ažurira dok aktivni rad CAM Assist-a napreduje i podijeljen je u sljedeće kartice:

• Zavičajnost - Povratne informacije o aktivnom radu CAM Assist-a, uključujući vrijeme ciklusa i završene površine.
• Program - Strukturirani pregled generiranog programa.
• Usporedba - Usporedba traženog programa s alternativom.

• Kartica Program aktivira se kada se prvi set operacija generira od strane CAM Assist-a
• Kartica Usporedba aktivira se kada je cjelokupni program generiran od strane CAM Assist-a

Nazad na vrh

Zavičajnost

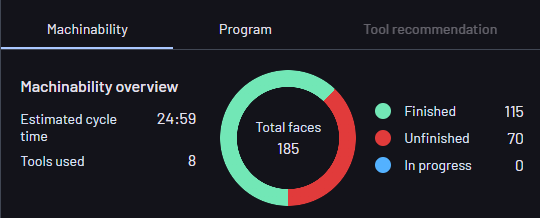

Kartica Zavičajnost sadrži sljedeće informacije: Procijenjeno vrijeme ciklusa - Ukupno vrijeme ciklusa programa kroz sve odabrane postavke. Ovdje možete vidjeti tehničku napomenu o vremenima ciklusa. Ukupno vrijeme ciklusa se povećava svaki put kada se set operacija generira od strane CAM Assist-a Korišćeni alati - Ukupni broj alata korišćenih u programu kroz sve odabrane postavke. Ukupno vrijeme ciklusa se povećava svaki put kada se set operacija generira od strane CAM Assist-a Ukupne površine - Ukupan broj površina otkrivenih u delu. Grafikon se automatski ažurira dok CAM Assist radi i površine prelaze između sljedećih stanja: Završeno - Ukupan broj površina završenih kroz sve odabrane postavke Nije završeno - Ukupan broj površina koje nisu završene kroz sve odabrane postavke. Pogledajte panel povratnih informacija za objašnjenje zašto neke površine nisu mogle biti završene. U toku - Broj površina koje se još razmatraju od strane CAM Assist-a.

Nazad na vrh

Povratne informacije o zavičajnosti

Problemi na koje je CAM Assist naišao tokom generiranja programa navedeni su u panelu povratnih informacija ispod pregleda. Ovi proširuju one prikazane u fazi Procjena, jer su specifični za postavke, biblioteke alata i parametre koji su traženi - na primjer, problemi s pristupom sada su identificirani za odabrane alate, a problemi sa izbočenjima se mogu prikazati. Problemi su grupirani prema vrsti i navedeni u panelu. Klikom na problem učinit će deo proziran i istaknuti pogođene površine u crvenoj boji.

Nazad na vrh

Program

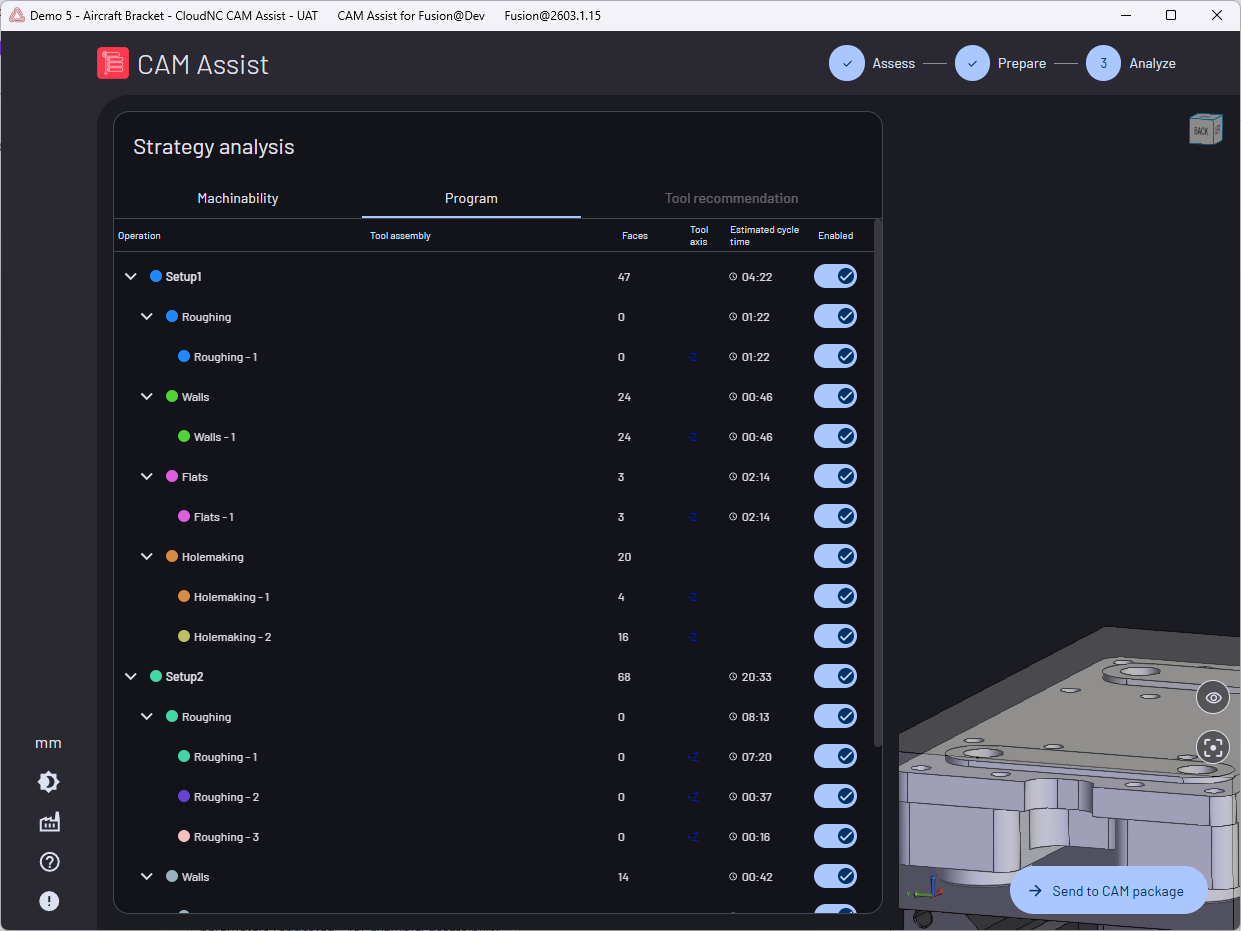

Kartica Program pruža strukturirani pregled generiranih operacija grupiranih prema postavci i vrsti. Sljedeće informacije prikazane su za svaku operaciju: Indikator boje - Jedinstvena boja dodijeljena operaciji koja se koristi za prikazivanje volumena uklonjenog materijala i završnih površina na delu. Naziv operacije- Jedinstveni naziv dodijeljen operaciji. Alatne staze generirane u CAM paketu koriste ovaj naziv. Skup alata - Naziv sastava alata odabranog za operaciju. Ako ovo nije popunjeno, alat se nije promenio od prethodne operacije. Površine - Broj površina završenih operacijom. Ovo se očekuje da bude prazno za operacije grube obrade, jer te operacije ne završavaju površine. Os alata - Orijentacija ose alata Procijenjeno vrijeme ciklusa - Vrijeme ciklusa procijenjeno za operaciju, pogledajte ovu tehničku napomenu o načinima kako se to izračunava. Prekidač omogućavanja Omogućeno - Operacija poslana u CAM paket Onemogućeno - Operacija nije poslana u CAM paket

Klikom na postavku ili grupu operacija ističe se sve završene površine ili uklonjeni volumeni svim operacijama u grupi.

Nazad na vrh

Tehničke napomene

Izračun vremena ciklusa

Vremena ciklusa operacija izračunata od strane CAM Assist-a su aproksimacija ostvarivih vremena ciklusa koja su izračunata od prvih principa. Fizikalna svojstva mašine kao što su ubrzanja se ne razmatraju, niti su povezani ili povezani pokreti.

Za operacije grube obrade, vrijeme ciklusa izračunava se na osnovu volumena materijala koji treba ukloniti i brzine uklanjanja materijala odabrane alatne, koristeći vrijednosti reznih parametara.

Za završne operacije, vrijeme ciklusa izračunava se na osnovu procijenjene rezne udaljenosti i brzine pomaka iz reznih parametara odabranog alata.
