Generirajte dizajne mekih čeljusti spremnih za obradu za nekoliko sekundi, štedeći dodatnih 40 minuta od CAD-a do prvog rezanja.
CloudNC Soft Jaw Designer je funkcija CloudNC CAM Assist dodatka za određene integracije.
Mekane čeljusti su vrsta uređaja za držanje rada koji se koristi u CNC procesima obrade gdje je potrebna delikatna grip (ili složen oblik). Obično su izrađene od mekog materijala u odnosu na 'tvrde čeljusti', poput aluminija ili mekog čelika.
Funkcija CloudNC ‘Soft Jaw Designer’ koristi ugrađenu inteligenciju za učinkovito dizajniranje prilagođenih steznih uređaja za vašu komponentu.
Soft Jaw Designer je dovoljno pametan da kreira tolerancije za oštre kutove, izbjegava međusobno isprepletenu geometriju i omogućuje da se vaša komponenta osigura iz više pravaca.
Soft Jaw Designer može se koristiti za dizajniranje čeljusti iz:
- Postojećeg para čeljusti.
- Automatski generiranog para kuboida.

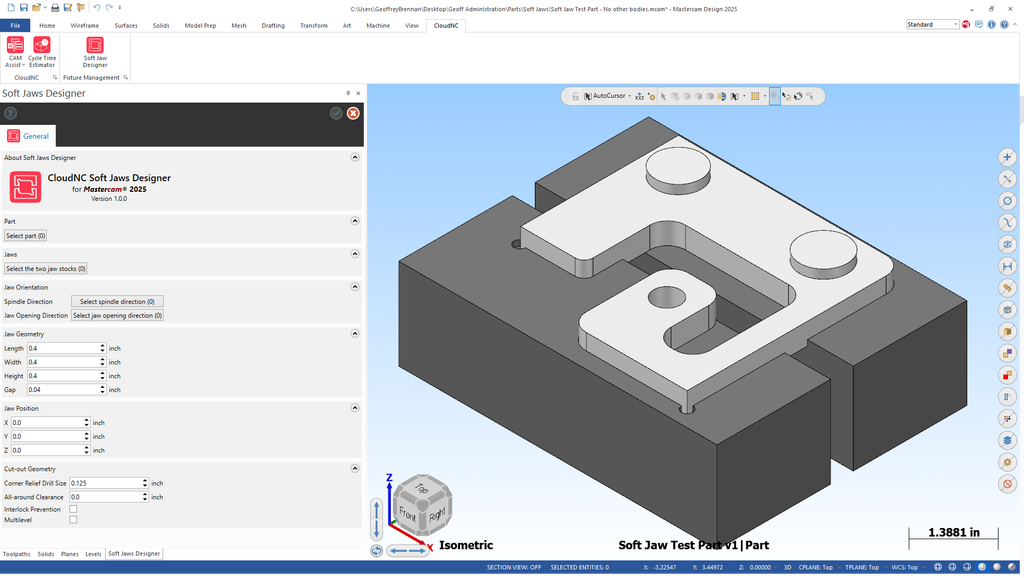

Kako koristiti Soft Jaw Designer
Prije korištenja Soft Jaw Designera, morate imati otvorenu komponentu u vašem CAM paketu.
Možete započeti s kuboidnim tijelima koja će definirati meke čeljusti ili ih stvoriti ispočetka pomoću alata.
- Otvorite model/komponentu u vašem CAM paketu.
- Otvorite Soft Jaw Designer iz CloudNC Ribbon-a.
- Konfigurirajte parametre za dizajn mekih čeljusti (za detalje, pogledajte Soft Jaw Designer - Upute korak po korak).
- Kliknite gumb za pokretanje kako biste stvorili meke čeljusti.
- Tijela čeljusti bit će kreirana u novoj razini nazvanoj ‘Soft Jaws.’
