Procjena CAD datoteke prije pokretanja CAM Assist-a ili, “provjera prije pokretanja” koristi se za provjeru je li informacija o dijelu i postavkama prikladna za CAM Assist.
Sadržaj
Faza procjene pruža ranu procjenu scenarija obrade koji je dostavljen CAM Assist-u. Svi problemi sa scenarijem se prikazuju na popisu s procjenom težine i potencijalnim koracima za rješavanje.
Tok rada
Procjena se automatski aktivira kada se pokrene CAM Assist i izvodi se dok se korisničko sučelje učitava. Problemi se navode kako ih otkriva CAM Assist i sažetak se daje po završetku.
Napredak do Pripremite faze je dostupan nakon završene procjene, bilo klikom na pokazatelj aktivne faze; klikom na hipervezu u kartici; ili klikom na gumb Go to Prepare.
Faza procjene
Kada se dio prvi put učita u CAM Assist, pokreće se Faza procjene.
Dok je dio učitan, CAM Assist će ga ispitati na značajke koje možda neće biti obradive. Ekran procjene pruža kontekstualni prikaz s lijeve strane ekrana s velikom vizualizacijom scenarija s desne strane. Sadržaj prikaza automatski se ažurira kako procjena napreduje i uključuje sažetak rezultata u obliku kružnog dijagrama kada je završena.
Panel analize dijela

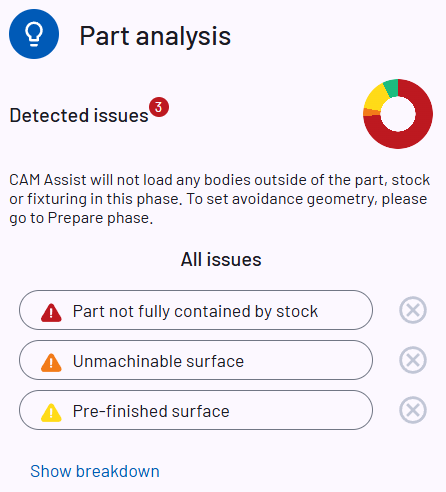

Panel analize dijela pruža brzi pregled koliko je dio prikladan za CAM Assist. Ako se otkriju bilo kakvi problemi s dijelom, tada se kartica mijenja, a grafikon rezultata prikazuje broj teških i upozoravajućih poruka. Popis vrsta problema također se prikazuje na dnu kartice.

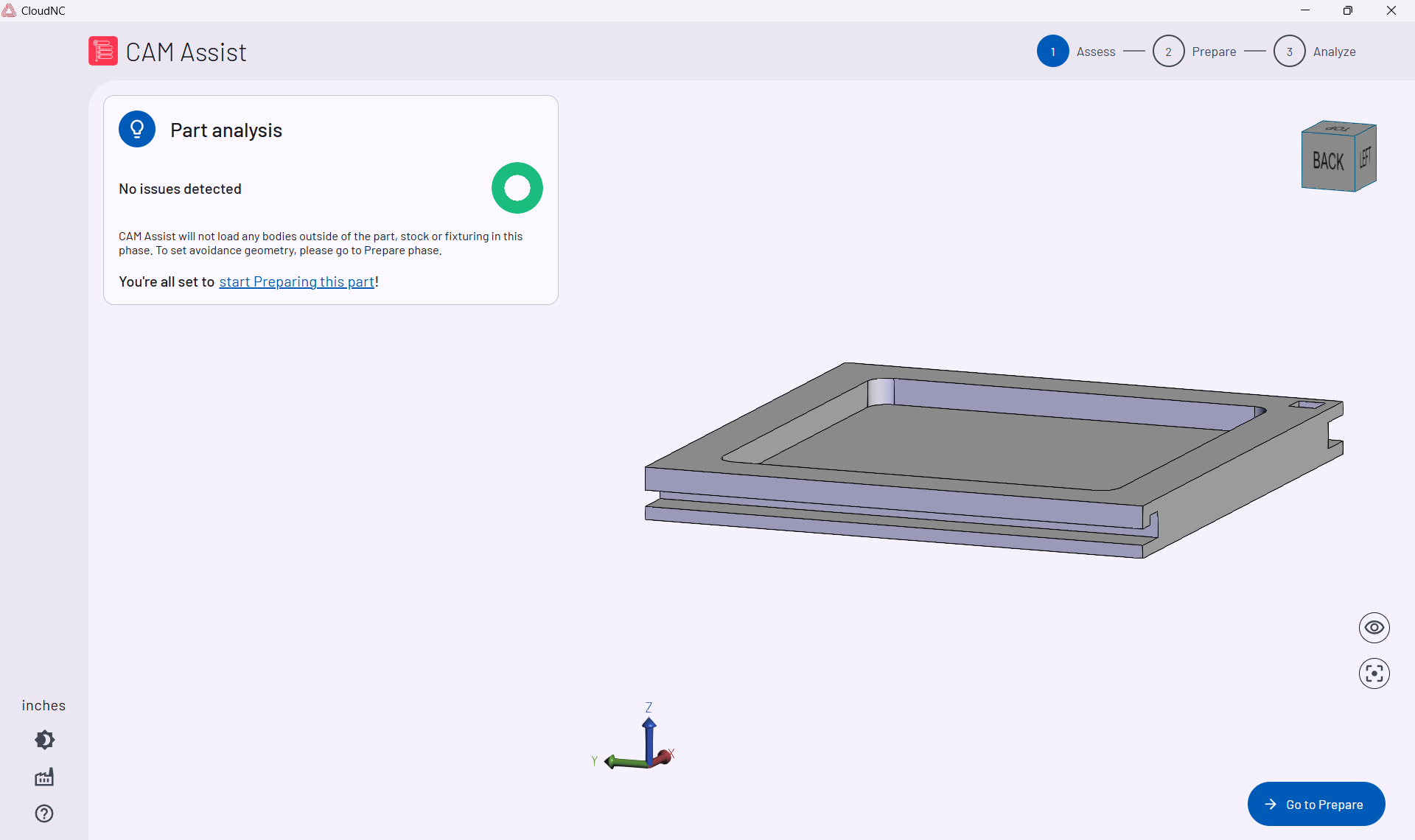

Ako nema problema, grafikon procjene će biti potpuno obojen zeleno (kao gore), a poruke će ukazivati da je dio spreman za fazu Pripreme.
Ako postoje problemi, prikazat će se broj otkrivenih problema, zajedno s oznakom težine.

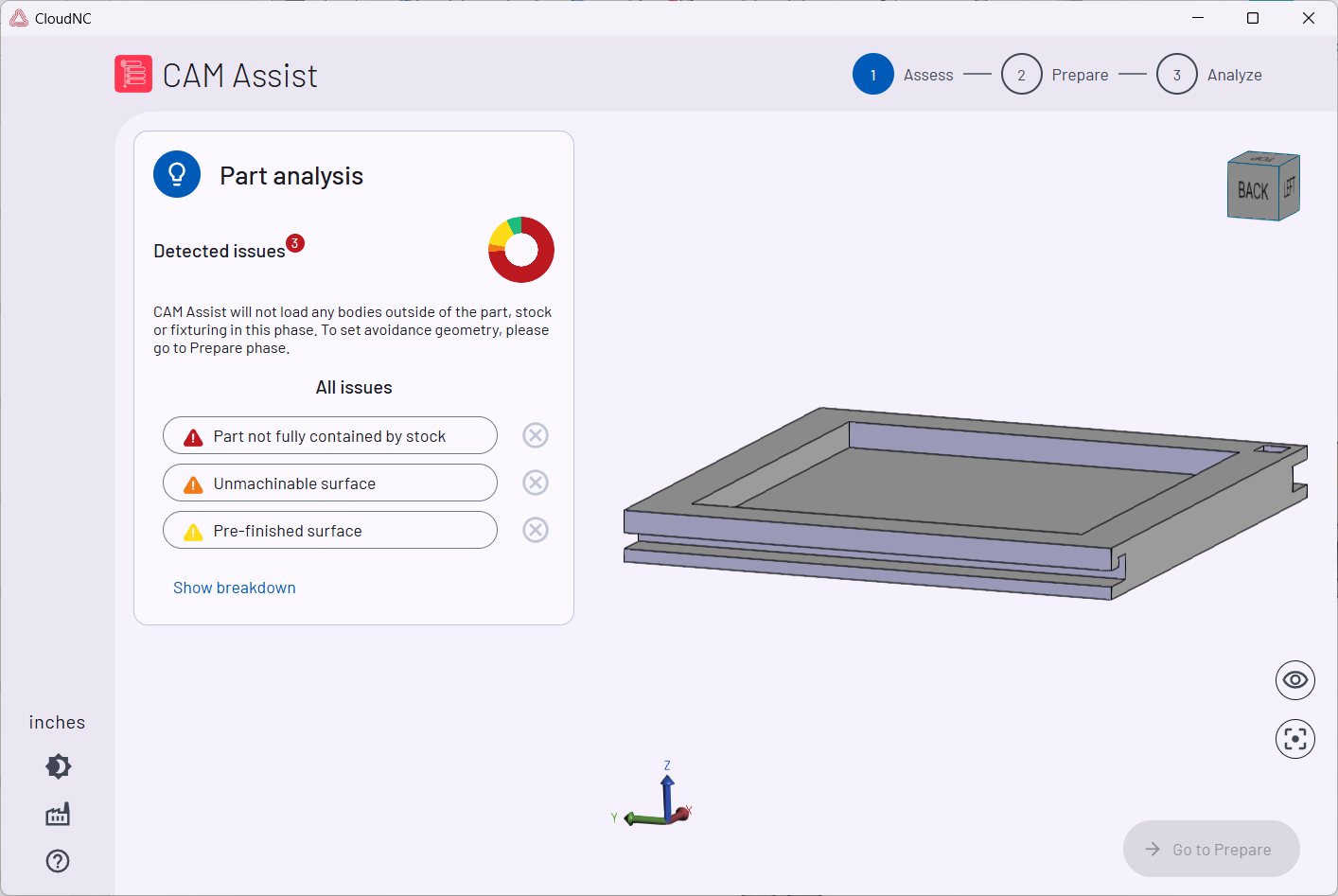

U primjeru prikazanom ovdje, otkrivena su tri (3) problema, po jedan iz svake kategorije.
Istraživanje problema
Postoje različite kategorije upozorenja koje CAM Assist može naznačiti:
-
Žuto - To su manji problemi koji mogu biti očekivanja korisnika ili možda nemaju ozbiljne posljedice za obradu. Uobičajeno upozorenje u ovoj kategoriji je ako je sirovina usklađena s površinom dijela (CAM Assist zahtijeva marginu materijala između dijela i sirovine za izradu operacije).
-
Narančasto - To su glavni problemi. Ako se ne riješe, postoji velika vjerojatnost da će CAM Assist proizvesti nezadovoljavajuće rezultate. Primjer toga je neobradiva površina.
-
Crveno - To su ozbiljni problemi. Ako se ne riješe, CAM Assist neće proizvesti nikakve rezultate. Jednostavan primjer toga je ako sirovina ne okružuje potpuno dio. Općenito, ako postoje teški problemi, preporučuje se zatvaranje CAM Assist-a i rješavanje problema u CAM paketu prije ponovnog pokušaja.
Gumb Prikaži raspodjelu pružit će detalje o svim problemima.

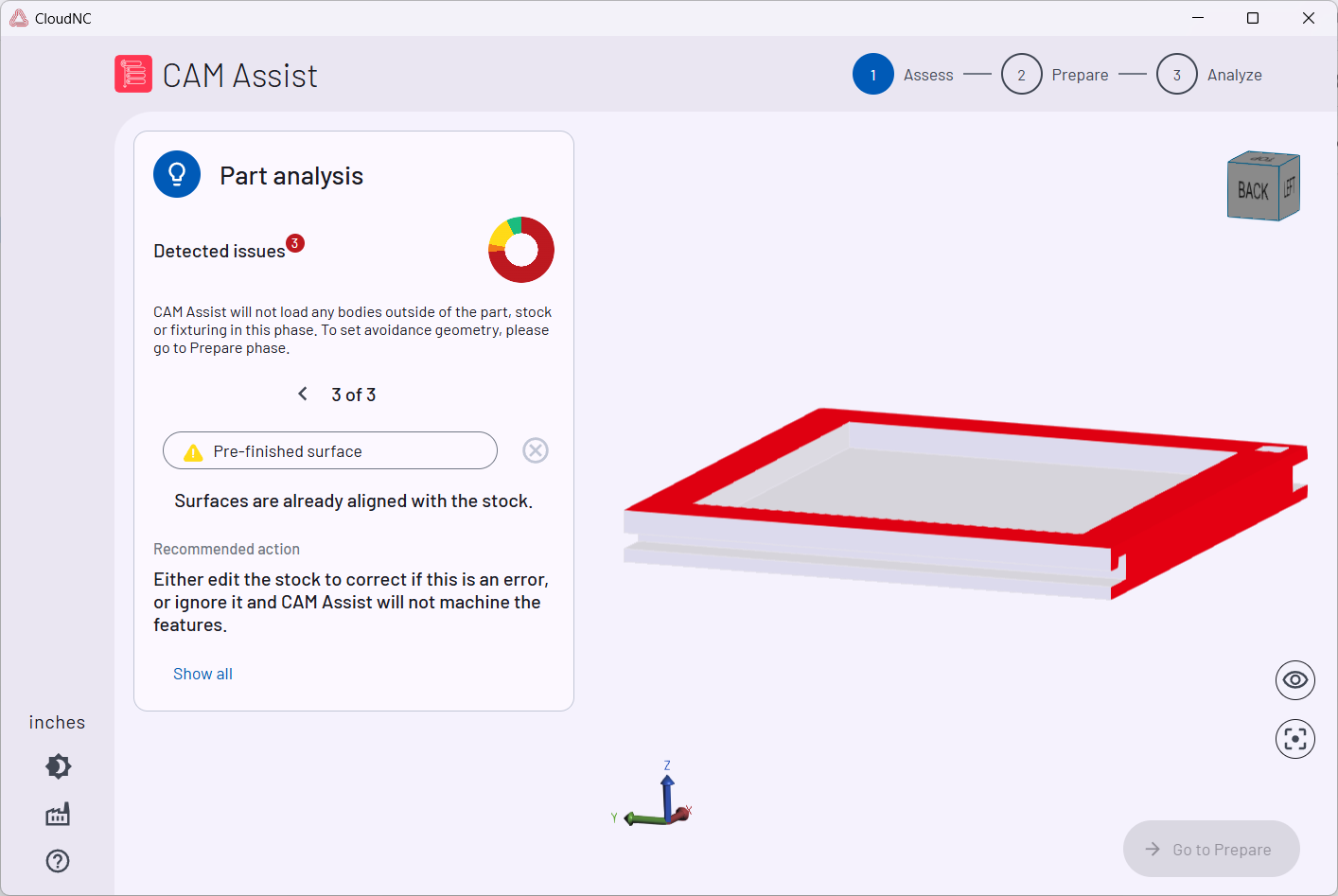

Odabir svakog problema će dati više detalja, potencijalne akcije i označiti problem u 3D prikazu. Klik na bilo koji problem na popisu će prikazati dodatne informacije i potencijalne korake za njegovo rješavanje u kartici. Vizualizacija će se također promijeniti, s tim da će svi objekti postati prozirni, a pogođene površine označene crveno. Scena se može rotirati i zumirati kako bi se razumio potpuni kontekst.
Napredak do faze Pripreme je blokiran dok svi ozbiljni problemi nisu uklonjeni ili odbijeni.
Odbacivanje problema
Problemi se mogu odbaciti odabirom gumba za odbacivanje.
Odbacivanje problema je ekvivalentno prihvaćanju informacija, ali s odabirom nastavka.

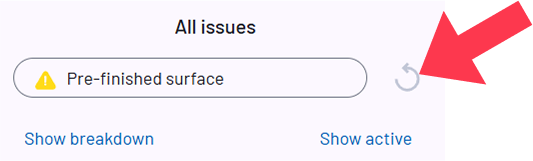

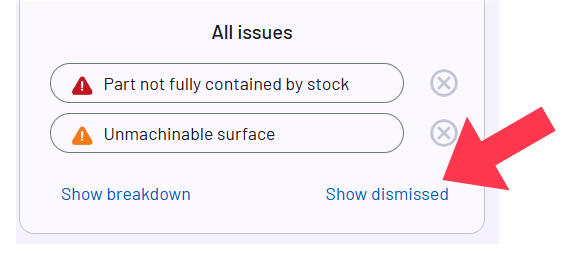

Odbijeni problemi se mogu povratiti odabirom gumba Prikaži odbijene, a zatim odabirom gumba za povrat.
Inače, odbijeni problemi neće biti prikazani u glavnom panelu analize dijela.
Prikaži raspodjelu će se vratiti na cjeloviti popis problema.
