Rapport de disponibilité des outils

Dans l'étape Préparer, le Rapport de Disponibilité des Outils montre quelles assemblages d'outils seront potentiellement utilisés par CAM Assist lors de son exécution, et également quelles opérations pourraient être affectées par des insuffisances dans les outils de session attachés ou les bibliothèques d'outils cloud. L'objectif de ce rapport est de vous aider à résoudre les problèmes d'outillage qui pourraient impacter votre capacité à générer un résultat réussi avec CAM Assist.

Le Rapport de Disponibilité des Outils est accessible en cliquant sur le bouton à gauche du bouton 'Run CAM Assist' :



De plus, dans les conditions où les outils de session et/ou les bibliothèques d'outils sélectionnées sont insuffisants pour terminer les opérations d'usinage demandées, le bouton 'Run CAM Assist' sera présenté en rouge et comportera un icône '!' :

Lorsque le bouton 'Run CAM Assist' est rouge, c'est un signe clair que les outils sélectionnés sont insuffisants pour compléter les opérations demandées. Ouvrez le Rapport de Disponibilité des Outils pour plus de détails.

Pour afficher le Rapport de Disponibilité des Outils

1. Cliquez sur le bouton Rapport de Disponibilité des Outils.

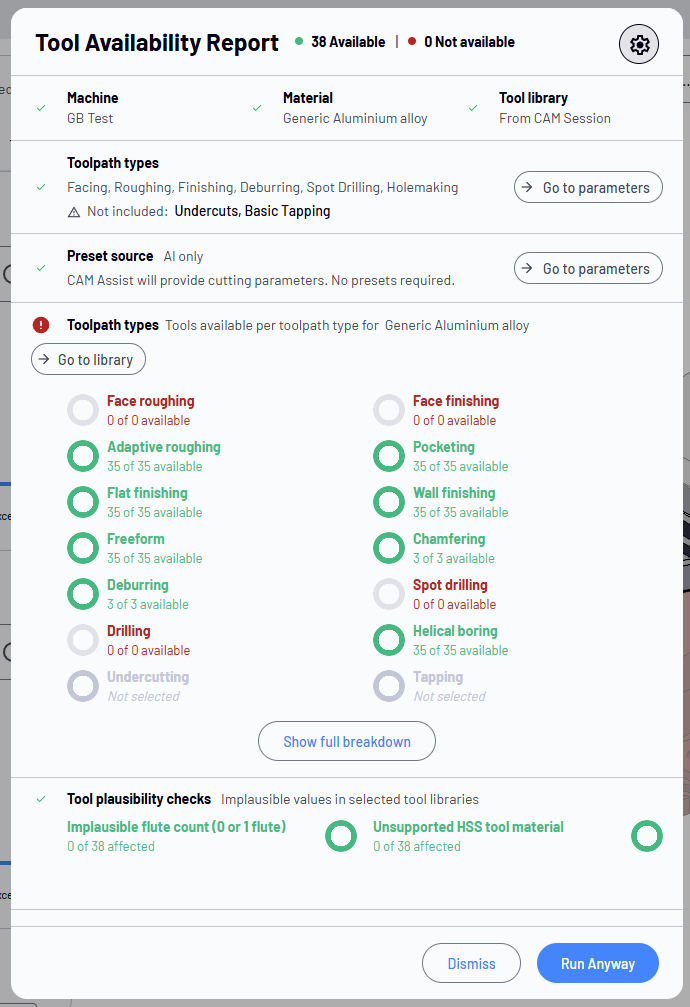

2. Le Rapport de Disponibilité des Outils s'ouvrira.

3. L'en-tête du rapport contient des informations récapitulatives sur les outils disponibles, ainsi que le bouton Paramètres :

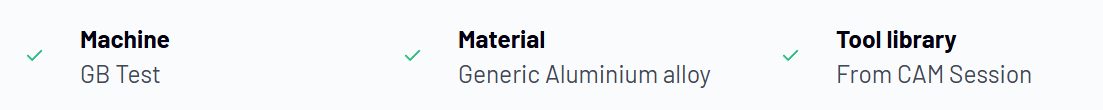

4. Les Machines, Matériaux et bibliothèques d'outils sélectionnées sont affichés :

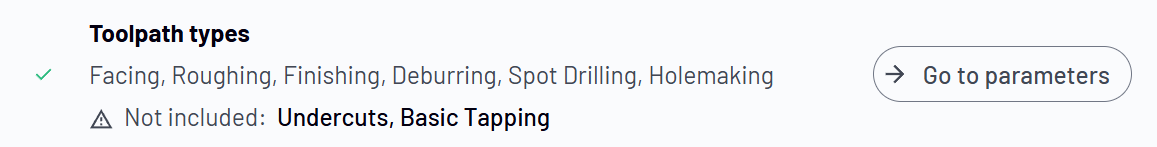

3.  La section sommaire Types de Trajectoires d'Outils est la troisième section. Si des problèmes sont identifiés. Si des types de trajectoires d'outils n'ont pas été cochés dans Préparer > Mode Avancé > Paramètres, ils seront identifiés ici. Vous voudrez peut-être sélectionner le bouton Aller aux Paramètres pour effectuer des ajustements. (Cette action vous ramène à Préparer > Mode Avancé > Paramètres.)

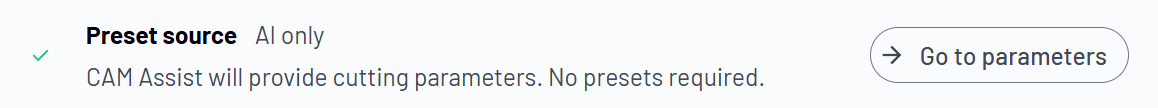

4. La Source de Presets est identifiée. Cela résume les sélections de Génération de paramètres de coupe à partir de Préparer > Mode Avancé > Paramètres. Sélectionnez le bouton Aller aux Paramètres pour effectuer des ajustements si nécessaire. (Cette action vous ramène à Préparer > Mode Avancé > Paramètres.)

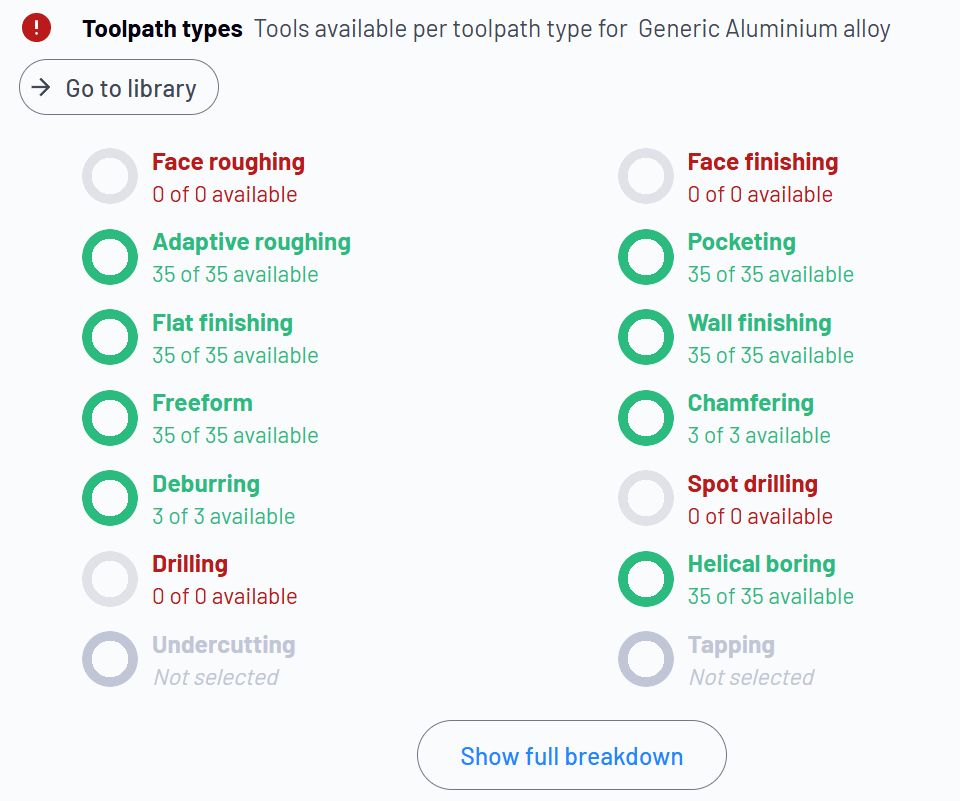

5. La section Types de Trajectoires d'Outils décrit les outils disponibles dans les outils de session et/ou les bibliothèques d'outils cloud pour chaque type :



   1. Sélectionnez Aller à la bibliothèque (ou le bouton avec le nom de la bibliothèque d'outils s'il y a plus d'un élément disponible) pour ouvrir la bibliothèque :

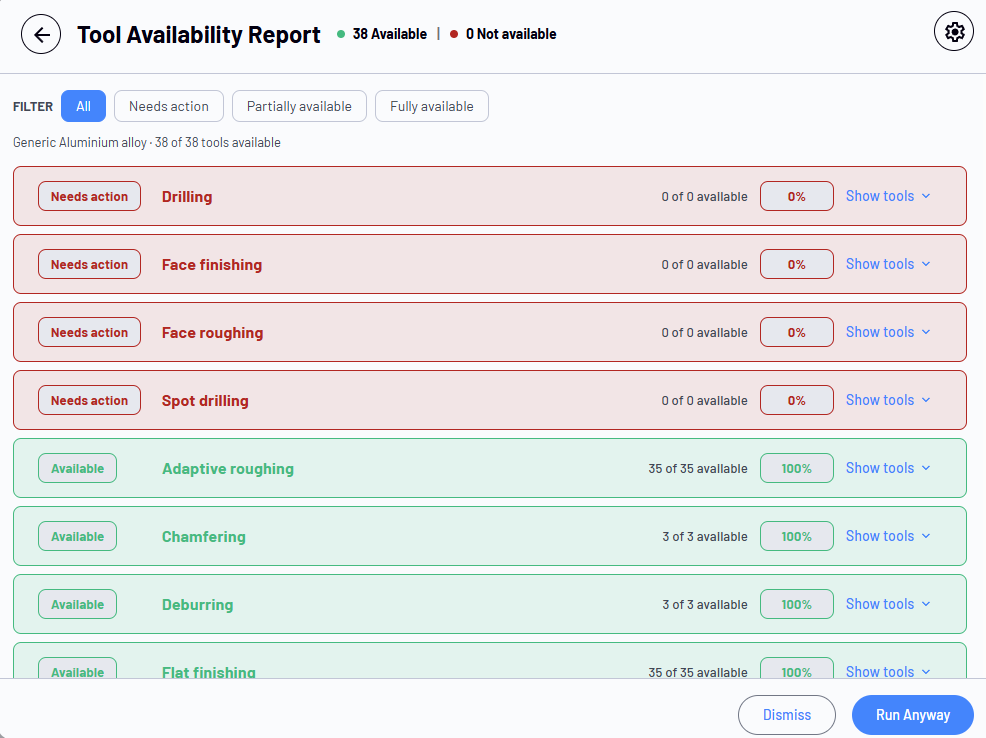

   2. Sélectionnez Afficher le détail complet pour examiner la disponibilité des outils pour une explication de chaque assemblage d'outils.

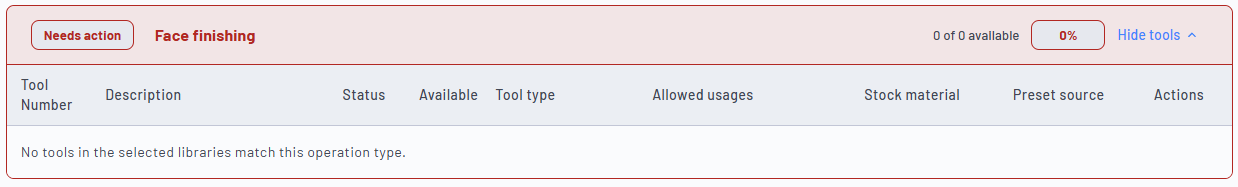

   3. Dans cette vue, sélectionnez Besoin d'une action pour tout outil pour plus d'informations.

Paramètres du Rapport de Disponibilité des Outils

Pour ajuster les paramètres du Rapport de Disponibilité des Outils :

1. Cliquez sur l'icône Paramètres en haut du rapport :

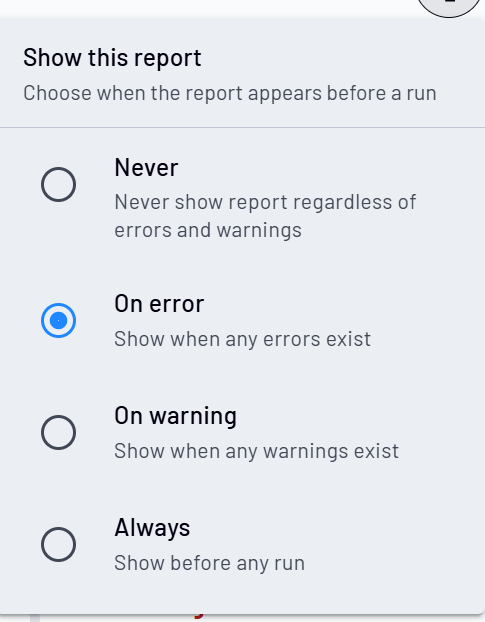

2. Les paramètres du rapport s'ouvriront :

3.

   Choisissez quand afficher le rapport. Les sélections disponibles sont :

   1. Jamais - Le Rapport de Disponibilité des Outils ne sera jamais affiché
   2. En cas d'erreur - Le Rapport de Disponibilité des Outils sera affiché après que le bouton Run CAM Assist est sélectionné, s'il y a des erreurs uniquement avec la bibliothèque d'outils.
   3. En cas d'avertissement - Le Rapport de Disponibilité des Outils sera affiché après que le bouton Run CAM Assist est sélectionné s'il y a des erreurs ou des avertissements avec la bibliothèque d'outils.
   4. Toujours - Le Rapport de Disponibilité des Outils sera affiché chaque fois que le bouton Run CAM Assist est sélectionné.
