Comment faire en sorte que les estimations de temps de cycle de CAM Assist correspondent à ce qui se passe réellement sur votre machine.
Ce que fait le facteur d'échelle
Le facteur d'échelle ajuste le temps de cycle calculé par CAM Assist pour qu'il s'aligne sur le temps d'usinage réel que vous observez à la broche. Le calcul à lui seul ne peut pas tenir compte de tout ce qu'une machine physique fait : l'accélération et la décélération à chaque mouvement, le temps de maintien, les changements d'outil et l'efficacité générale de l'équipement — donc l'estimation est souvent un peu courte ou longue. Le facteur d'échelle comble cette lacune.
C'est un multiplicateur simple en pourcentage appliqué à l'estimation. À 100%, l'estimation est laissée exactement telle que calculée. À 150%, chaque estimation est multipliée par 1,5. Donc, si CAM Assist estime 20 minutes, mais que la pièce prend réellement 30 minutes, un facteur d'échelle de 150% aligne le rapport.

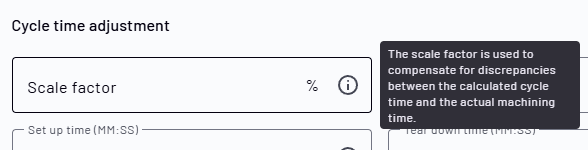

Où le trouver
Le facteur d'échelle se trouve dans les paramètres d'une machine, de sorte que chaque machine puisse avoir sa propre valeur — utile lorsque vos machines fonctionnent à des vitesses réelles différentes.
Laissez le champ vide ou réglez-le sur 100% si vous ne souhaitez aucun ajustement. Quoi que vous saisissiez s'appliquera à chaque estimation que CAM Assist produit pour cette machine.
Comment déterminer la bonne valeur
Vous n'avez pas à deviner. Exécutez une pièce dans CAM Assist avec le facteur d'échelle désactivé, comparez l'estimation à un temps en lequel vous avez confiance, et laissez les chiffres vous donner le pourcentage.
- Réglez le facteur d'échelle à 100% (ou laissez-le vide). Cela vous donne l'estimation brute et non ajustée de CAM Assist — le chiffre que vous corrigerez.
- Exécutez CAM Assist sur une pièce représentative et notez le temps de cycle qu'il rapporte. Appelez cela l'estimation de CAM Assist.
- Obtenez un temps de référence en lequel vous avez confiance pour la même pièce. C'est généralement le temps de cycle de votre package CAM après publication des trajectoires d'outils, mais cela peut également être un temps mesuré réel sur la machine. Appelez cela le temps de référence.
- Divisez le temps de référence par l'estimation de CAM Assist, puis multipliez par 100. C'est votre facteur d'échelle.
- Saisissez le résultat dans le champ du facteur d'échelle et relancez. Le temps rapporté devrait maintenant correspondre à votre référence.
Le calcul
C'est la "multiplication croisée" écrite. Vous résolvez une proportion : l'estimation de CAM Assist est à 100% comme le temps de référence est au facteur d'échelle que vous souhaitez.
Réorganisé, cela donne :
9:36 est 9 min 36 s = 576 secondes = 9,6 minutes.Exemples
Exemple 1 — le cas de base
CAM Assist estime 20:00. La pièce prend réellement 30:00 sur la machine.
Facteur d'échelle = (30 ÷ 20) × 100 = 150%
L'estimation était courte, donc vous l'augmentez.
Exemple 2 — temps de référence du package CAM
Avec le facteur d'échelle à 100%, CAM Assist rapporte 24:00. Votre programme publié du package CAM pour la même pièce donne 30:00.
Facteur d'échelle = (30 ÷ 24) × 100 = 125%
Exemple 3 — lorsque l'estimation est longue
CAM Assist rapporte 12:00, mais votre temps de référence n'est que 9:36 (9,6 minutes).
Facteur d'échelle = (9,6 ÷ 12) × 100 = 80%
Ici, l'estimation était trop élevée, donc une valeur inférieure à 100% la réduit.
Exemple 4 — travail en secondes
Estimation de CAM Assist 18:45 (1 125 s). Temps de référence 22:30 (1 350 s).
Facteur d'échelle = (1 350 ÷ 1 125) × 100 = 120%
Référence rapide
| Estimation de CAM Assist | Temps de référence | Calcul | Facteur d'échelle |
|---|---|---|---|
| 20:00 | 30:00 | 30 ÷ 20 × 100 | 150% |
| 24:00 | 30:00 | 30 ÷ 24 × 100 | 125% |
| 12:00 | 9:36 | 9,6 ÷ 12 × 100 | 80% |
| 18:45 | 22:30 | 1350 ÷ 1125 × 100 | 120% |
Conseils pour un facteur fiable
- Utilisez une pièce qui est typiquement ce que vous exécutez sur cette machine. Un facteur réglé sur une pièce inhabituelle ne se généralisera pas bien.
- Calculez par machine. Une machine rapide et puissante et une ancienne machine plus lente auront besoin de facteurs différents, et ce réglage est stocké pour chaque machine pour cette raison précise.
- Pour un chiffre plus stable, faites une moyenne du résultat sur deux ou trois pièces plutôt que de vous fier à une seule.
- Revisitez le facteur si vous changez de stratégie d'outillage, d'alimentations et de vitesses, ou la machine elle-même — l'écart qu'il corrige peut changer.
FAQ
Que se passe-t-il si je laisse le facteur d'échelle vide ?
CAM Assist le considère comme 100 % et rapporte l'estimation brute sans ajustement.
Le facteur d'échelle peut-il être inférieur à 100 % ?
Oui. Si CAM Assist surestime, une valeur inférieure à 100 % réduit le temps rapporté (voir l'Exemple 3).
Cela change-t-il mes trajectoires d'outils ou ma stratégie d'usinage ?
Non. Le facteur d'échelle n'affecte que le temps de cycle rapporté dans l'estimation. Il n'impacte pas les trajectoires d'outils, les alimentations, les vitesses, ou tout ce que la machine fait réellement.
Quel temps de référence devrais-je utiliser — le package CAM ou un run réel sur la machine ?
Les deux fonctionnent. Le temps du package CAM publié est le plus pratique et répétable. Un run mesuré sur la machine est le plus précis. Utilisez celui en lequel vous avez le plus confiance pour cette machine.
