Rapport d'estimation du temps de cycle

L'estimation du temps de cycle est désormais rationalisée et intégrée directement dans le flux de travail de CAM Assist.

Accès au Temps de Cycle

Les utilisateurs peuvent voir les temps de cycle estimés pendant la phase d'analyse, dans l'onglet Machinabilité.

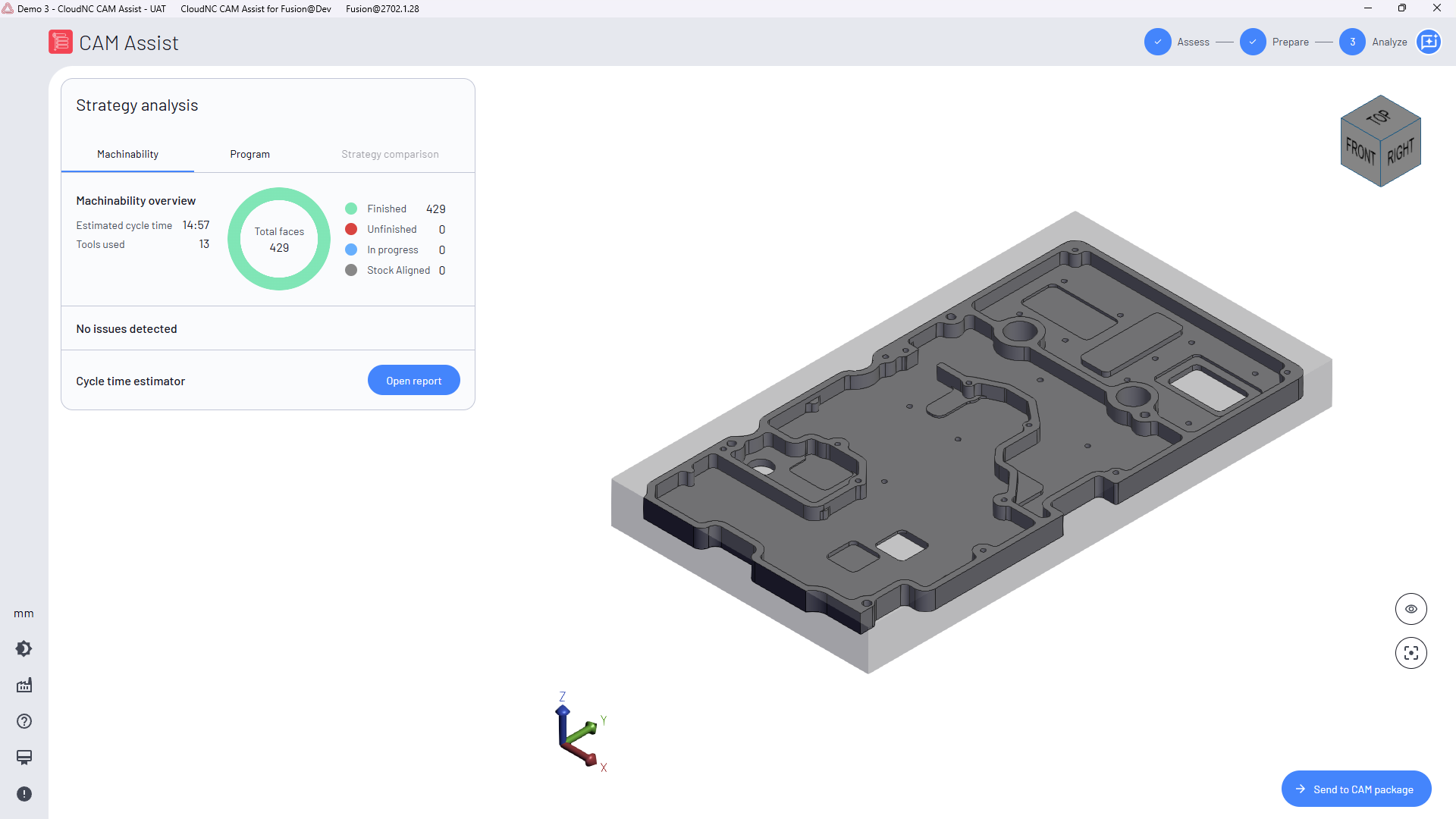

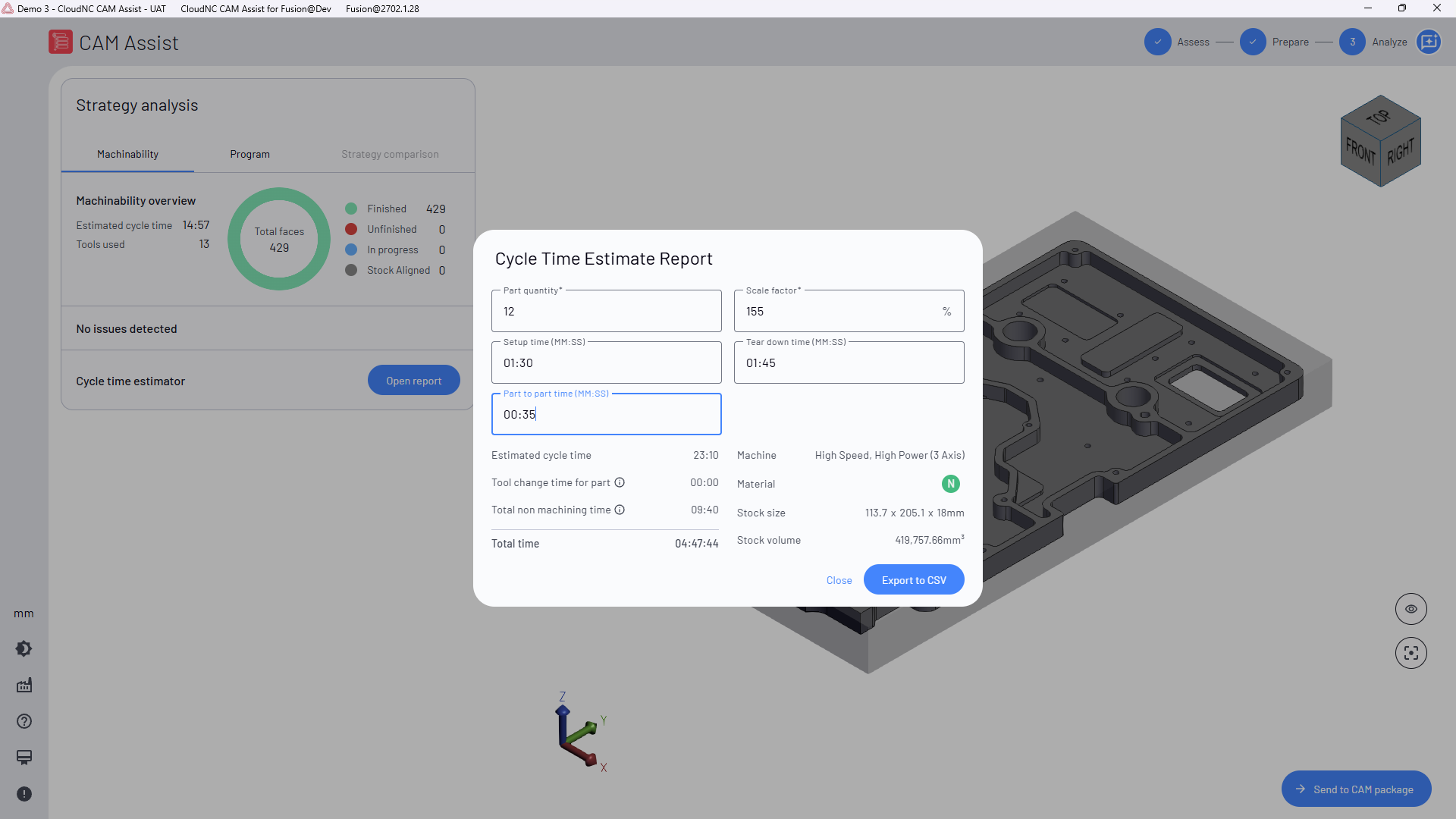

Exemple d'Interface

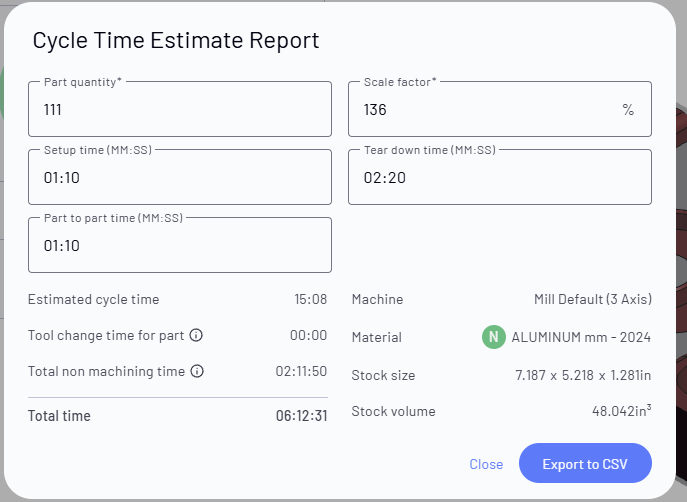

Rapport d'Estimation du Temps de Cycle

Dans la fenêtre modale Rapport d'Estimation du Temps de Cycle, les valeurs par défaut pour la machine utilisée pré-rempliront les champs suivants :

• Facteur d'échelle

  • Le facteur d'échelle est utilisé pour compenser les différences entre le temps de cycle calculé et le temps d'usinage réel. Cela peut être nécessaire en raison de l'accélération et de la décélération lors de l'usinage réel, de l'efficacité de l'équipement et d'autres facteurs.

  • Par exemple, si l'estimation initiale du temps de cycle est de 20 minutes, mais que le temps d'usinage réel est de 30 minutes, définir le facteur d'échelle à 150 % améliorera les estimations futures.

• Temps de mise en place
  • Le temps de mise en place est le temps nécessaire pour préparer une machine pour la production avant le début de l'usinage. Cela peut inclure :
    • Chargement et sécurisation des outils
    • Installation de dispositifs ou de maintien de pièce
    • Chargement des programmes CNC
    • Règlement des décalages de travail et des décalages d'outil
• Temps de démontage
  • Le temps nécessaire après la fin de la production pour ramener la machine ou la zone de travail à un état dégagé ou prêt.
• Temps entre pièces
  • Le temps nécessaire pour retirer une pièce complète de la machine et installer le stock suivant pour le cycle suivant.

Quantité de pièces peut également être modifiée. Cette valeur est utilisée pour estimer la taille du lot en production.

En dessous des champs, le temps de cycle est calculé y compris :

• Temps de cycle estimé
• Temps de changement d'outil pour la pièce
• Temps total hors usinage et,
• Temps total

Sont également affichés :

• Machine utilisée
• Matériau de stock utilisé
• Taille de stock
• Volume de stock

Choisir :

• Fermer pour fermer la fenêtre modale Rapport d'Estimation du Temps de Cycle
• Exporter en CSV pour enregistrer un fichier CSV dans votre dossier de téléchargements local

Le fichier CSV exporté contient les informations dans la fenêtre modale Rapport d'Estimation du Temps de Cycle ainsi que des informations détaillées sur le temps de cycle d'opération.

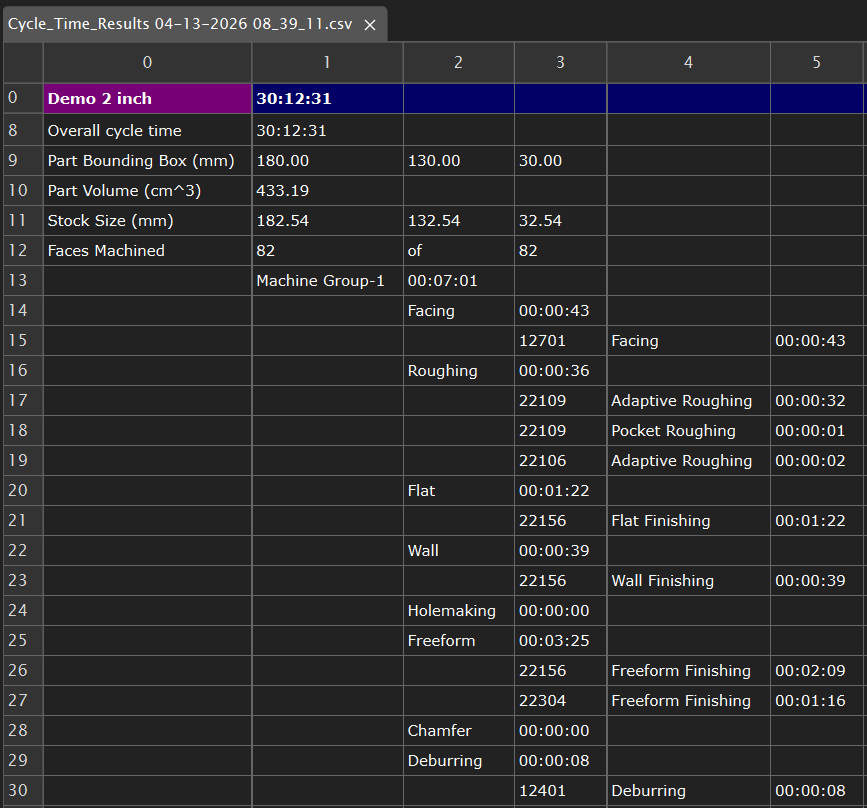

Exemple de CSV

---

Ajustements du Temps de Cycle de la Machine

• Les informations par défaut sur le temps de cycle sont définies par machine dans My Shop > My Machines :

---

Comportement d'Exportation

• Les fichiers sont enregistrés dans le dossier de téléchargements local lors de l’exportation
