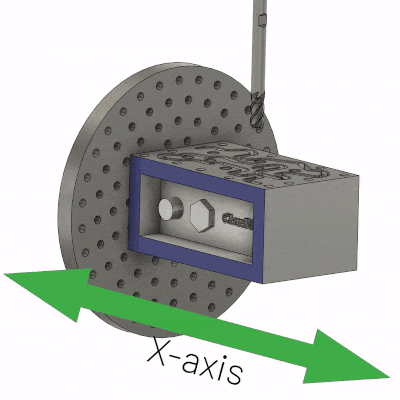

Usinage 3+1 est un processus CNC à 4 axes qui ajoute un axe de rotation à une machine standard à 3 axes, permettant à une pièce à usiner d'être indexée ou tournée pour un usinage sur plusieurs faces en une seule configuration.
Le "3" fait référence aux axes de mouvement standards X, Y et Z, tandis que le "1" désigne l'axe supplémentaire, qui tourne autour de l'axe X ou Y. Ce mode d'usinage minimise le temps de configuration et augmente la précision par rapport à l'usinage traditionnel à 3 axes, qui nécessiterait plusieurs étapes de repositionnement.
Utilisation de 3+1 - Mode d'axe défini
-

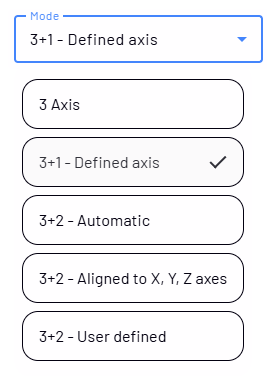

Dans la phase Préparer de CAM Assist, sélectionnez 3+1 - Defined axis dans le menu Mode

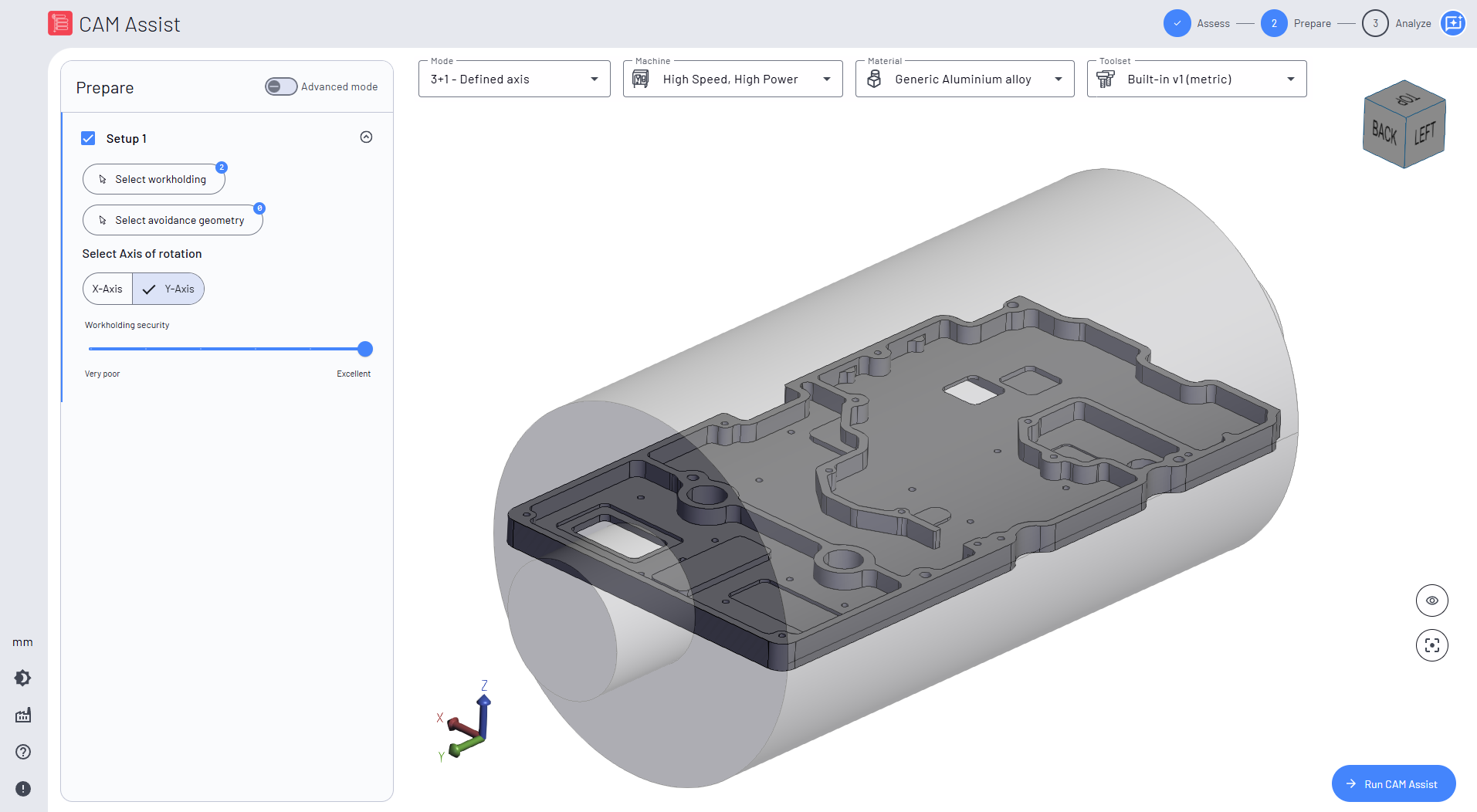

- Dans le panneau de configuration, sélectionnez la géométrie de maintien et d'évitement si nécessaire, et définissez l'Axe de rotation (axe X ou Y)
3. Terminez de définir d'autres champs dans la phase Préparer (Machine, Matériau et Outil) si nécessaire, et sélectionnez Run CAM Assist.
