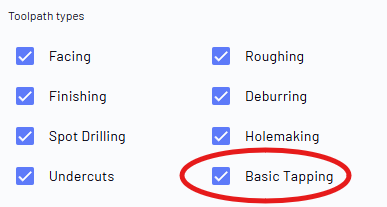

Si coché, La taraudage basique produira un parcours d'outil de taraudage pour chaque trou approprié sur votre modèle de pièce. Pour appliquer un parcours d'outil de taraudage, un trou modélisé doit avoir une certaine taille, qui est le diamètre de base percé, et il doit y avoir un outil de taraudage correspondant dans la bibliothèque d'outils qui s'accorde à cette taille de base percée.
Par exemple, s'il y a un trou sur votre modèle de pièce avec un diamètre de 0.2 pouces, avec l'option de taraudage basique cochée, un parcours d'outil de perçage sera généré par CAM Assist pour percer le trou à cette taille (présumant qu'il y a un outil de perçage convenable dans la bibliothèque d'outils), qui sera suivi d'un parcours d'outil de taraudage utilisant un taraud de 1/4 de pouce, si cela se trouve dans la bibliothèque.

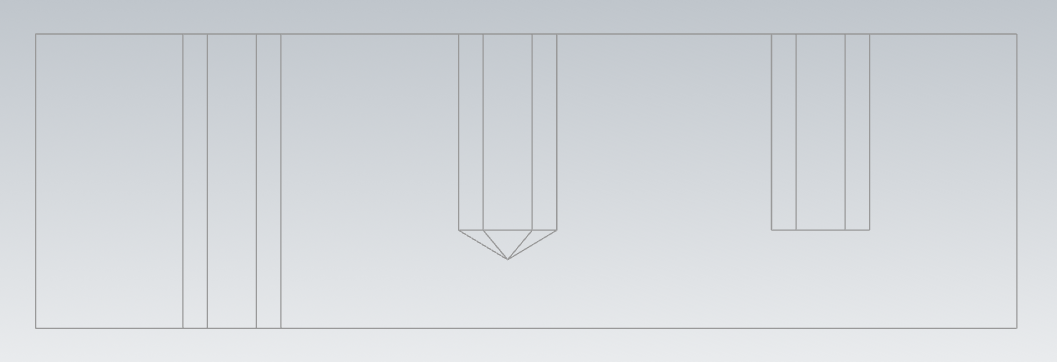

Pour avoir un parcours d'outil de taraudage appliqué, les trous doivent également être soit des trous débouchants, soit un trou aveugle modélisé avec le profil de perçage, c'est-à-dire, modélisé avec le profil de pointe de perçage.
Les deux premiers trous ci-dessus auraient un parcours d'outil de taraudage basique appliqué, le trou du côté droit ne le serait pas.
Au lieu que la taille de base percée doive être exacte, chaque outil de taraudage a une plage de diamètres de trous avec laquelle il est associé pour cette fonctionnalité. Le taraudage basique appliquera un parcours d'outil de taraudage aux trous modélisés avec des diamètres dimensionnés entre le minimum et le maximum du diamètre de base. Ces plages sont montrées ci-dessous, le diamètre des trous modélisés doit se situer entre et inclure ces valeurs :
Le taraudage basique supporte actuellement les types de fil standard
Désignation de filetage standard (pouces) |
Diamètre mineur (pouces) |
Diamètre majeur (pouces) |
|---|---|---|
#1 |
0.05677 |
0.06183 |
#2 |
0.06745 |
0.07324 |
#3 |
0.07735 |
0.08411 |
#4 |
0.08602 |
0.09413 |
#5 |
0.09902 |
0.10713 |
#6 |
0.10553 |
0.11567 |
#8 |
0.13153 |
0.14167 |
