Modifier l’assemblage d’outil utilisé dans une opération

Lors de l'édition des opérations, il est possible de changer l'outil utilisé, ou d'éditer l'assemblage d'outil.

Sélecteur d'assemblage d'outil

Le sélecteur d'assemblage d'outil a deux modes :

1. Réduit - Lorsqu'il est réduit, les informations sur l'assemblage d'outil sont limitées.
   1. En survolant le sélecteur d'assemblage d'outil, la bibliothèque parent d'outil de l'assemblage d'outil est révélée

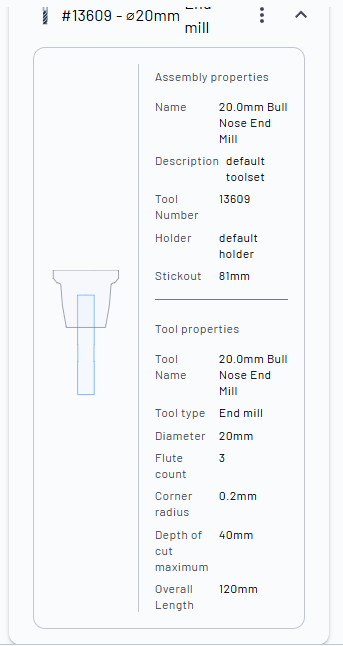

1. Développé - En cliquant sur le sélecteur d'assemblage d'outil, le composant se développe pour révéler plus d'informations sur l'assemblage d'outil :

Pour réduire le sélecteur d'assemblage d'outil, cliquez sur le bouton Réduire en haut du composant.

Changer l'assemblage d'outil

Appliquer un autre outil à une opération se fait avec la fonction Change tool assembly.

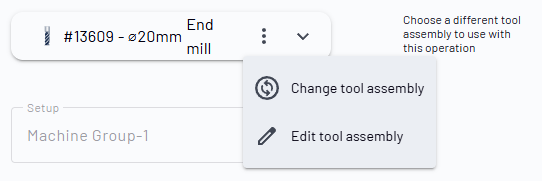

1. Dans le sélecteur d'assemblage d'outil, sélectionnez le bouton de menu contextuel (les trois points verticaux)

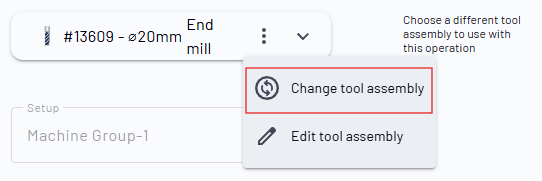

2. Choisissez Change tool assembly

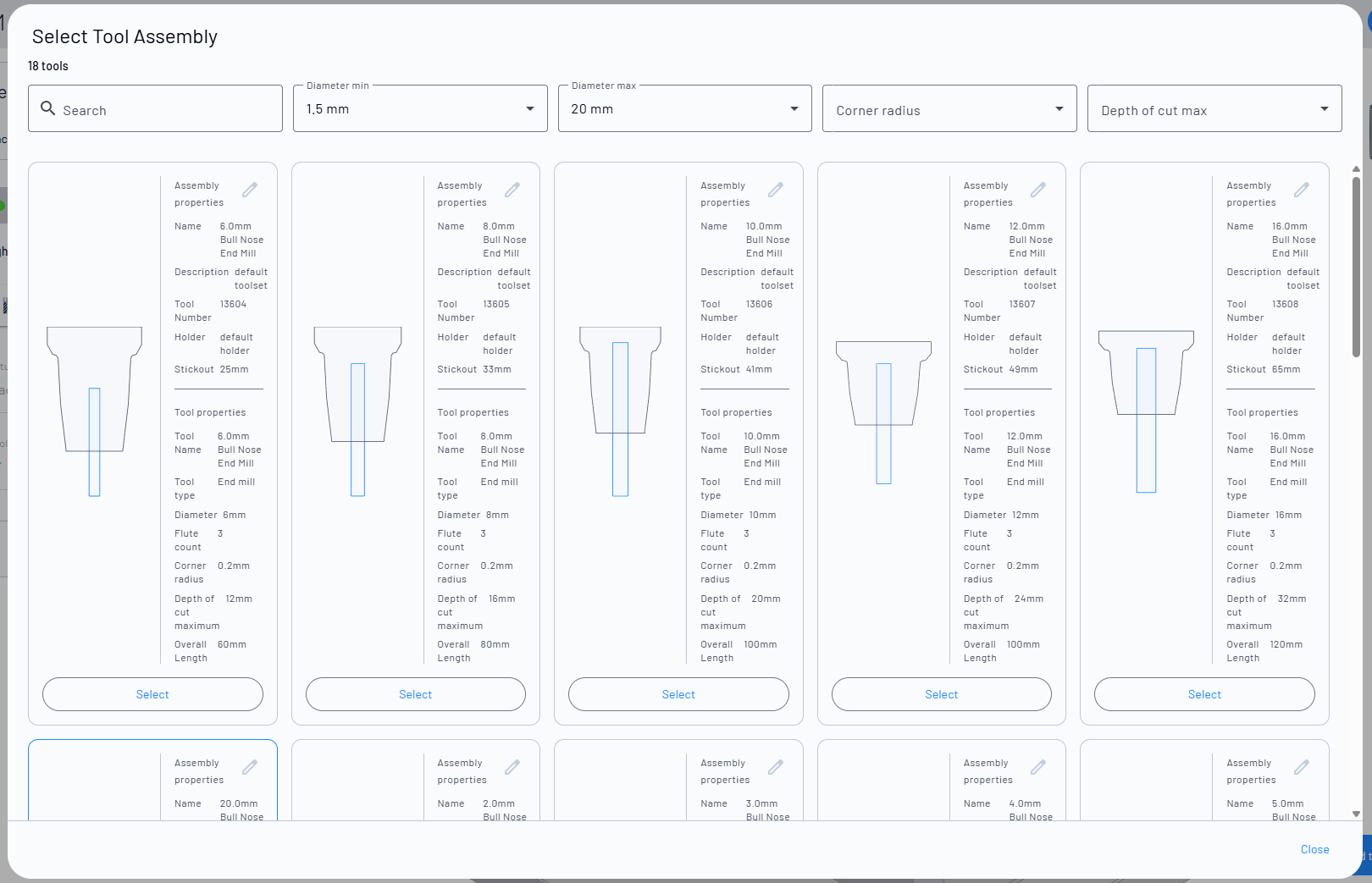

3. La boîte modale Select tool assembly s'ouvrira

1. Le nombre d'outils appropriés sera affiché en haut de la boîte modale
2. Des filtres permettront de préciser les possibilités de sélection (ces filtres varieront selon le type d'outil.
   1. Recherche
   2. Diamètre min
   3. Diamètre max
   4. Pour éditer un assemblage d'outil depuis cette vue, sélectionnez le bouton d'édition dans le coin supérieur du conteneur d'assemblage d'outil.

1. Recherchez, filtrez et parcourez la boîte modale, et sélectionnez l'assemblage d'outil préféré
   1. Lorsque le bouton Select est choisi, la boîte modale se fermera et l'assemblage d'outil sera appliqué à l'opération.
   2. Sélectionnez Cancel en bas de la boîte modale pour abandonner le changement d'assemblage d'outil.

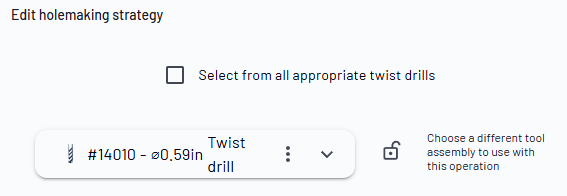

Remarque - lors de la sélection d'outils, seuls les outils valides pour l'opération sont disponibles, à l'exception des perceuses à bois, si l'utilisateur choisit dans le panneau Edit holemaking strategy.

Modifier l'assemblage d'outil

1. Dans le sélecteur d'assemblage d'outil, sélectionnez le bouton de menu contextuel (les trois points verticaux)

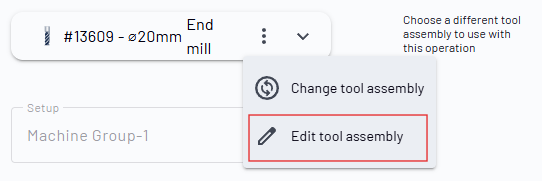

2. Choisissez Edit tool assembly

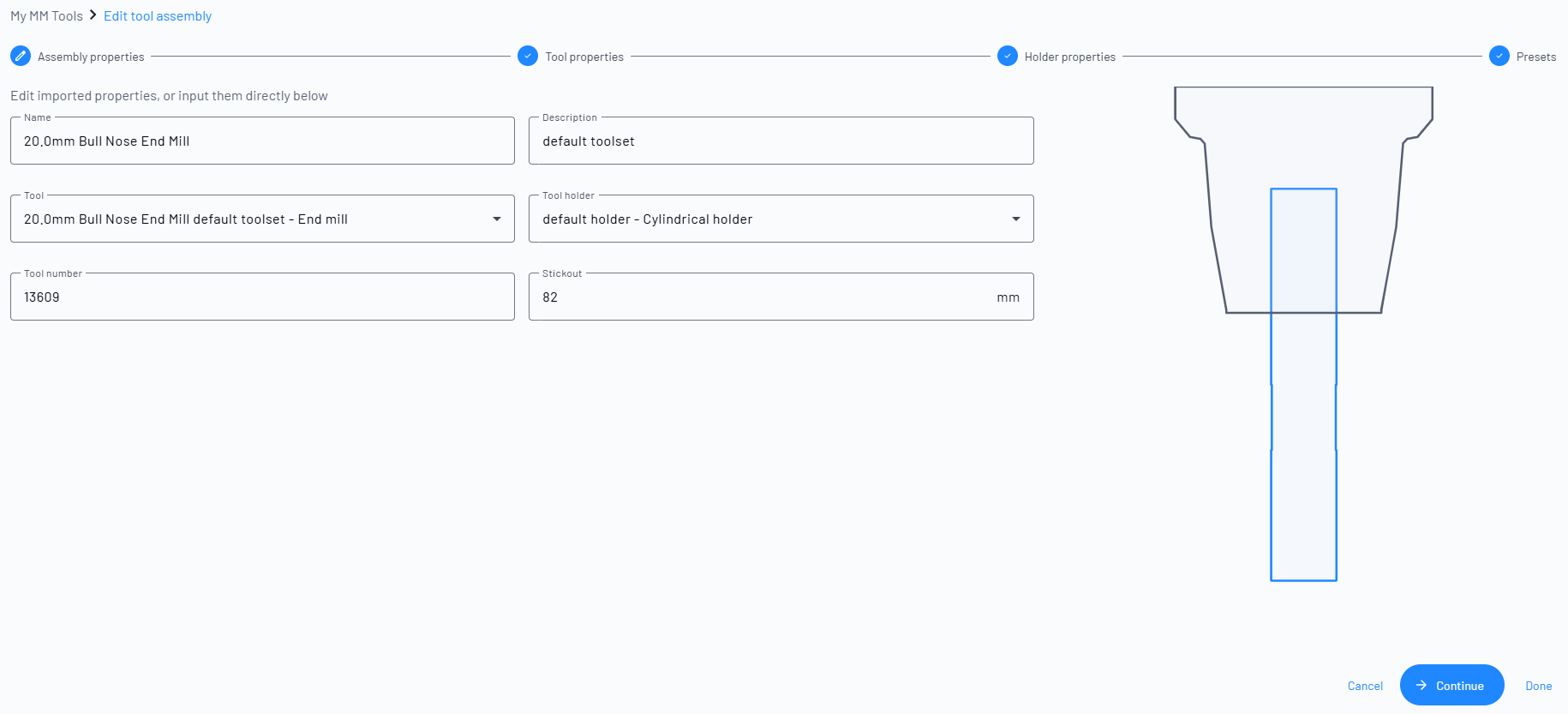

3. La vue Edit tool assembly de l'assemblage d'outil, dans la bibliothèque d'outils, sera affichée.

Remarque - Cette fonction se déroule dans le flux de travail My Shop. Lorsque Done est sélectionné, vous serez renvoyé à la bibliothèque d'outils. Sélectionnez Back to part pour revenir à la vue d'analyse.

Remarque - lorsqu'un changement est effectué sur l'assemblage d'outil, le comportement par défaut sera de verrouiller le champ. Cela empêchera les modifications d'autres champs d'édition de changer l'assemblage d'outil. Sélectionnez le bouton de verrouillage pour déverrouiller le champ.
