La phase d'Analyse fournit des retours sur un exécution active de CAM Assist et l'opportunité de peaufiner la stratégie avant qu'elle ne soit envoyée au paquet CAM.
Contenu
La phase d'Analyse fournit des retours sur une exécution active de CAM Assist et l'opportunité de peaufiner le programme avant qu'il ne soit envoyé au paquet CAM. Des informations de progression informatives sont affichées à l'écran et les indicateurs clés du programme sont présentés à la fin.
Une vue structurée du programme est disponible dès que CAM Assist a calculé le premier ensemble d'opérations. Un onglet de comparaison est également disponible pour comparer les performances des bibliothèques d'outils sélectionnées avec une alternative.
Flux de travail

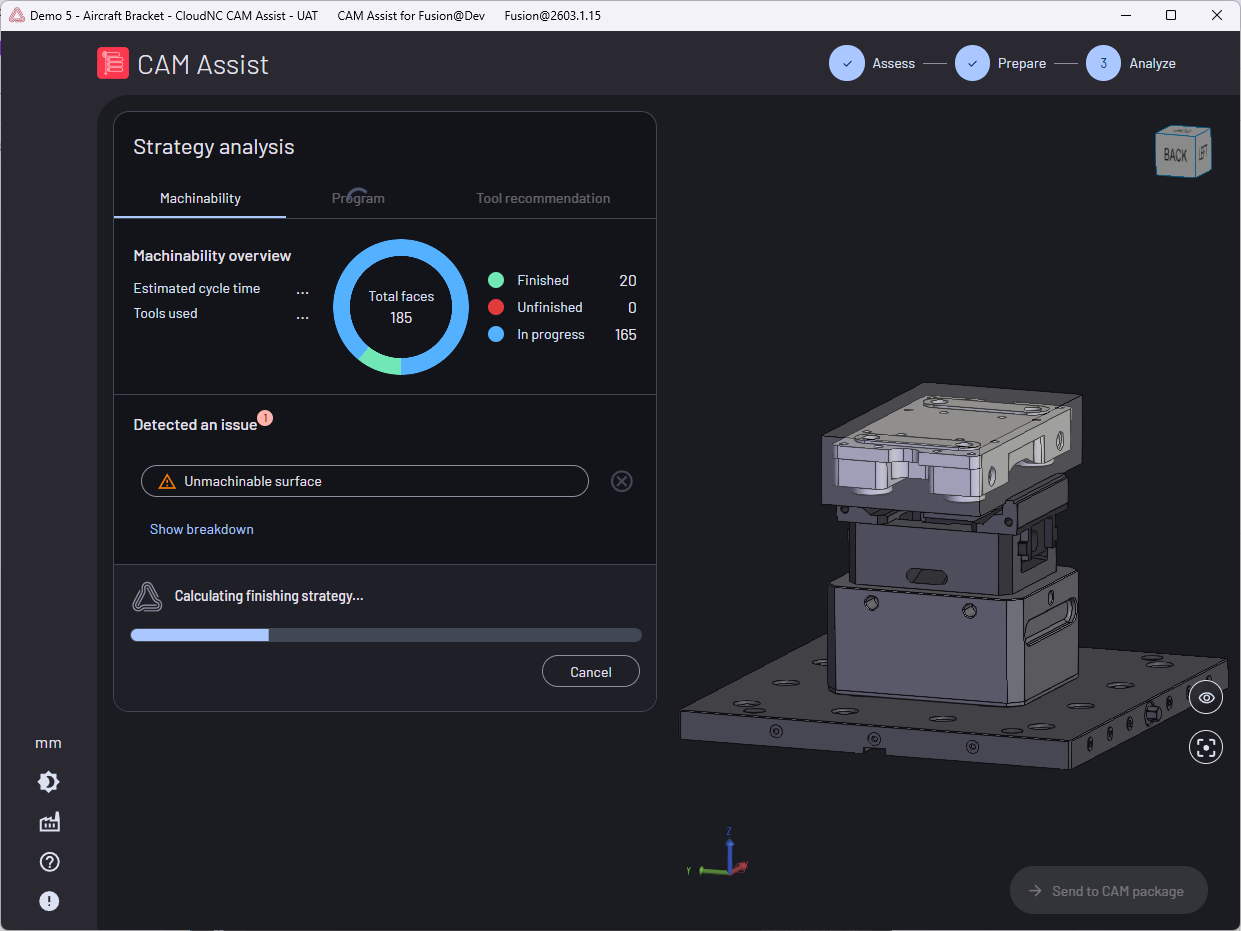

Les retours sur l'exécution active sont automatiquement affichés lorsque CAM Assist est démarré. Comme pour la phase d'Évaluation, tout problème rencontré est présenté dans le panneau d'Analyse de Stratégie et peut être consulté en cliquant dessus. Le bouton Envoyer au paquet CAM est activé une fois toutes les opérations générées ; cliquer sur ce bouton fermera l'interface utilisateur de CAM Assist et enverra le programme au paquet CAM.
L'onglet Programme est activé dès que le premier ensemble d'opérations est généré par CAM Assist. Cela fournit une vue structurée du programme et une capacité d'édition pour chaque opération.
L'onglet Comparaison est activé une fois toutes les opérations générées et fournit une visualisation côte à côte de deux programmes : l'un généré en utilisant les bibliothèques sélectionnées ; et une alternative générée en utilisant soit une bibliothèque théoriquement complète soit un ensemble de bibliothèques d'outils alternatives définies dans la page Mes Bibliothèques d'Outils.
Disposition
L'écran d'Analyse fournit un affichage contextuel à gauche de l'écran avec une grande visualisation du scénario à droite. Les contenus de cet affichage se mettent à jour automatiquement au fur et à mesure que l'exécution active de CAM Assist progresse et sont divisés en les onglets suivants :
- Machinabilité - Retours sur l'exécution active de CAM Assist, y compris le temps de cycle et les faces finies.
- Programme - Vue structurée du programme généré.
- Comparaison - Comparaison côte à côte du programme demandé avec une alternative.
- L'onglet Programme est activé lorsque le premier ensemble d'opérations est généré par CAM Assist
- L'onglet Comparaison est activé lorsque le programme complet a été généré par CAM Assist

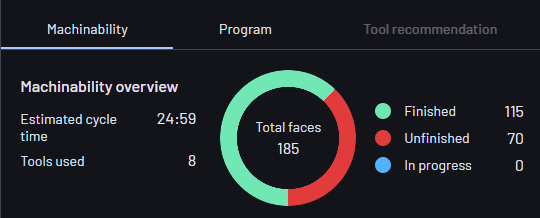

Onglet Machinabilité
|
L'onglet Machinabilité contient les informations suivantes :
|
Retours sur la Machinabilité
|
Les problèmes rencontrés par CAM Assist lors de la génération du programme sont listés dans le panneau de retours sous l'aperçu. Ceux-ci s'étendent à ceux montrés dans la phase d'Évaluation car ils sont spécifiques aux réglages, bibliothèques d'outils et paramètres demandés - par exemple, les problèmes d'accessibilité sont maintenant identifiés pour les outils choisis et les problèmes de dépassement peuvent être mis en évidence. Les problèmes sont regroupés par type et listés dans le panneau. Cliquer sur un problème fera devenir la pièce translucide et mettra en surbrillance les faces affectées en rouge. |

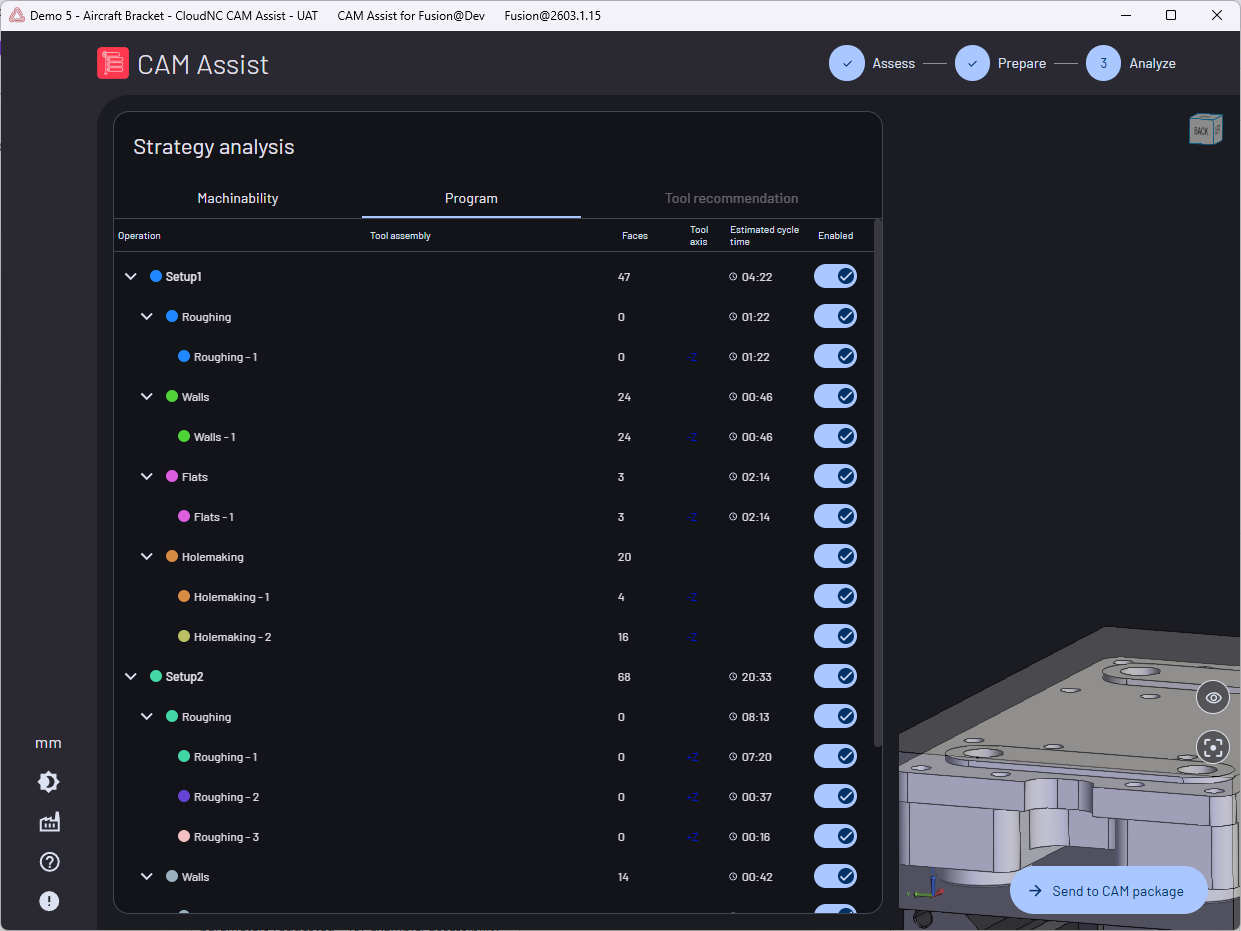

Onglet Programme
|
L'onglet Programme fournit une vue structurée des opérations générées regroupées par réglage et type. Les informations suivantes sont affichées pour chaque opération :
|

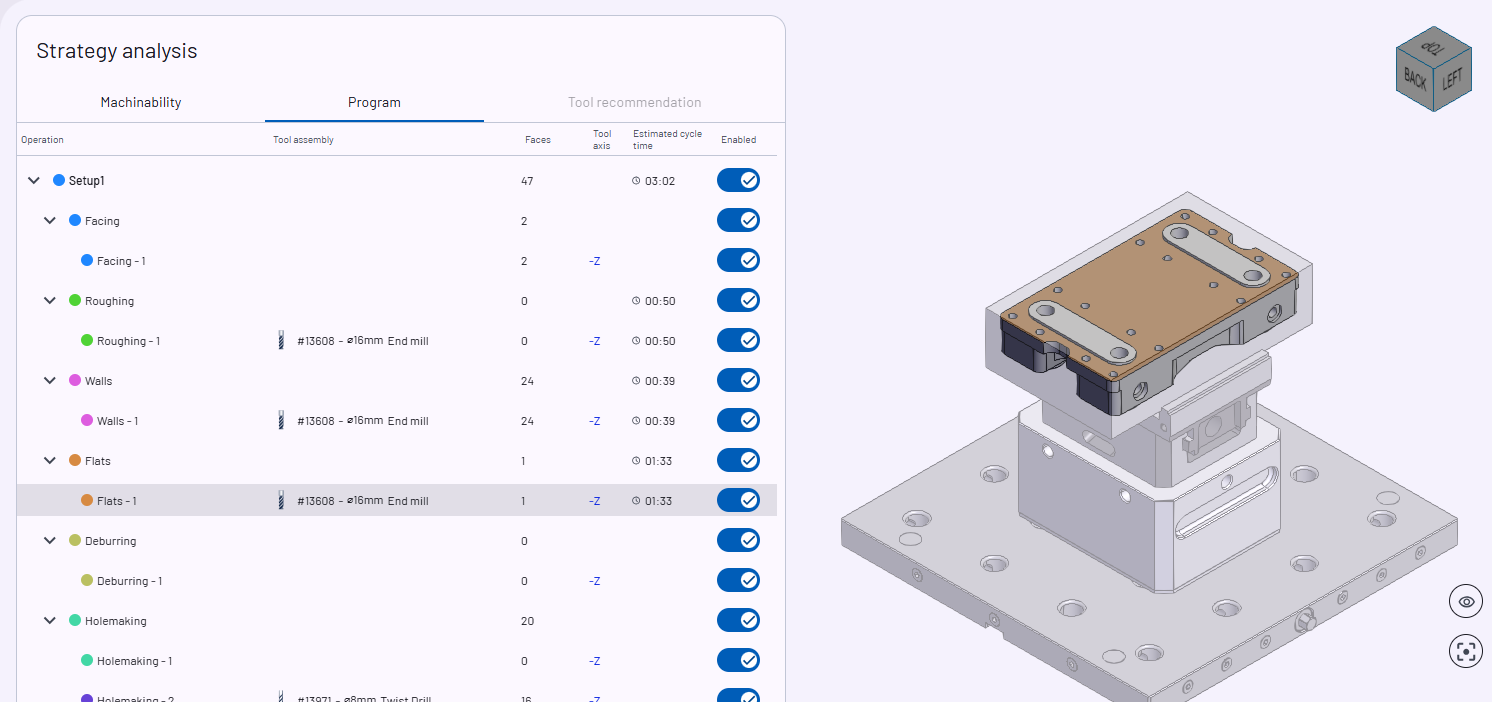

Cliquez sur un réglage ou un groupe d'opérations pour mettre en surbrillance toutes les faces finies ou volumes enlevés par toutes les opérations du groupe.
Notes techniques
Calcul du temps de cycle
Les temps de cycle d'opérations calculés par CAM Assist sont une approximation des temps de cycle réalisables qui sont calculés à partir des premiers principes. Les propriétés physiques de la machine telles que les accélérations ne sont pas prises en compte, ni les mouvements de liaison.
Pour les opérations de brutage, le temps de cycle est calculé à partir du volume de matière à enlever et du taux d'enlèvement de matière de l'outil sélectionné, en utilisant des valeurs de paramètres de coupe.
Pour les opérations de finition, le temps de cycle est calculé à partir de la distance de coupe estimée et du taux d'avance des paramètres de coupe de l'outil sélectionné.
