Interface utilisateur de CAM Assist

À propos de l'interface utilisateur de CAM Assist

CAM Assist fournit une interface utilisateur riche en éléments visuels, indépendante du package CAM utilisé. Elle est spécialement conçue pour guider les utilisateurs à travers une exécution réussie de CAM Assist avec des contrôles intuitifs et des visualisations adaptées.

Contenu

Redimensionner et repositionner la fenêtre de CAM Assist

Composants de navigation

Composants de visualisation

L'interface utilisateur s'affiche automatiquement lorsque CAM Assist est démarré et se ferme dès que le programme CAM généré est renvoyé au package CAM. Elle renforce le flux de travail de base de CAM Assist en fournissant une évaluation précoce de la pièce ; la préparation du scénario d'usinage ; et l'analyse du programme généré.

Flux de travail de CAM Assist

Au centre de l'interface utilisateur se trouve le flux de travail conçu pour guider les utilisateurs à travers une exécution réussie de CAM Assist. Cela est illustré ci-dessous et expliqué dans les pages suivantes.

Évaluer		Préparer		Analyser
Validation de la pièce et des corps de matière pour identifier où CAM Assist ne fonctionnera pas. Cela se produit avant que la stratégie CAM soit générée. Plus sur l'étape Évaluer		Définir le scénario pour l'exécution de CAM Assist y compris les configurations, les outils et les fonctions de configuration avancées. Plus sur l'étape Préparer		Réviser et modifier la stratégie CAM avant de l'envoyer au programme CAM pour la génération des parcours d'outil Plus sur l'étape Analyser

Redimensionner et repositionner

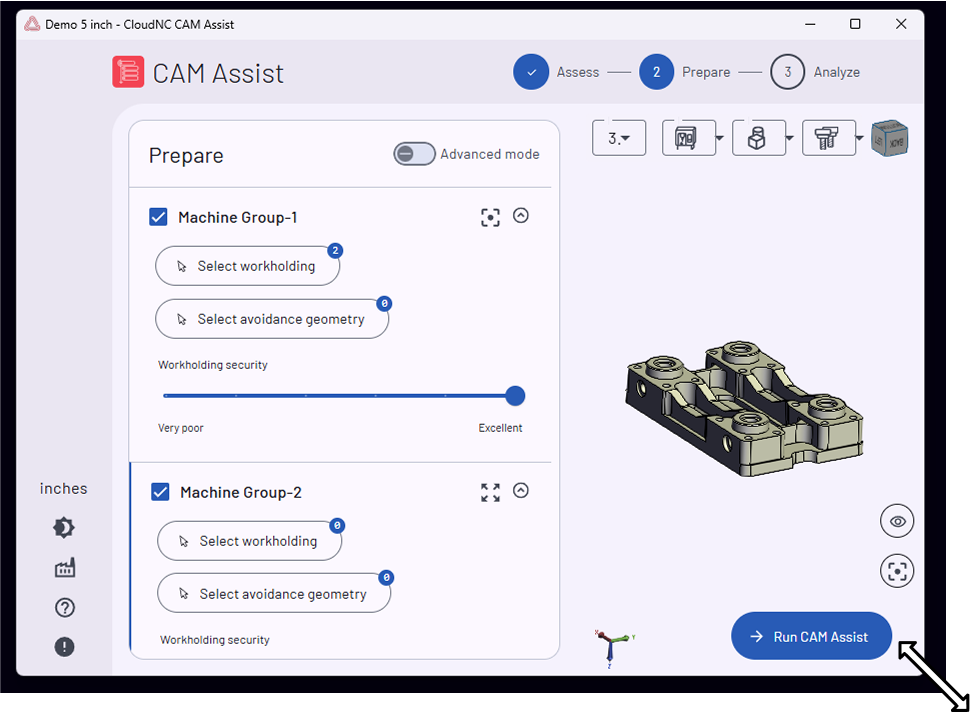

Redimensionner

CAM Assist peut être redimensionné selon les besoins.

Pour redimensionner CAM Assist, cliquez et faites glisser n'importe quel bord de son interface à la taille requise (l'icône de redimensionnement s'affichera lorsque l'action est disponible).

Comme pour d'autres fenêtres, CAM Assist peut être maximisé en cliquant sur l'icône carrée dans le coin supérieur droit.

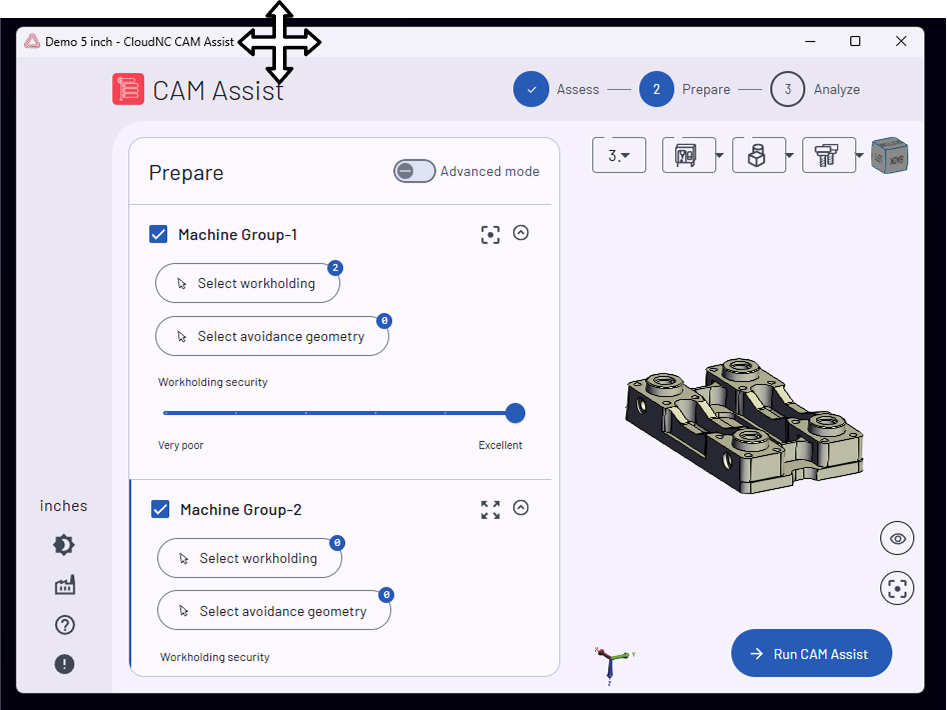

Repositionner

CAM Assist peut être positionné n'importe où sur le bureau.

Pour repositionner CAM Assist, faites glisser la bannière supérieure à la position souhaitée.

Navigation en vue 3D

Action de navigation	Interaction avec la souris
Orbiter	Bouton gauche de la souris + Déplacer ou Bouton du milieu de la souris + Déplacer
Déplacer	Bouton droit de la souris + Déplacer ou Ctrl + Bouton gauche de la souris + Déplacer
Zoom	Molette de la souris ou  Maj + Bouton gauche de la souris + Déplacer

Composants de l'IU

L'interface utilisateur de CAM Assist comprend une gamme de composants qui sont cohérents sur toutes les pages. Ceux-ci incluent des contrôles sur la visualisation du scénario, l'accès aux pages de configuration et l'identification de la phase active de CAM Assist.

Composant de navigation

Description

Indication de la phase active

Un contrôle de type steppers situé dans le coin supérieur droit de l'écran montre la phase active du flux de travail de CAM Assist.

	La phase active de CAM Assist est indiquée par le cercle bleu avec un numéro à l'intérieur.
	Les phases complètes sont indiquées par des cercles bleus pleins avec des coches.
	Les phases futures sont indiquées par des cercles contourés avec des numéros.

Unités actives

Le premier composant dans la barre de menu à gauche indique les unités actuellement sélectionnées.

CAM Assist est également à l'aise de travailler avec des unités métriques ou impériales, cliquez sur les unités actuelles pour changer,


Mode clair / sombre

Contrôle de la palette de couleurs utilisée dans l'ensemble de l'interface utilisateur.

Mon Atelier

Affiche un sous-menu avec des liens vers les pages de configuration des machines, des matériaux et de la bibliothèque d'outils.
