Générez des conceptions de mâchoires souples prêtes à être usinées en quelques secondes, économisant 40 minutes supplémentaires du CAD à la première coupe.
Le CloudNC Soft Jaw Designer est une fonctionnalité de l'add-on CloudNC CAM Assist pour certaines intégrations.
Les mâchoires souples sont un type de dispositif de maintien utilisés dans les processus d'usinage CNC où une prise délicate (ou une forme complexe) est requise. Elles sont généralement fabriquées à partir d'un matériau plus tendre que les « mâchoires dures », comme l'aluminium ou l'acier doux.
La fonctionnalité ‘Soft Jaw Designer’ de CloudNC utilise une intelligence intégrée pour concevoir efficacement des dispositifs personnalisés pour votre pièce.
Le Soft Jaw Designer est assez intelligent pour créer des tolérances pour les coins vifs, éviter la géométrie emboîtée et permettre de positionner votre pièce en toute sécurité sous différents angles.
Le Soft Jaw Designer peut être utilisé pour concevoir des mâchoires à partir de :
- D'un ensemble existant de corps de mâchoires.
- D'une paire de cuboïdes générée automatiquement.
Comment utiliser le Soft Jaw Designer
Avant d'utiliser le Soft Jaw Designer, vous devez avoir une pièce ouverte dans votre package CAM.
Vous pouvez commencer avec des corps cuboïdes qui définiront les mâchoires souples, ou les créer à partir de zéro en utilisant l'outil.
- Ouvrez un modèle/partie dans votre package CAM.

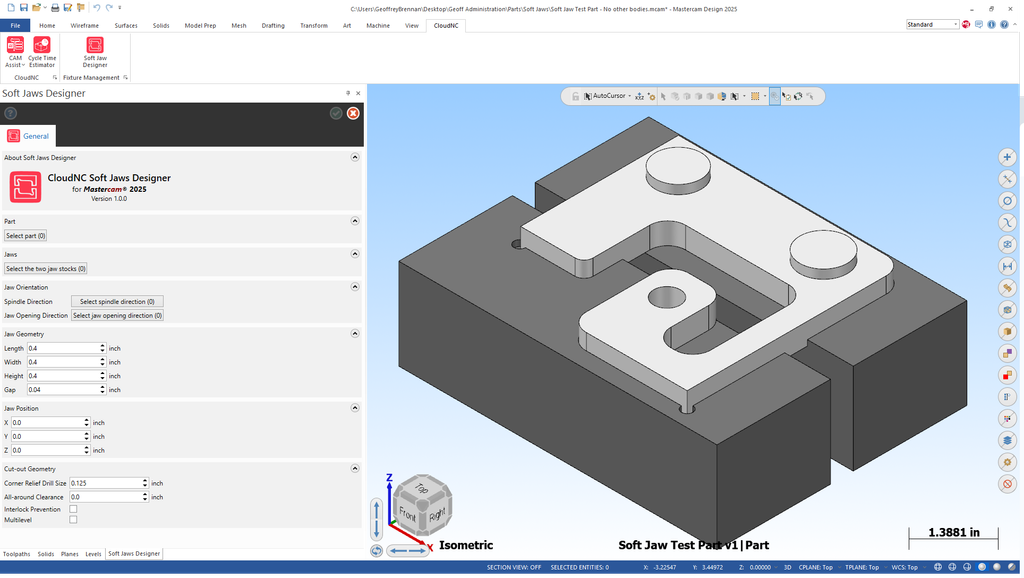

- Ouvrez le Soft Jaw Designer depuis le CloudNC Ribbon.
- Configurez les paramètres pour la conception de la mâchoire souple (pour plus de détails, voir Soft Jaw Designer - Instructions étape par étape).
- Cliquez sur le bouton run pour créer les mâchoires souples.
- Les corps de mâchoire seront créés dans un nouveau niveau nommé ‘Soft Jaws’.
