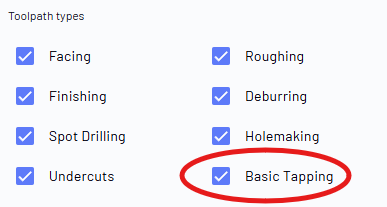

Jos valittuna, Perustaputus luo taputustyöreitin jokaiselle sopivalla reiälle osamallissasi. Jotta taputustyöreitti voidaan soveltaa, mallinnetun reiän on oltava tietyn kokoinen, joka on ytimen porausdiametri, ja työkalukirjastossa on oltava vastaava taputustyökalu, joka parittaa tämän ytimen porauskoon kanssa.
Esimerkiksi, jos osamallissasi on reikä, jonka halkaisija on 0.2 tuumaa, ja Perustaputus-vaihtoehto on valittuna, CAM Assist luo reikään porausreitin tämän koon mukaisesti (olettaen, että työkalukirjastossa on sopiva poratyökalu), jota seuraa taputustyöreitti käyttäen 1/4 tuuman taputustyökalua, jos tämä on kirjastossa.

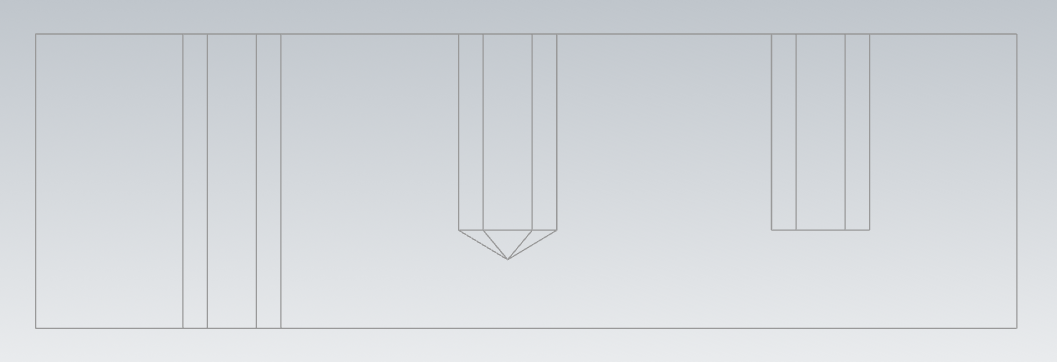

Jotta taputustyöreitti voidaan soveltaa, reikien on myös oltava joko läpireikiä tai mallinnettuja sokkoreikiä, joissa on poran profiili, eli mallinnettu poran kärjen profiililla.
Yllä olevista ensimmäisistä kahdesta reiästä sovelletaan Perustaputusta, oikean puoleiseen reikään ei.
Sen sijaan, että ytimen porauksen koon olisi oltava tarkka, jokaisella taputustyökalulla on joukko reiän halkaisijoita, joiden kanssa se paritetaan tämän toiminnallisuuden vuoksi. Perustaputus soveltaa taputustyöreittiä mallinnetuille rei'ille, joiden halkaisijat ovat mitattu minimin ja maksimin ytimen halkaisijan välillä. Nämä halkaisijarajat on esitetty alla, mallinnettujen reikien halkaisijan on oltava näiden arvojen väliin ja niiden mukaan:
Perustaputus tukee tällä hetkellä Rohkeita kierretyyppejä
Vakiokierteen merkintä (tuumaa) |
Pienempi halkaisija (tuumaa) |
Suurin halkaisija (tuumaa) |
|---|---|---|
#1 |
0.05677 |
0.06183 |
#2 |
0.06745 |
0.07324 |
#3 |
0.07735 |
0.08411 |
#4 |
0.08602 |
0.09413 |
#5 |
0.09902 |
0.10713 |
#6 |
0.10553 |
0.11567 |
#8 |
0.13153 |
0.14167 |
