Analysointi-vaihe tarjoaa palautetta aktiivisesta CAM Assist -ajosta ja mahdollisuuden hienosäätää strategiaa ennen kuin se lähetetään CAM-pakettiin.
Sisältö
Analysointi-vaihe tarjoaa palautetta aktiivisesta CAM Assist -ajosta ja mahdollisuuden hienosäätää ohjelmaa ennen kuin se lähetetään CAM-pakettiin. Informatiivinen edistyminen näkyy näytöllä ja ohjelman keskeiset mittarit näytetään valmistumisen jälkeen.
Rakenteellinen näkymä ohjelmasta on saatavilla heti, kun CAM Assist on laskenut ensimmäisen sarjan operaatioita. Vertailuvälilehti on myös saatavilla vertaamaan valittujen työkalukirjastojen suorituskykyä vaihtoehtoon.
Työnkulku
Palaute aktiivisesta ajosta näytetään automaattisesti, kun CAM Assist käynnistetään. Samoin kuin Arviointi-vaiheessa, kaikki esiintyvät ongelmat näytetään Strategian analyysi paneelissa ja niitä voidaan tarkastella napsauttamalla. Lähetä CAM-pakettiin -painike on aktivoitu, kun kaikki operaatiot on luotu; napsauttamalla tätä painiketta suljetaan CAM Assist -käyttöliittymä ja ohjelma lähetetään CAM-pakettiin.
Ohjelma-välilehti aktivoituu heti, kun ensimmäinen sarja operaatioita on luotu CAM Assistilla. Tämä tarjoaa rakenteellisen näkymän ohjelmasta ja mahdollisuuden muokata kutakin operaatiota.
Vertailu-välilehti aktivoituu, kun kaikki operaatiot on luotu ja tarjoaa rinnakkaisen visualisoinnin kahdesta ohjelmasta: yksi jonka on luonut valitut kirjastot; ja vaihtoehto, joka on luotu joko teoreettisesti täydestä kirjastosta tai joukosta vaihtoehtoisia työkalukirjastoja, jotka on määritelty Omat työkalukirjastot -sivulla.
Asettelu
Analysointi-ikkuna tarjoaa kontekstuaalisen näytön vasemmalla puolella ja suuren visualisoinnin skenaariosta oikealla puolella. Tämän näytön sisältö päivittyy automaattisesti aktiivisen CAM Assist -ajon edetessä ja jakautuu seuraaviin välilehtiin:
- Koneistettavuus - Palautetta aktiivisesta CAM Assist -ajosta, mukaan lukien sykli-aika ja valmiit pinnat.
- Ohjelma - Rakenteellinen näkymä luodusta ohjelmasta.
- Vertailu - Rinnakkainen vertailu pyydetystä ohjelmasta vaihtoehtoon.
- Ohjelma-välilehti aktivoituu, kun ensimmäinen sarja operaatioita on luotu CAM Assistilla
- Vertailu-välilehti aktivoituu, kun koko ohjelma on luotu CAM Assistilla
Koneistettavuus-välilehti
|
Koneistettavuus-välilehdellä on seuraavat tiedot:
|
Koneistettavuuden palaute
|

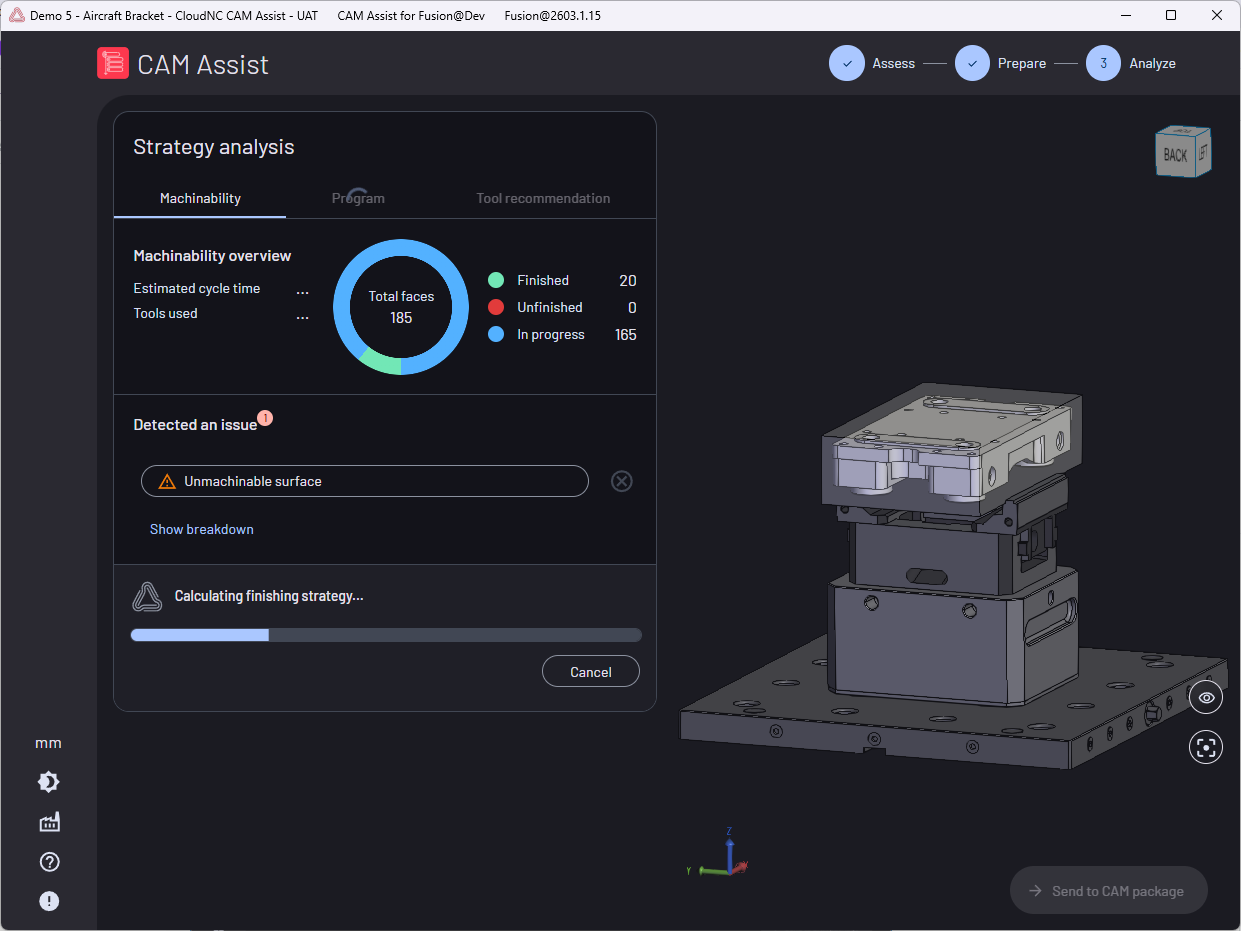

CAM Assistin havaitsemat ongelmat ohjelman luomisen aikana luetellaan palautepaneelissa yleiskuvan alla. Nämä laajentavat niitä, jotka on näytetty Arviointi-vaiheessa, sillä ne ovat spesifisiä asetuksille, työkalukirjastoille ja pyydetylle parametreille - esimerkiksi, esteetön pääsy voidaan nyt tunnistaa valituille työkaluille ja ongelmat työntövoimasta voidaan näyttää. Ongelmia ryhmitellään tyypin mukaan ja listataan paneelissa. Napsauttamalla ongelmaa osa muuttuu läpinäkyväksi ja vaikuttavat pinnat korostuvat punaisella. |
Ohjelma-välilehti
|

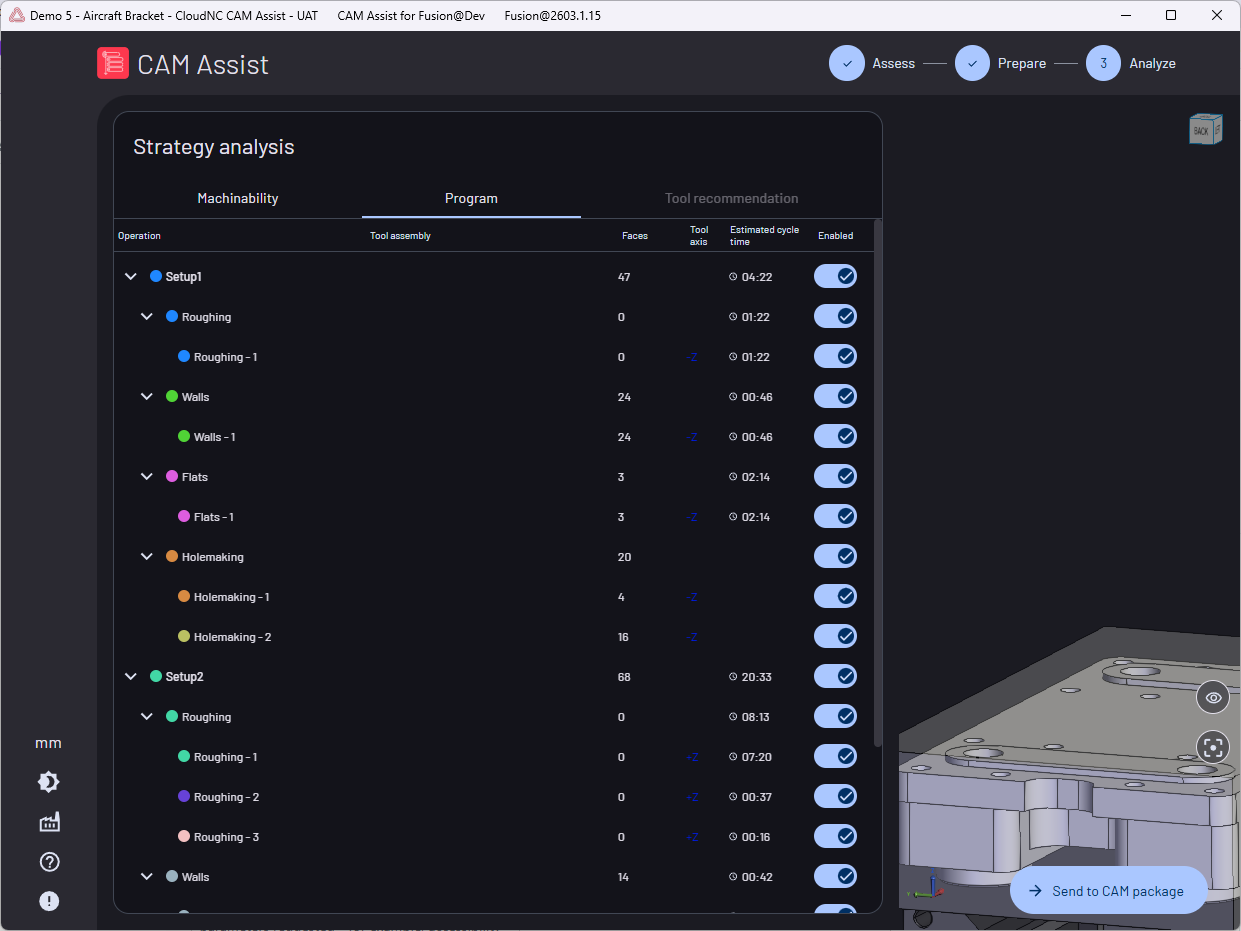

Ohjelma-välilehti tarjoaa rakenteellisen näkymän luoduista operaatioista ryhmiteltyinä asetuksen ja tyypin mukaan. Seuraavat tiedot näytetään jokaiselle operaatiolle:
|
Napsauttamalla asetusta tai operaatio ryhmää korostaa kaikkia pintoja, jotka on valmistettu tai tilavuudet, jotka on poistettu kaikista ryhmän operaatioista.
Tekniset huomiot
Sykli-aikojen laskeminen
CAM Assistin laskemat operaatioiden sykli-ajat ovat arvioita saavutettavista sykli-ajoista, jotka on laskettu lähtöperusteista. Fyysisiä koneiden ominaisuuksia, kuten kiihdytyksiä, ei oteta huomioon, samoin ei vakiota tai liittäviä liikkeitä.
Jyrkkyysoperatioissa sykli-aika lasketaan poistettavan materiaalin tilavuudesta ja valitun työkalun materiaalinpoistonopeudesta, käyttäen leikkuuparametrien arvoja.
Viimeistelyoperatioissa sykli-aika lasketaan arvioidusta leikkuumatkasta ja syöttönopeudesta valitun työkalun leikkuuparametreista.
