Arviointi CAD-tiedostosta ennen CAM Assistin käyttöä tai "ennakkotarkistus" käytetään tarkistamaan, että osa ja asetustiedot ovat sopivia CAM Assistille.
Sisältö
Arviointivaihe tarjoaa varhaisen arvion CAM Assistille toimitetusta koneistustilanteesta. Kaikki tilanteeseen liittyvät ongelmat esitetään luettelona, jossa on vakavuusarvio ja mahdolliset ratkaisutavat.
Työprosessi
Arviointi käynnistyy automaattisesti, kun CAM Assist käynnistetään, ja se suoritetaan käyttäliittymän lataamisen aikana. Ongelmat esitetään sitä mukaa, kun CAM Assist löytää niitä, ja valmistumisen yhteydessä tarjotaan yhteenvetokaavio.
Eteenpäin siirtyminen Valmistelu vaiheeseen on mahdollista, kun arviointi on suoritettu, joko napsauttamalla aktiivista vaiheindikaattoria; napsauttamalla hyperlinkkiä kortissa; tai napsauttamalla Valitse Valmistelu -painiketta.
Arviointivaihe
Kun osa ladataan CAM Assistiin, Arviointi vaihe suoritetaan.

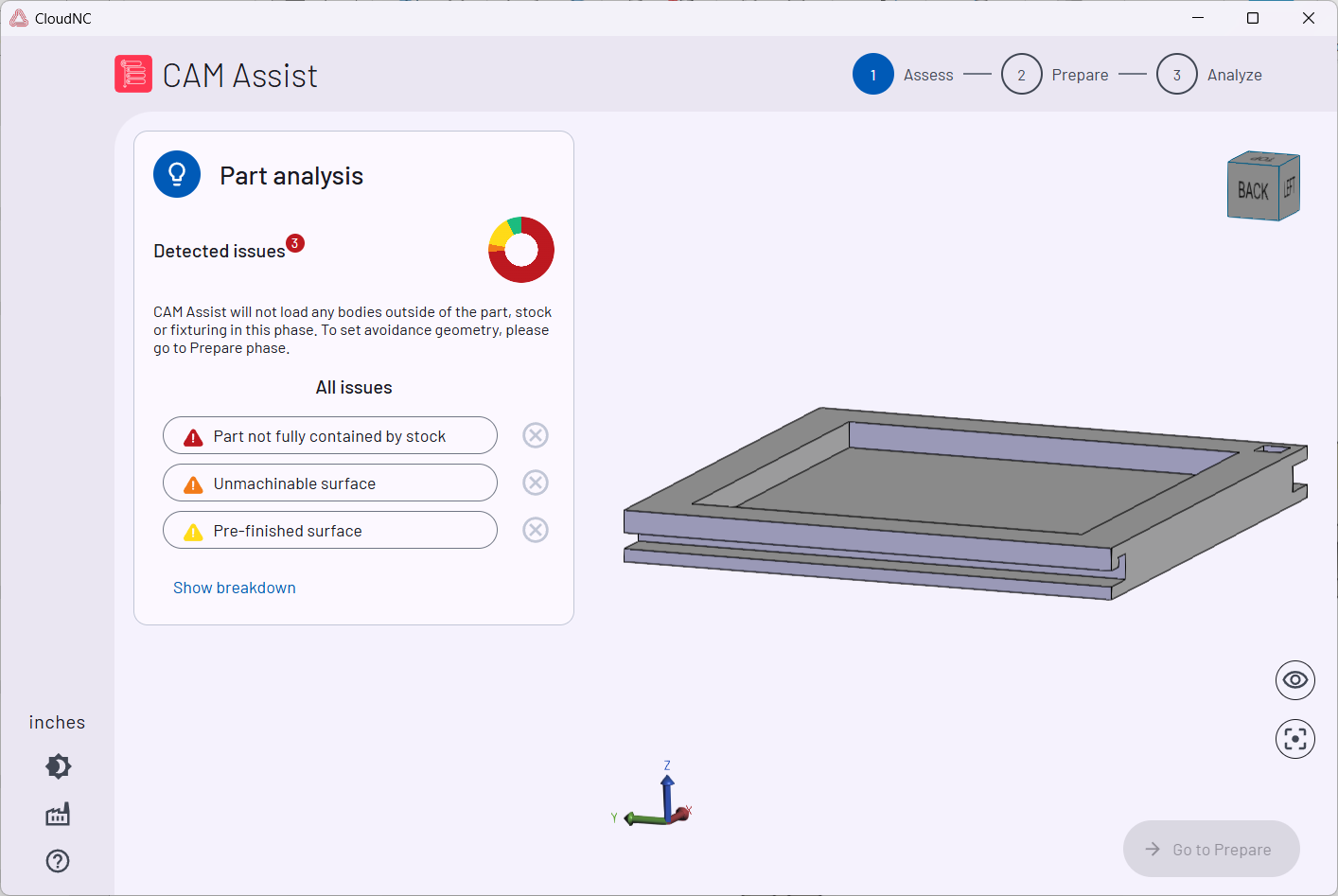

Kun osa on ladattu, CAM Assist tarkistaa sen ominaisuuksia, jotka eivät ehkä ole koneistettavissa. Arviointinäyttö tarjoaa kontekstiin perustuvan näkymän vasemmalla puolella, jossa on suuri visualisointi tilanteesta oikealla puolella. Näytön sisältö päivittyy automaattisesti arvioinnin edetessä ja sisältää yhteenveton tuloksista pyöreässä kaaviossa, kun se on valmis.
Osa-analyysipaneeli

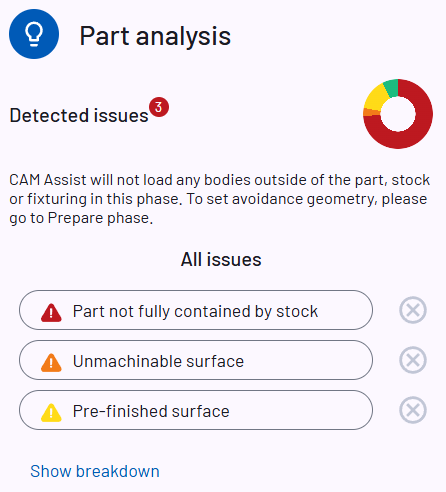

Osa-analyysipaneeli tarjoaa nopean katsauksen siihen, kuinka hyväksyttävä osa on CAM Assistille. Jos osassa havaitaan ongelmia, kortti muuttuu ja tuloskaavio näyttää vakavia ja varoitusviestejä. Ongelmatyyppien luettelo näytetään myös kortin alareunassa.

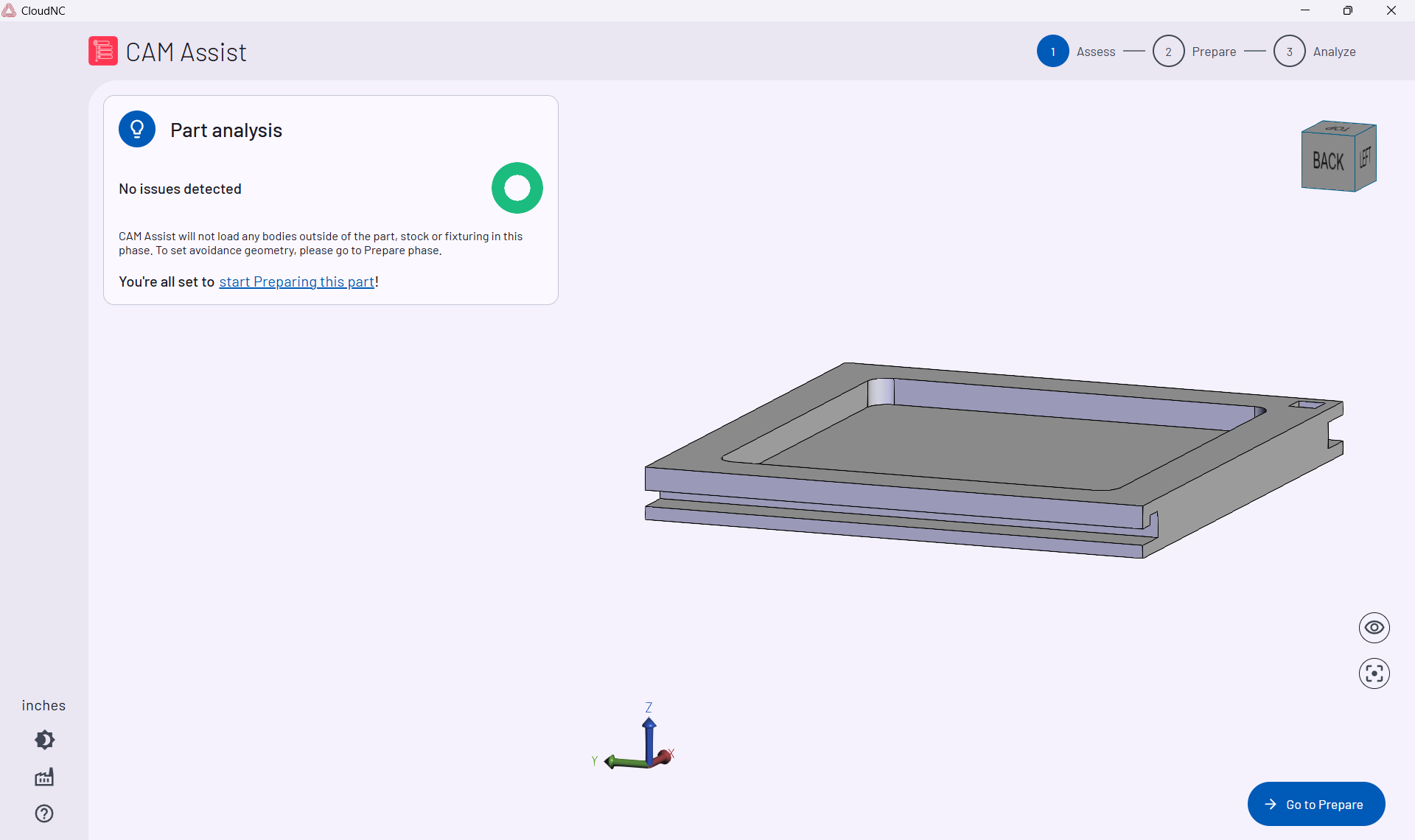

Jos ongelmia ei ole, arviointikaavio on täysin värjätty vihreäksi (kuten yllä), ja viestit ilmoittavat, että osa on valmis Valmistelu-vaiheeseen.
Jos ongelmia on, havaittujen ongelmien määrä esitetään sekä vakavuusmerkintä.
Esimerkissä, joka on esitetty täällä, on havaittu kolme (3) ongelmaa, yksi kustakin kategoriasta.
Ongelmien tarkastelu
CAM Assist voi ilmoittaa erilaisia varoituskategorioita:
-

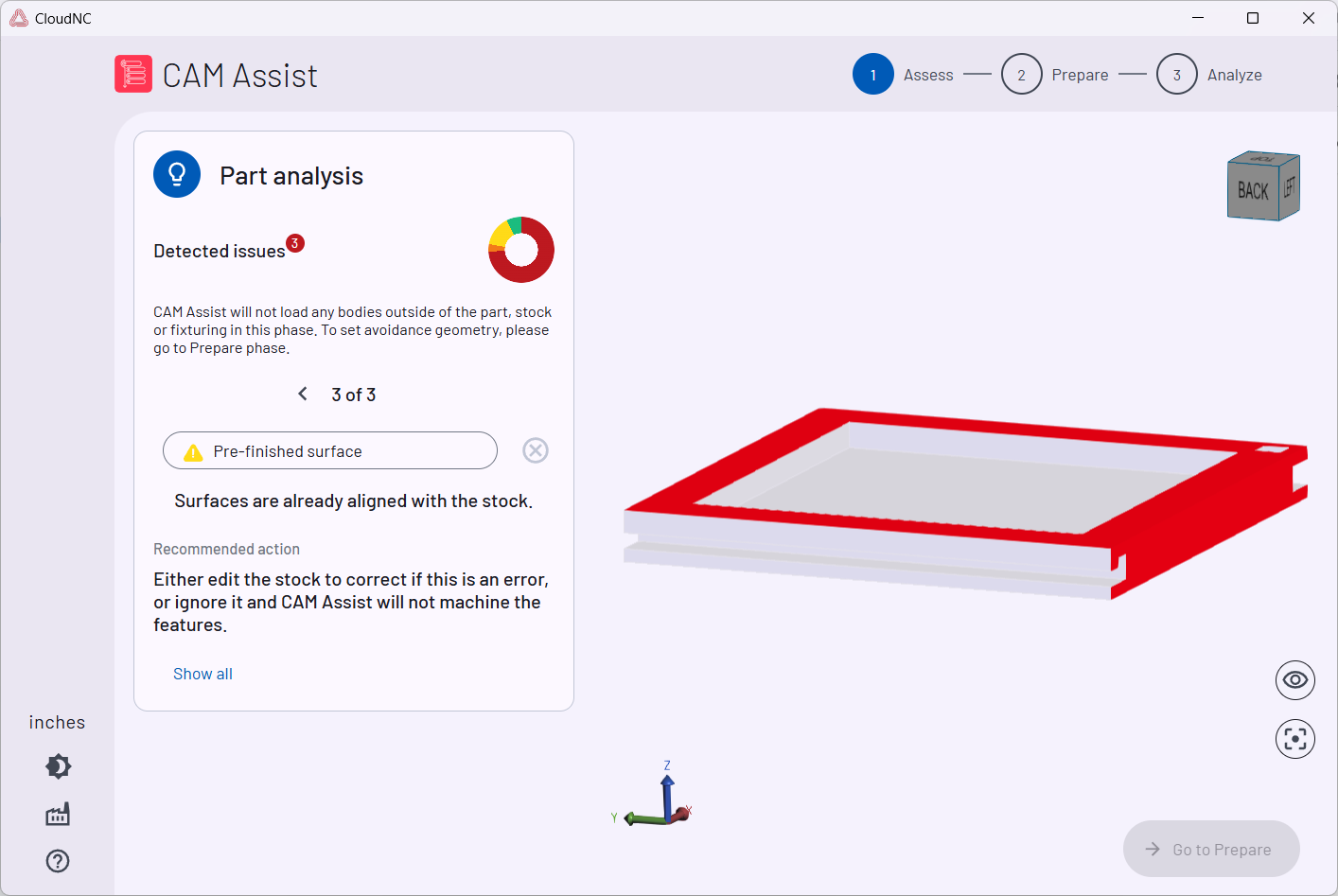

Keltainen - Nämä ovat pieniä ongelmia, jotka voivat olla käyttäjän odotuksia tai eivät välttämättä aiheuta vakavia seurauksia koneistukselle. Yleinen varoitus tässä kategoriassa on, jos materiaali on linjassa osan pinnan kanssa (CAM Assist vaatii materiaalin marginaalin osan ja raaka-aineen väliin toimiakseen).
-
Oranssi - Nämä ovat suurempia ongelmia. Jos niitä ei käsitellä, on suuri todennäköisyys, että CAM Assist tuottaa tyydyttämättömiä tuloksia. Esimerkki tästä on koneistamaton pinta.
-
Punainen - Nämä ovat vakavia ongelmia. Jos niitä ei käsitellä, CAM Assist ei tuota mitään tuloksia. Yksinkertainen esimerkki tästä on, jos materiaali ei täysin ympäröi osaa. Yleisesti ottaen, jos on vakavia ongelmia, suositellaan, että CAM Assist suljetaan ja ongelmat käsitellään CAM-paketissa ennen uudelleenyritystä.
Näytä erittely -painike tarjoaa tietoja kaikista ongelmista.
Siirtyminen Valmistelu-vaiheeseen on estetty, kunnes kaikki vakavat ongelmat on poistettu tai hylätty.
Ongelmien hylkääminen
Ongelmia voidaan hylätä valitsemalla hylkäyspainike.
Ongelman hylkääminen on sama kuin tiedon hyväksyminen, mutta päätös jatkaa.

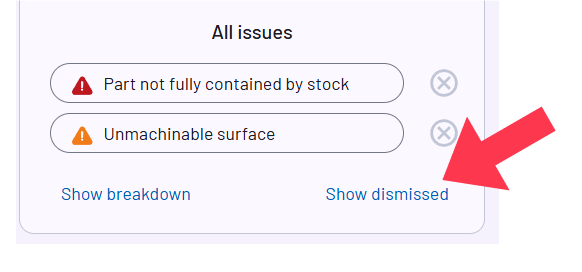

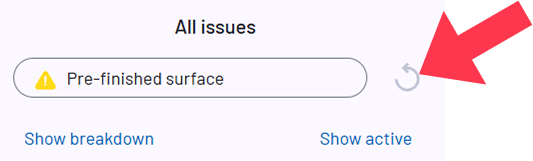

Hylätyt ongelmat voidaan palauttaa valitsemalla Näytä hylätyt -painike ja sitten valitsemalla palautuspainike.
Muuten hylätyt ongelmat eivät näy päässä Osa-analyysipaneelissa.
Näytä erittely palauttaa kaikki ongelmat.
