Informe de disponibilidad de herramientas

En la etapa de Preparar, el Informe de Disponibilidad de Herramientas muestra qué conjuntos de herramientas se utilizarán potencialmente por CAM Assist cuando se ejecute, y también qué operaciones pueden verse afectadas por la insuficiencia de las herramientas de sesión adjuntas o las bibliotecas de herramientas en la nube. El objetivo de este informe es ayudarte a resolver problemas de herramientas que pueden impactar tu capacidad para generar un resultado exitoso con CAM Assist.

El Informe de Disponibilidad de Herramientas se accede haciendo clic en el botón a la izquierda del botón 'Run CAM Assist':



Además, durante las condiciones en las que las herramientas de sesión y/o las bibliotecas de herramientas seleccionadas son insuficientes para finalizar las operaciones de mecanizado solicitadas, el botón 'Run CAM Assist' se presentará en rojo y tendrá un ícono de '!' :

Cuando el botón 'Run CAM Assist' esté en rojo, es una señal clara de que las herramientas seleccionadas son insuficientes para completar las operaciones solicitadas. Abre el Informe de Disponibilidad de Herramientas para más detalles.

Para ver el Informe de Disponibilidad de Herramientas

1. Haz clic en el botón Tool Availability Report.

2. El Informe de Disponibilidad de Herramientas se abrirá.

3. El encabezado del informe contiene información resumida sobre las herramientas disponibles y el botón de Configuración:

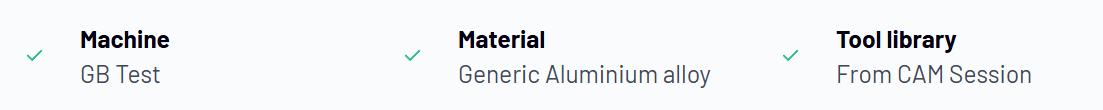

4. Las Máquinas, Material y bibliotecas de herramientas seleccionadas se muestran:

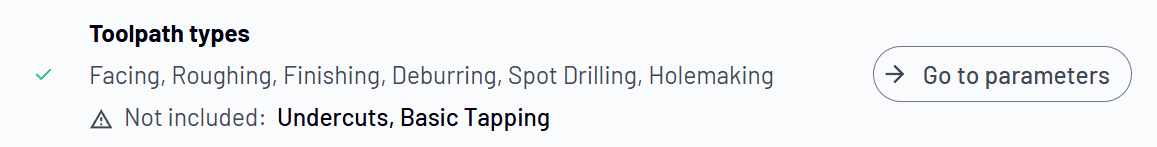

3.  La sección de resumen de Tipos de Trayectorias es la tercera sección. Si se identifican problemas. Si no se verificaron tipos de trayectorias en Preparar > Modo avanzado > Parámetros, se identificarán aquí. Puede que desees seleccionar el botón Ir a Parámetros para hacer ajustes. (Esa acción te lleva de regreso a Preparar > Modo avanzado > Parámetros.

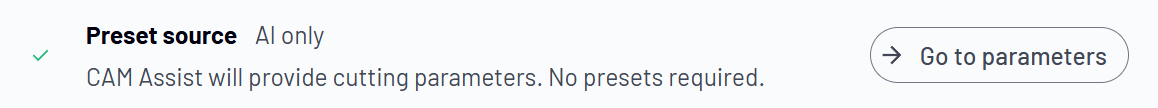

4. Se identifica la Fuente predefinida. Esto resume las selecciones de Generación de parámetros de corte de Preparar > Modo avanzado > Parámetros. Selecciona el botón Ir a Parámetros para hacer ajustes si es necesario. (Esa acción te lleva de regreso a Preparar > Modo avanzado > Parámetros.

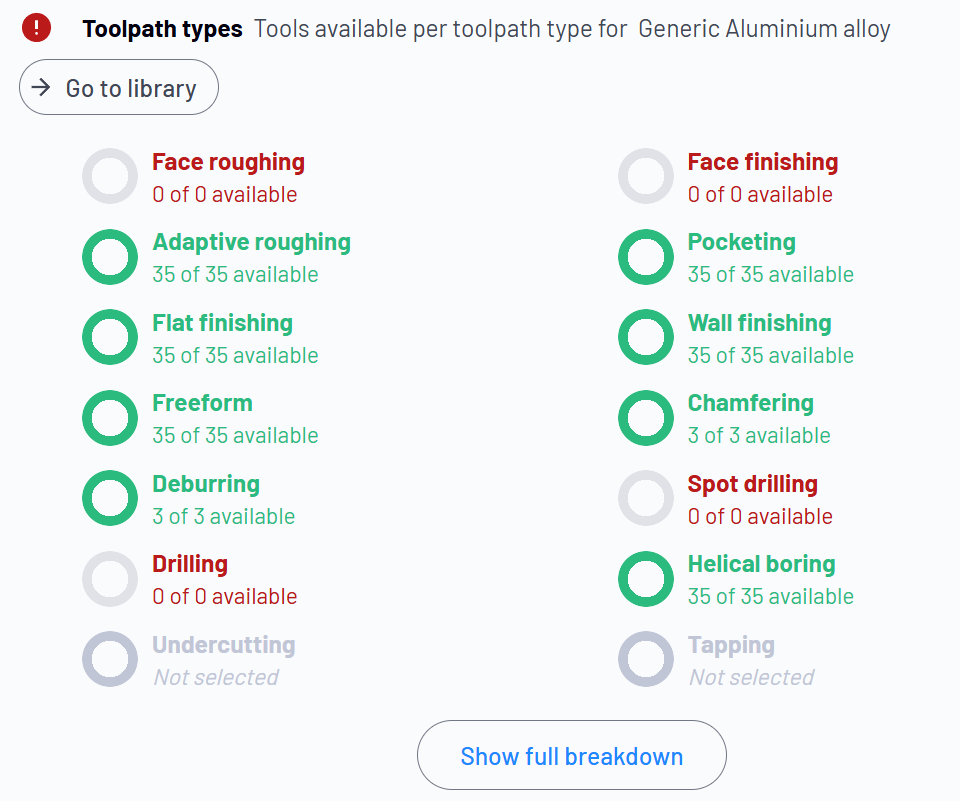

5. La sección de Tipos de Trayectorias describe las herramientas disponibles en las herramientas de sesión y/o bibliotecas de herramientas en la nube para cada tipo:



   1. Selecciona Ir a biblioteca (o el botón con el nombre de la biblioteca de herramientas si hay más de un elemento disponible) para abrir la biblioteca:

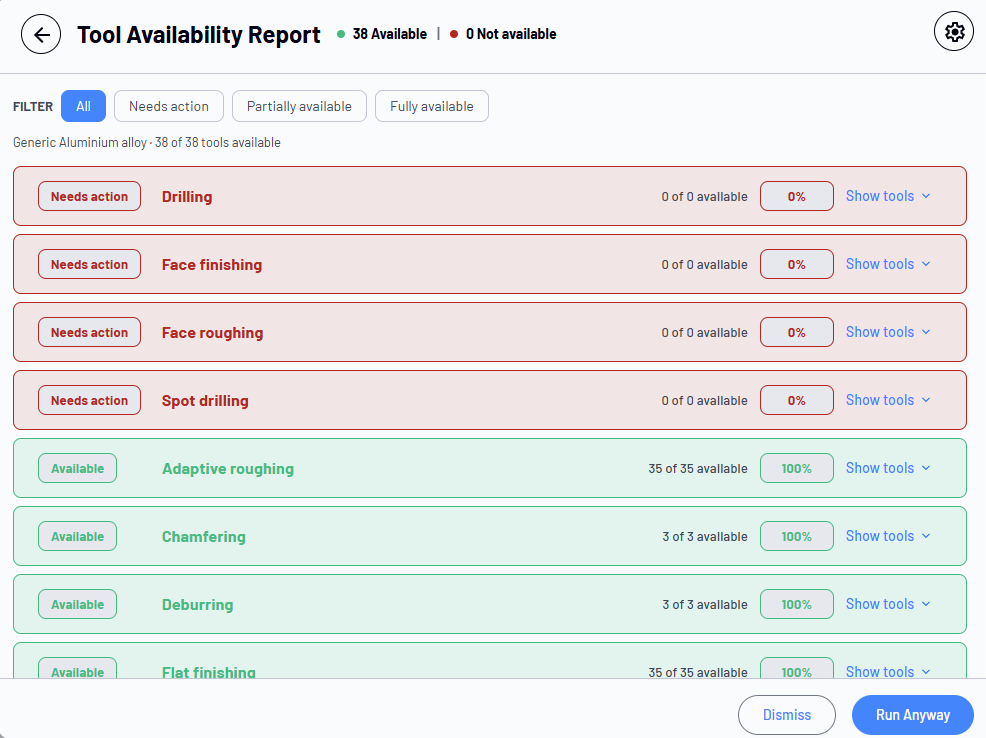

   2. Selecciona Mostrar desglose completo para examinar la disponibilidad de herramientas con una explicación de cada conjunto de herramientas.

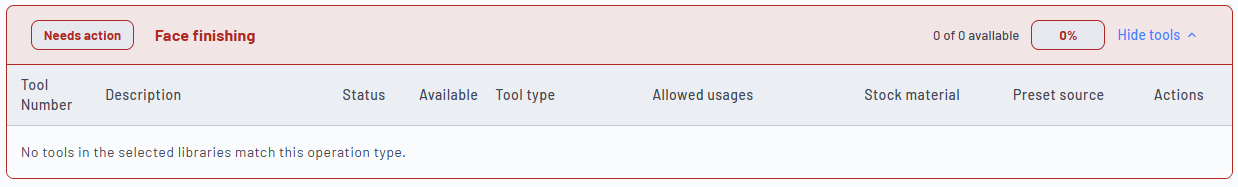

   3. En esta vista, selecciona Necesita acción para cualquier herramienta para obtener más información.

Configuraciones del Informe de Disponibilidad de Herramientas

Para ajustar las configuraciones del Informe de Disponibilidad de Herramientas:

1. Haz clic en el ícono de Configuración en la parte superior del informe:

2. Se abrirán las configuraciones del informe:

3.

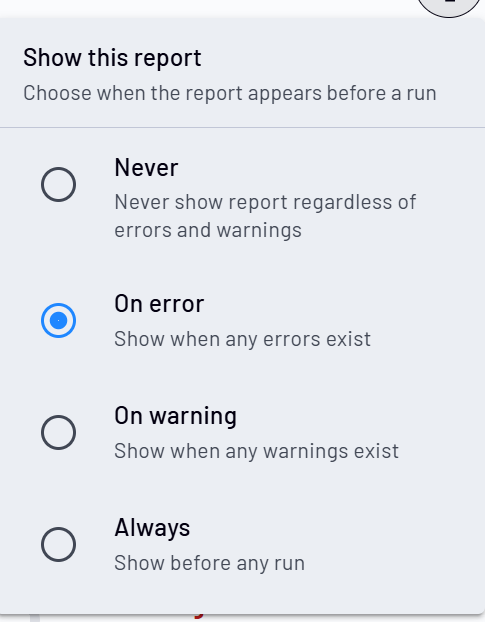

   Elige cuándo mostrar el informe. Las selecciones disponibles son:

   1. Never - El Informe de Disponibilidad de Herramientas nunca se mostrará
   2. On error - El Informe de Disponibilidad de Herramientas se mostrará después de que se seleccione el botón Run CAM Assist si hay errores presentes solo con la biblioteca de herramientas.
   3. On warning -  El Informe de Disponibilidad de Herramientas se mostrará después de que se seleccione el botón Run CAM Assist si hay errores o advertencias presentes con la biblioteca de herramientas.
   4. Always - El Informe de Disponibilidad de Herramientas se mostrará cada vez que se seleccione el botón Run CAM Assist.
