Controles compartidos y cómo leer los deslizadores

Cada operación en el Explorador de Parámetros de Corte utiliza el mismo conjunto de controles. Apréndelos una vez aquí, luego cada página de operación solo lista qué parámetros muestra esa operación.

Conservador ↔ Agresivo

El gran control deslizante debajo del diagrama es un único dial maestro. Deslízalo hacia Conservador y cada valor recomendado se desplaza hacia un corte más seguro: fuerzas más bajas, menos calor, mayor vida útil de la herramienta, pero un trabajo más lento. Deslízalo hacia Agresivo y las recomendaciones impulsan la velocidad y la eliminación de material, a costa de más carga en la herramienta, la pieza y la máquina. Es la forma más rápida de re-equilibrar todo el trabajo en un solo movimiento; los controles deslizantes individuales luego ajustan finamente desde allí.

Leyendo un control deslizante de parámetro

Cada parámetro es una pista horizontal con marcadores. La leyenda en la parte superior del panel los nombra:

Mango de rango — los extremos de la banda que estás permitiendo que el valor ocupe.

Valor actual — dónde se encuentra el valor en este momento.

Valor recomendado — la configuración sugerida por el explorador.

Valor en límite — mostrado cuando un valor está fijado contra un límite de herramienta o máquina.

Arrastra un mango	Reduce o amplía el rango que se permite al valor.
Escribe un valor	Haz clic en el valor para ingresar un número exacto en lugar de arrastrar. (Haz clic en el ícono de candado para escribir un valor).
Bloquear	Fija un valor para que el explorador no pueda moverlo cuando cambies otra cosa. Haz clic en el botón del ícono de candado para escribir un valor.
Reiniciar	Devuelve un parámetro al valor recomendado.

Filas ajustables vs. solo lectura

Los parámetros ajustables son aquellos que puedes restringir directamente con el control deslizante. Los parámetros de solo lectura (por ejemplo, tasa de eliminación de material, avance por diente o deflexión de herramienta en algunas operaciones) son resultados calculados: reaccionan a medida que cambias los ajustables, por lo que puedes ver las consecuencias de un cambio antes de comprometerte a él.

Fila ajustable

(Ejemplo: Velocidad del husillo)

Solo lectura

(Ejemplo: Tasa de eliminación de material)

Unidades

Las longitudes siguen tu preferencia de unidades: la etiqueta en la esquina de la pantalla (por ejemplo, pulgadas) te indica cuál está activa. Cambiar tu preferencia entre milímetros y pulgadas re-etiquetará y convertirá automáticamente cada valor. Las velocidades (rpm), ángulos (grados) y otros valores se muestran en sus unidades estándar sin importar.

Pestañas de Corte y Rampado

Algunas operaciones necesitan introducir la herramienta en el material con un movimiento de rampado o entrada helicoidal. Para esos, el explorador divide los controles en una pestaña de Corte (el paso principal) y una pestaña de Rampado (el movimiento de entrada), cada una con sus propios parámetros.

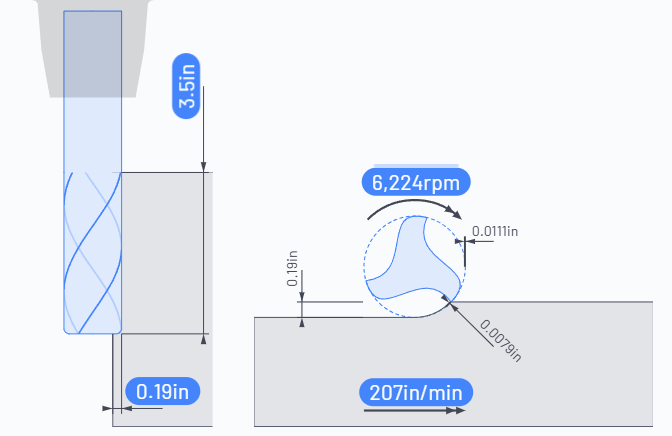

El diagrama de compromiso

La ilustración a la izquierda muestra la herramienta y el corte que está realizando, anotado con las dimensiones clave (profundidad de corte, ancho de corte, velocidades y avances). Se actualiza a medida que ajustas los parámetros, dándote una sensación visual de lo que significan los números.

Guardar

Guardar parámetros de corte almacena tus elecciones para la operación; Cancelar cierra el explorador.
