Propiedades del taladro helicoidal

Una broca produce agujeros redondos. CAM Assist necesita su diámetro, longitud de alcance y geometría de la punta para planificar los ciclos de perforación y el traspaso.

ℹ️ Cada herramienta también muestra Nombre, Descripción, Tipo de herramienta, Usos permitidos y Materiales de stock permitidos encima de las secciones de geometría — véase la visión general.

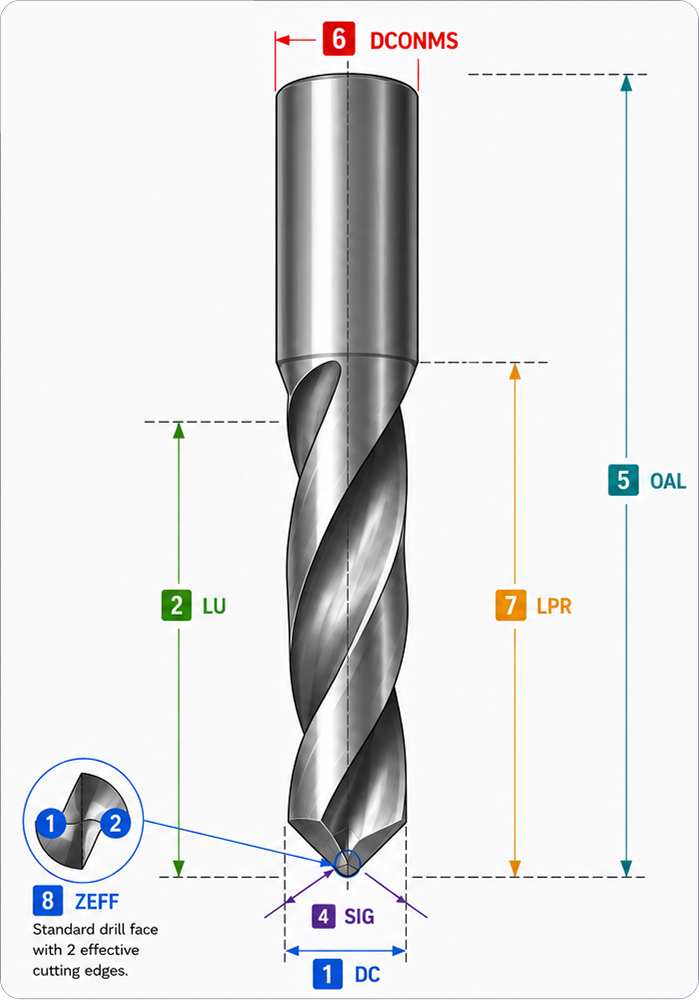

Utilice esta clave para comprender qué controla cada valor de entrada en la broca. 1. Diámetro (DC) El diámetro completo de la broca. Este es el diámetro de corte. 2. Longitud utilizable (LU) La longitud de la aleta o profundidad máxima de perforación. Esto es hasta dónde podrá cortar la broca. La longitud utilizable (LU) representa la longitud de la aleta y determina la profundidad máxima de perforación. Si la broca no puede alcanzar el fondo de un agujero o la profundidad deseada, generalmente es porque la longitud utilizable es insuficiente. 3. Modo de Punta El estilo de la punta de la broca. Longitud de punta: Ajusta la longitud axial de la punta de la broca. El software modifica automáticamente el ángulo de punta incluido (SIG) para lograr la longitud de punta seleccionada. Ángulo de punta: Establece un ángulo de punta incluido (SIG) fijo para una punta cónica tradicional. 4. Ángulo de punta (SIG) El ángulo de la punta incluido del punto de la broca (solo se utiliza cuando se selecciona el Modo de Ángulo de Punta). 5. Longitud total (OAL) La longitud física total de la broca desde la punta hasta el extremo del lado de la máquina. 6. Diámetro de conexión lado máquina (DCONMS) El diámetro del vástago que encaja en el portabrocas o el husillo. 7. Longitud protruyente (LPR) La longitud que la broca sobresale del soporte en un ensamblaje (saliente). 8. Conteo de bordes de corte efectivos en la cara (ZEFF) El número de bordes de corte efectivos en la cara de la broca. Para brocas estándar, es 2.



Geometría de corte principal

Diámetro DC	El diámetro de la broca; establece el tamaño del agujero y es un impulsor principal de las velocidades y avances.
Longitud utilizable LU	La longitud de la aleta (utilizable), que establece el agujero más profundo que puede producir la broca.
Modo de punta	Cómo se define la geometría de la punta: por Longitud de punta o por Ángulo de punta. El campo correspondiente aparece a continuación.
Longitud de punta PL Longitud de punta	La longitud axial de la punta de la broca.
Ángulo de punta SIG Ángulo de punta	El ángulo incluido de la punta (por ejemplo, 118° o 140°). Afecta la fuerza de empuje, el centrado y la forma del fondo del agujero.
Conteo de bordes de corte efectivos en la cara ZEFF	Número de labios de corte en la punta (típicamente dos). Escala la velocidad de avance.

Geometría no cortante

Longitud total OAL	Longitud total desde la cara del soporte hasta la punta.
Diámetro de conexión lado máquina DCONMS	El diámetro del vástago/conexión donde la broca se encuentra con el soporte.
Longitud protruyente LPR	La longitud protruyente predeterminada de la broca (saliente); los ensamblajes pueden anularlo.
Modo de vástago	Básico para un vástago simple, o Avanzado para un perfil de cuerpo escalonado (segmentos del cuerpo) cuando el cuerpo no es un cilindro simple.

Materiales de la herramienta

Material de la herramienta BMC	El sustrato de la broca (por ejemplo, carburo, HSS).
Propiedad del recubrimiento CTP	Si la broca está recubierta.
Recubrimiento COATN	El nombre/designación del recubrimiento, si lo hay.
Identificación de grado GRDID	El grado del fabricante.

Geometría de corte suplementaria

Ángulo de hélice de la aleta FHA	Ángulo de hélice de las aletas; afecta la evacuación de virutas.
Suministro de refrigerante CSP	Si la broca tiene refrigerante a través de la herramienta (importante para agujeros profundos).
Tipo de código de conexión lado máquina CCTMS	Código de conexión/interfaz estandarizado en el lado de la máquina.

Detalles opcionales

Fabricante BRAND	Fabricante de la herramienta.
Número de parte del fabricante DES	Número de catálogo/parte.
Longitud de la aleta LCF	Longitud de la sección acanalada (viruta).
Longitud del vástago LS	Longitud del vástago.
Longitud de sujeción lado máquina LSCMS	Longitud sujeta en el soporte del lado de la máquina.
Longitud funcional LF	Longitud funcional de la broca.
Longitud de ensamblaje de la herramienta LTA	Longitud total de la herramienta ensamblada.
Conteo de bordes de corte efectivos en la
