Usando el factor de escala

Cómo hacer que las estimaciones de tiempo de ciclo de CAM Assist coincidan con lo que realmente sucede en su máquina.

Lo que hace el factor de escala

El factor de escala ajusta el tiempo de ciclo calculado por CAM Assist para que se alinee con el tiempo de mecanizado real que observa en el husillo. El cálculo por sí solo no puede tener en cuenta todo lo que hace una máquina física: aceleración y desaceleración en cada movimiento, paradas, cambios de herramienta y la eficiencia general del equipo; por lo que la estimación a menudo se queda un poco corta o larga. El factor de escala cierra esa brecha.

Es un simple multiplicador porcentual aplicado a la estimación. A 100% la estimación se deja exactamente como fue calculada. A 150% cada estimación se multiplica por 1.5. Así que si CAM Assist estima 20 minutos pero la pieza realmente toma 30, un factor de escala de 150% ajusta el informe.

En una línea: El factor de escala le dice a CAM Assist cuán distante tiende a estar su estimación bruta, como un porcentaje, para que el tiempo de ciclo informado coincida con la realidad.

Dónde encontrarlo

El factor de escala se encuentra en la configuración de una máquina, por lo que cada máquina puede tener su propio valor, lo cual es útil cuando sus máquinas funcionan a diferentes velocidades en el mundo real.

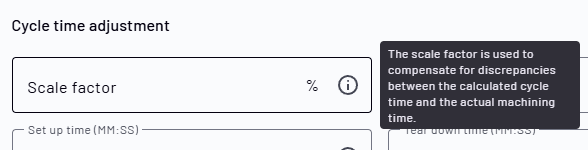

Mis máquinas › Añadir / Editar máquina › Preferencias de máquina › Ajuste de tiempo de ciclo › Factor de escala

Deje el campo en blanco o configúrelo en 100% si no desea ningún ajuste. Lo que ingrese se aplicará a cada estimación que CAM Assist produzca para esa máquina.

Cómo calcular el valor correcto

No tiene que adivinar. Pase una pieza por CAM Assist con el factor de escala desactivado, compare la estimación con un tiempo que confíe, y deje que los números le den el porcentaje.

1. Establezca el factor de escala en 100% (o déjelo en blanco). Esto le da la estimación en bruto y sin ajustar de CAM Assist: el número que va a corregir.
2. Ejecute CAM Assist en una pieza representativa y tome nota del tiempo de ciclo que informa. Llame a esto la estimación de CAM Assist.
3. Obtenga un tiempo de referencia en el que confíe para la misma pieza. Esto suele ser el tiempo de ciclo de su paquete CAM después de postprocesar las trayectorias de la herramienta, pero también puede ser una ejecución medida real en la máquina. Llame a esto el tiempo de referencia.
4. Divida el tiempo de referencia entre la estimación de CAM Assist y luego multiplíquelo por 100. Ese es su factor de escala.
5. Introduzca el resultado en el campo del factor de escala y vuelva a ejecutar. El tiempo informado ahora debería coincidir con su referencia.

El cálculo

Esta es la "multiplicación cruzada" escrita. Está resolviendo una proporción: la estimación de CAM Assist es a 100% como el tiempo de referencia es al factor de escala que desea.

Estimación de CAM Assist  :  100%  =  Tiempo de referencia  :  Factor de escala

Reorganizado, eso es:

Factor de escala (%) = (Tiempo de referencia ÷ Estimación de CAM Assist) × 100



Una cosa a tener en cuenta: use las mismas unidades arriba y abajo antes de dividir. Los tiempos de ciclo se muestran como MM:SS, así que convierta ambos a segundos (o minutos decimales) primero; de lo contrario, las matemáticas no funcionarán. Por ejemplo, 9:36 son 9 min 36 s = 576 segundos = 9.6 minutos.

Ejemplos

Ejemplo 1 — el caso básico

CAM Assist estima 20:00. La pieza realmente toma 30:00 en la máquina.

Factor de escala = (30 ÷ 20) × 100 = 150%

La estimación estaba corta, así que la aumenta.

Ejemplo 2 — tiempo de referencia del paquete CAM

Con el factor de escala en 100%, CAM Assist informa 24:00. Su programa del paquete CAM publicado para la misma pieza da como resultado 30:00.

Factor de escala = (30 ÷ 24) × 100 = 125%

Ejemplo 3 — cuando la estimación es larga

CAM Assist informa 12:00, pero su tiempo de referencia es solo 9:36 (9.6 minutos).

Factor de escala = (9.6 ÷ 12) × 100 = 80%

Aquí la estimación fue demasiado alta, así que un valor por debajo de 100% la reduce.

Ejemplo 4 — trabajando en segundos

Estimación de CAM Assist 18:45 (1,125 s). Tiempo de referencia 22:30 (1,350 s).

Factor de escala = (1,350 ÷ 1,125) × 100 = 120%

Referencia rápida

Estimación de CAM Assist	Tiempo de referencia	Cálculo	Factor de escala
20:00	30:00	30 ÷ 20 × 100	150%
24:00	30:00	30 ÷ 24 × 100	125%
12:00	9:36	9.6 ÷ 12 × 100	80%
18:45	22:30	1350 ÷ 1125 × 100	120%

Consejos para un factor confiable

• Utilice una pieza que sea típica de lo que corre en esa máquina. Un factor ajustado en una pieza inusual no se generalizará bien.
• Calcule por máquina. Una máquina rápida y de alta potencia y una más antigua y lenta necesitarán factores diferentes, y la configuración se almacena contra cada máquina precisamente por esa razón.
• Para un número más estable, promedie el resultado en dos o tres piezas en lugar de confiar en una sola.
• Revisite el factor si cambia la estrategia de herramientas, avance y velocidades, o la máquina misma: la brecha que corrige puede cambiar.

Preguntas frecuentes

¿Qué sucede si dejo el factor de escala en blanco?

CAM Assist lo considera como 100% e informa la estimación en bruto sin ajuste.

¿Puede el factor de escala estar por debajo de 100%?

Sí. Si CAM Assist sobreestima, un valor por debajo de 100% reduce el tiempo informado (ver Ejemplo 3).

¿Cambia mis trayectorias de herramienta o estrategia de mecanizado?

No. El factor de escala solo afecta el tiempo de ciclo informado en la estimación. No toca las trayectorias de herramienta, avances, velocidades, ni nada de lo que la máquina realmente hace.

¿Qué tiempo de referencia debo usar: el del paquete CAM o una ejecución real en la máquina?

Ambos funcionan. El tiempo del paquete CAM publicado es el más conveniente y repetible. Una ejecución medida en la máquina es el más preciso. Use el que más confíe para esa máquina.
