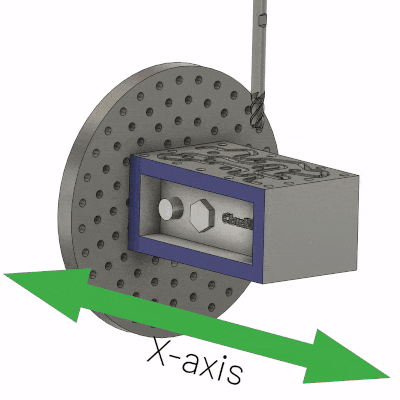

Maquinado 3+1 es un proceso CNC de 4 ejes que añade un eje de rotación a una máquina estándar de 3 ejes, permitiendo que una pieza de trabajo sea indexada o rotada para maquinado en múltiples lados en un solo ajuste.
El "3" se refiere a los ejes estándar de movimiento X, Y y Z, mientras que el "1" se refiere al eje adicional, que rota alrededor del eje X o Y. Este modo de maquinado minimiza el tiempo de configuración y aumenta la precisión en comparación con el maquinado tradicional de 3 ejes, que requeriría múltiples pasos de reposicionamiento.
Uso de 3+1 - Modo de eje definido
-

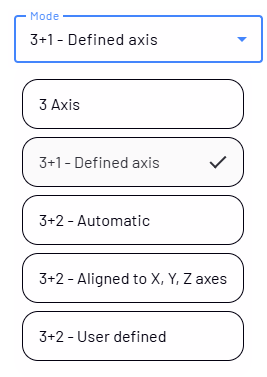

En la fase de Preparar en CAM Assist, selecciona 3+1 - Defined axis en el menú Modo

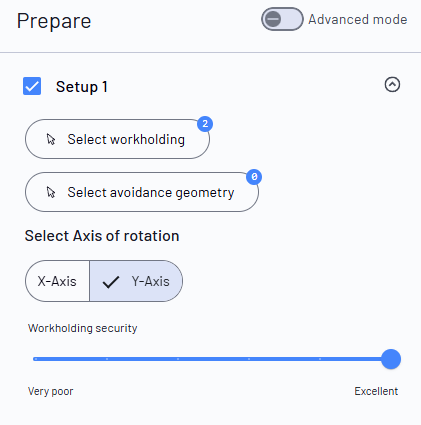

- En el panel de Configuración, selecciona la geometría de sujeción y evitación si es necesario, y define el Eje de rotación (eje X o Y)

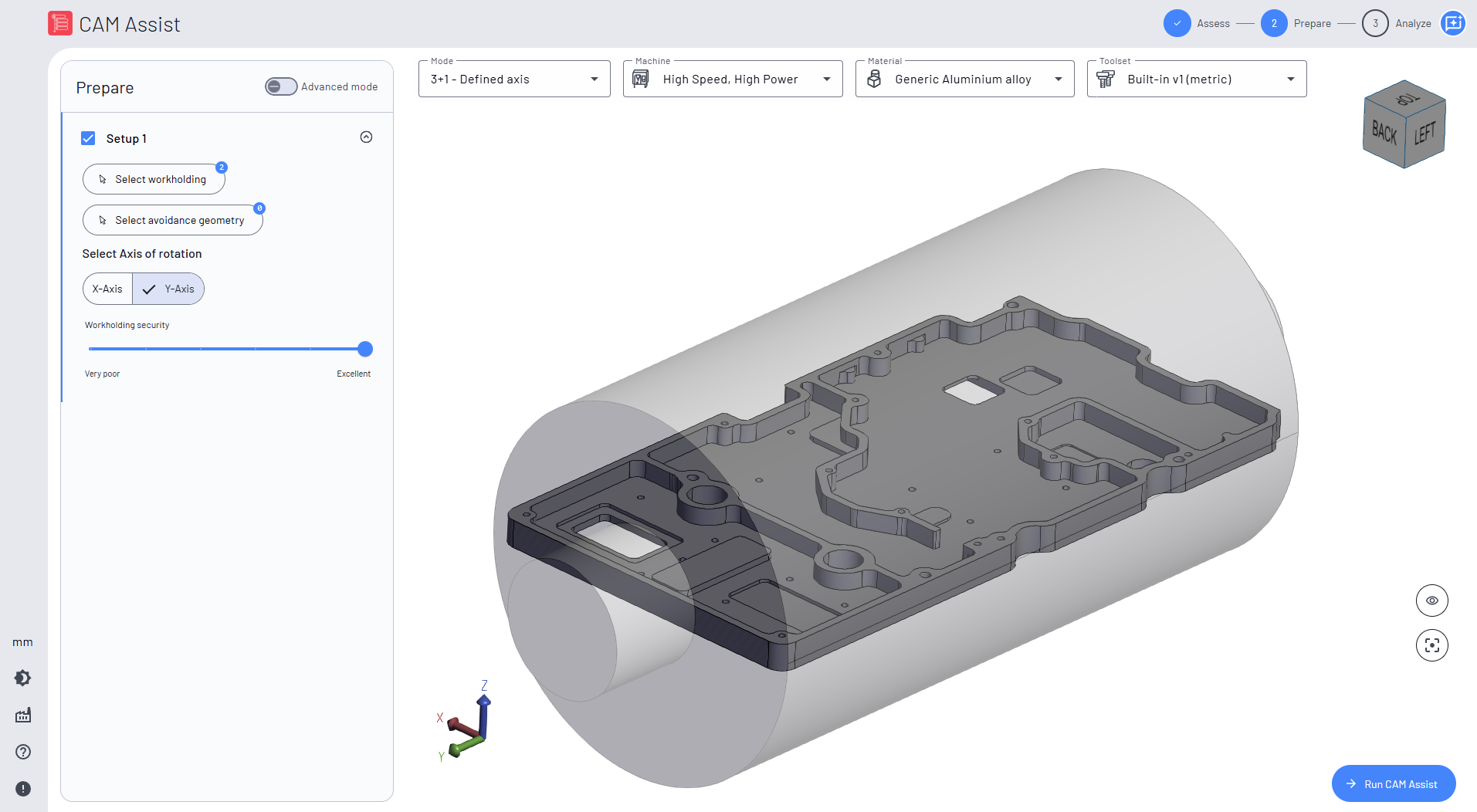

3. Termina de definir otros campos en la fase de Preparar (Máquina, Material y Juego de herramientas) según sea necesario, y selecciona Run CAM Assist.
