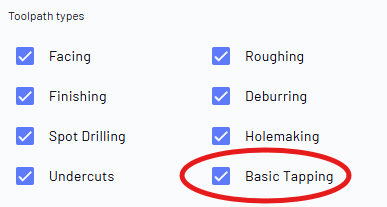

Si está marcado, Tapping básico generará una trayectoria de herramienta de roscado para cada agujero apropiado en el modelo de su pieza. Para que se aplique una trayectoria de herramienta de roscado, un agujero modelado debe ser de un tamaño determinado, que es el diámetro del núcleo perforado, y debe haber una correspondiente herramienta de roscado en la biblioteca de herramientas que se empareje con ese tamaño de núcleo perforado.
Por ejemplo, si hay un agujero en su modelo de pieza con un diámetro de 0.2 pulgadas, con la opción de Tapping básico marcada, CAM Assist generará una trayectoria de herramienta de perforación para perforar el agujero a este tamaño (suponiendo que haya una herramienta de perforación adecuada en la biblioteca de herramientas), que será seguida por una trayectoria de herramienta de roscado utilizando un roscado de 1/4 de pulgada, si esto está en la biblioteca.

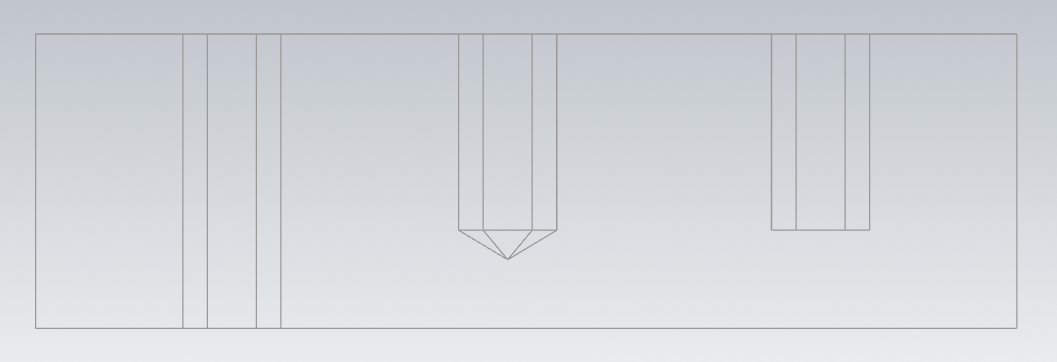

Para tener una trayectoria de herramienta de roscado aplicada, los agujeros también deben ser agujeros pasantes o un agujero ciego modelado con el perfil de perforación, es decir, modelado con el perfil de la punta de perforación.
Los dos primeros agujeros anteriores tendrían una trayectoria de herramienta de Tapping básico aplicada, el agujero del lado derecho no.
En lugar de que el tamaño del núcleo perforado tenga que ser exacto, cada herramienta de roscado tiene un rango de diámetros de agujero con el que está emparejada para esta funcionalidad. El Tapping básico aplicará una trayectoria de herramienta de roscado a los agujeros modelados con diámetros dimensionados entre el mínimo y el máximo diámetro del núcleo. Estos rangos se muestran a continuación, el diámetro de los agujeros modelados debe estar entre y incluyendo estos valores:
El Tapping básico actualmente admite Tipos de rosca gruesa
Designación de Rosca Estándar (pulgadas) |
Diámetro Menor (pulgadas) |
Diámetro Mayor (pulgadas) |
|---|---|---|
#1 |
0.05677 |
0.06183 |
#2 |
0.06745 |
0.07324 |
#3 |
0.07735 |
0.08411 |
#4 |
0.08602 |
0.09413 |
#5 |
0.09902 |
0.10713 |
#6 |
0.10553 |
0.11567 |
#8 |
0.13153 |
0.14167 |
#10 |
